本發明屬于醫療器械技術領域，具體涉及一種中醫中藥熏蒸裝置。

背景技術：

醫務人員在進行患者中藥熏蒸時，現在普遍使用的是傳統的方法，不僅造價十分昂貴，結構十分復雜操作繁瑣，患者需要在中藥熏蒸裝置前暴露患處，等待儀器熏蒸，而且以往的熏蒸方法是易受到外界溫度影響，這種方法存在保溫性和舒適性差，易造成熏蒸效果不明顯，而且患者暴露患處等待熏蒸，身體易受外界環境影響，如果患者一旦引起感冒，會對患者身體造成二次傷害，長此以往，大大增加了醫務人員的工作難度。

技術實現要素：

本發明的目的是提供一種在進行患者中藥熏蒸時，省時省力，科學便捷，安全高效，功能全面的中醫中藥熏蒸裝置。

本發明的技術方案是：中醫中藥熏蒸裝置，包括中醫中藥熏蒸裝置主體、蒸氣加熱裝置和中藥熏蒸室，在中醫中藥熏蒸裝置主體上設有熏蒸床，熏蒸床上設有頭枕，頭枕右側設有熏蒸罩，熏蒸罩前側設有把手，熏蒸罩上設有頸部口和語音顯示器，熏蒸罩內部設有控制箱，控制箱內部設有數據傳輸器和溫度調節器，控制箱下側設有溫度接收器，溫度接收器內部設有溫度傳感器，控制箱左右兩側設有熏蒸頭，熏蒸罩右側設有旋轉器，旋轉器內部設有旋轉軸，熏蒸床前側設有控制臺，控制臺上設有蒸氣調節鍵和溫度調節鍵；

中醫中藥熏蒸裝置主體內部設有水箱支撐底座，水箱支撐底座與水箱支撐架連接，水箱支撐架與水箱連接，水箱與水箱連接口連接，水箱連接口與抽水軟管連接，水箱左側設有注水管，注水管與注水閥控制器連接，注水閥控制器內部設有啟動閥，水箱右側設有水泵，水泵內部設有旋轉器，旋轉器與葉輪桿連接，葉輪桿與葉輪連接，葉輪右側設有排水管，排水管與蒸氣加熱裝置連接；

蒸氣加熱裝置內部設有水加熱器，水加熱器上設有進液口，進液口與進液管連接，水加熱器內部設有保溫層，保溫層下側設有加熱管支架，保溫層與加熱管連接，加熱管右側設有導流板，加熱管上側設有出氣口，水加熱器右側設有防護罩，防護罩下側設有接線口，防護罩內部設有測溫點，測溫點右側設有加熱器控制箱，加熱器控制箱內部設有加熱片控制器，加熱片控制器與信號處理線連接，信號處理線與加熱片調節器連接，加熱器控制箱上設有數據傳輸線，蒸氣加熱裝置右側設有中藥熏蒸室；

中藥熏蒸室左側設有進氣口，進氣口右側設有穩壓器，穩壓器與整流器連接，整流器內部設有整流孔，整流器與整流罩連接，中藥熏蒸室上設有熏蒸室柜門，熏蒸室柜門上設有柜門把手，中藥熏蒸室內部設有中藥擱放架，中藥擱放架上設有蒸氣孔，蒸氣孔上設有隔熱層，隔熱層上設有限流器，限流器內部設有氣體控制閥，限流器右側設有限流控制器，中藥熏蒸室上側設有熏蒸管連接口；

中醫中藥熏蒸裝置主體右側設有導線口，導線口內設有電源線，電源線與插頭連接，中醫中藥熏蒸裝置主體下側與熏蒸裝置固定板連接，熏蒸裝置固定板與萬向輪固定裝置連接，萬向輪固定裝置下側設有活支總成，活支總成下側設有軸套，軸套下側設有軸承，軸承下側設有剎車片，剎車片下側設有車輪。

作為優選，所述熏蒸床上設有掛鉤。

作為優選，所述頭枕上設有海綿墊。

作為優選，所述把手上設有防滑墊。

作為優選，所述頸部口上設有海綿墊。

作為優選，所述語音顯示器上設有橡膠膜護罩。

作為優選，所述熏蒸室柜門左側設有密封條。

作為優選，所述導線口上設有橡膠密封圈。

本發明的有益效果是：本發明功能齊全，使用方便，在進行患者中藥熏蒸時，省時省力，科學便捷，安全高效，功能全面，減輕了醫務人員的工作難度。

附圖說明

附圖1為本發明整體結構示意圖。

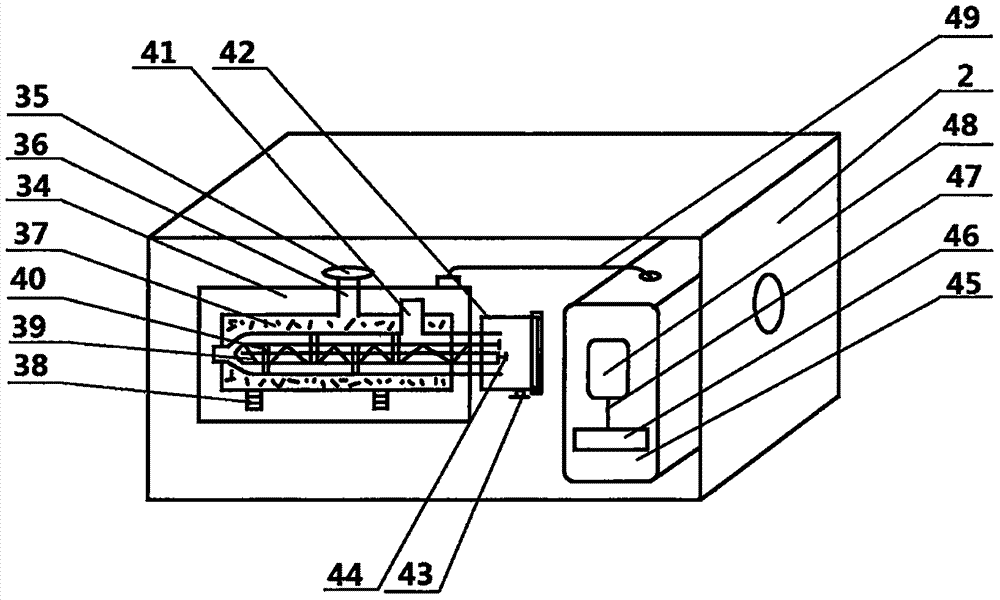

附圖2為本發明蒸氣加熱裝置內部結構示意圖。

附圖3為本發明中藥熏蒸室內部結構示意圖。

圖中：

1：中醫中藥熏蒸裝置主體，2：蒸氣加熱裝置，3：中藥熏蒸室，4：熏蒸床，5：頭枕，6：熏蒸罩，7：把手，8：頸部口，9：語音顯示器，10：控制箱，11：數據傳輸器，12：溫度調節器，13：溫度接收器，14：溫度傳感器，15：熏蒸頭，16：旋轉器，17：旋轉軸，18：控制臺，19：蒸氣調節鍵，20：溫度調節鍵，21：水箱支撐底座，22：水箱支撐架，23：水箱，24：水箱連接口，25：抽水軟管，26：注水管，27：注水閥控制器，28：啟動閥，29：水泵，30：旋轉器，31：葉輪桿，32：葉輪，33：排水管，34：水加熱器，35：進液口，36：進液管，37：保溫層，38：加熱管支架，39：加熱管，40：導流板，41：出氣口，42：防護罩，43：接線口，44：測溫點，45：加熱器控制箱，46：加熱片控制器，47：信號處理線，48：加熱片調節器，49：數據傳輸線，50：進氣口，51：穩壓器，52：整流器，53：整流孔，54：整流罩，55：熏蒸室柜門，56：柜門把手，57：中藥擱放架，58：蒸氣孔，59：隔熱層，60：限流器，61：氣體控制閥，62：限流控制器，63：熏蒸管連接口，64：導線口，65：電源線，66：插頭，67：熏蒸裝置固定板，68：萬向輪固定裝置，69：活支總成，70：軸套，71：軸承，72：剎車片，73：車輪，74：掛鉤，75：海綿墊，76：防滑墊，77：海綿墊，78：橡膠膜護罩，79：密封條，80：橡膠密封圈。

具體實施方式

下面參照附圖，對本發明的中醫中藥熏蒸裝置進行詳細描述。

如圖1所示，本發明的中醫中藥熏蒸裝置，包括中醫中藥熏蒸裝置主體1、蒸氣加熱裝置2和中藥熏蒸室3，在中醫中藥熏蒸裝置主體1上設有熏蒸床4，熏蒸床4上設有頭枕5，頭枕5右側設有熏蒸罩6，熏蒸罩6前側設有把手7，熏蒸罩6上設有頸部口8和語音顯示器9，熏蒸罩6內部設有控制箱10，控制箱10內部設有數據傳輸器11和溫度調節器12，控制箱10下側設有溫度接收器13，溫度接收器13內部設有溫度傳感器14，控制箱10左右兩側設有熏蒸頭15，熏蒸罩6右側設有旋轉器16，旋轉器16內部設有旋轉軸17，熏蒸床4前側設有控制臺18，控制臺18上設有蒸氣調節鍵19和溫度調節鍵20；

如圖1所示，中醫中藥熏蒸裝置主體1內部設有水箱支撐底座21，水箱支撐底座21與水箱支撐架22連接，水箱支撐架22與水箱23連接，水箱23與水箱連接口24連接，水箱連接口24與抽水軟管25連接，水箱23左側設有注水管26，注水管26與注水閥控制器27連接，注水閥控制器27內部設有啟動閥28，水箱23右側設有水泵29，水泵29內部設有旋轉器30，旋轉器30與葉輪桿31連接，葉輪桿31與葉輪32連接，葉輪32右側設有排水管33，排水管33與蒸氣加熱裝置2連接；

如圖2所示，蒸氣加熱裝置2內部設有水加熱器34，水加熱器34上設有進液口35，進液口35與進液管36連接，水加熱器34內部設有保溫層37，保溫層37下側設有加熱管支架38，保溫層37與加熱管39連接，加熱管39右側設有導流板40，加熱管39上側設有出氣口41，水加熱器34右側設有防護罩42，防護罩42下側設有接線口43，防護罩42內部設有測溫點44，測溫點44右側設有加熱器控制箱45，加熱器控制箱45內部設有加熱片控制器46，加熱片控制器46與信號處理線47連接，信號處理線47與加熱片調節器48連接，加熱器控制箱45上設有數據傳輸線49，蒸氣加熱裝置2右側設有中藥熏蒸室3；

如圖3所示，中藥熏蒸室3左側設有進氣口50，進氣口50右側設有穩壓器51，穩壓器51與整流器52連接，整流器52內部設有整流孔53，整流器52與整流罩54連接，中藥熏蒸室3上設有熏蒸室柜門55，熏蒸室柜門55上設有柜門把手56，中藥熏蒸室3內部設有中藥擱放架57，中藥擱放架57上設有蒸氣孔58，蒸氣孔58上設有隔熱層59，隔熱層59上設有限流器60，限流器60內部設有氣體控制閥61，限流器60右側設有限流控制器62，中藥熏蒸室3上側設有熏蒸管連接口63；

如圖1所示，中醫中藥熏蒸裝置主體1右側設有導線口64，導線口64內設有電源線65，電源線65與插頭66連接，中醫中藥熏蒸裝置主體1下側與熏蒸裝置固定板67連接，熏蒸裝置固定板67與萬向輪固定裝置68連接，萬向輪固定裝置68下側設有活支總成69，活支總成69下側設有軸套70，軸套70下側設有軸承71，軸承71下側設有剎車片72，剎車片72下側設有車輪73。

在使用本發明時，先將中醫中藥熏蒸裝置主體1上的插頭66接通電源，患者躺在熏蒸床4上，然后將水箱23裝滿水，同時根據患者中藥熏蒸材料的不同，并準備好所需的中藥，先放在中藥熏蒸室3內，水泵29開始工作，轉動并帶動葉輪32轉動后水通過排水管33，進入蒸氣加熱裝置2內部的水加熱器34中，水加熱器34內部的加熱管39，對裝置進行預熱，將水加熱至沸騰產生水蒸汽，水蒸汽會通過進氣口50進入中藥熏蒸室3中，先經過穩壓器51和整流器52，水蒸汽會在整流罩54的導流下，進入中藥熏蒸室3內，其達到相應的溫度濕度后，事先存放的中藥水蒸汽的充分熏蒸后，中藥會在高溫高濕的環境下，揮發本身的特殊藥物后，再通過熏蒸罩6內的熏蒸頭15將中藥熏蒸氣體進入熏蒸罩6內，達到中藥熏蒸的效果。

所述熏蒸床4上設有掛鉤74。這樣設置，可以提高中醫中藥熏蒸裝置主體1使用效率，更加方便快捷。

所述頭枕5上設有海綿墊75。這樣設置，可以增加患者躺在頭枕5的舒適性，方便患者使用。

所述把手7上設有防滑墊76。這樣設置，可以增加患者在使用過程中手與把手7的摩擦，使用更加方便。

所述頸部口8上設有海綿墊77。這樣設置，可以保護患者的頸部，同時增加患者的舒適性，方便患者使用。

所述語音顯示器9上設有橡膠膜護罩78。這樣設置，可以防止液體進入語音顯示器9內造成短路，保證裝置干燥密封。

所述熏蒸室柜門55左側設有密封條79。這樣設置，可以增加中醫中藥熏蒸裝置主體1的密閉性，提高中藥熏蒸的效率。

所述導線口64上設有橡膠密封圈80。這樣設置，可以增加中醫中藥熏蒸裝置主體1的安全性，便于醫務人員使用。

以上所述僅是本發明的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明技術原理的前提下，還可以做出若干改進和替換，這些改進和替換也應視為本發明的保護范圍。
