本發明涉及醫療器械技術領域，尤其是一種用于輸尿管、腎結石腔鏡碎石手術治時阻擋結石移位的內置單頭同心圓狀雙j管。

背景技術：

隨著輸尿管腎鏡技術的進步和鈥激光在泌尿外科的應用，經尿道輸尿管鏡鈥激光碎石治療各種輸尿管、腎結石已經成為常規的泌尿外科結石手術。這種手術具有無創傷，效果確切，費用低廉，易于普及應用等特點而為泌尿外科醫生及患者所接受。但這種手術結石易于向腎盂及腎盞內移位而使結石碎石率下降，特別是輸尿管中段及上段結石，當碎石操作后結石松動，沖洗液灌注時易使結石向上移位進入腎盂及各盞內而無法窺見，此時碎石成功率少于50%。目前有人通過改變體位使結石沉積固定于最低位置易于碎石，但效果不佳；還有經尿道插入帶膨脹氣囊的導管在結石上方充盈氣囊阻擋結石上移，或者帶線的網籃越過結石上方網住防止術中結石上移等方法，這些方法不但操作繁雜，氣囊破裂阻擋失敗，還因上述管材占據輸尿管下段空間而致管腔變細，導致術中插入輸尿管腎鏡困難，特別是輸尿管上段結石時；阻擋碎石沖出膀胱內，而且材料價貴。還有以單頭錐狀螺旋雙j管掛在結石上方和膀胱之間，以阻擋術中結石上移，但也存在j管難于固定，易于上移及脫出，占據輸尿管下段操作空間，進鏡操作及碎石排出困難的缺點，難于達到滿意的效果。

技術實現要素：

本發明所要解決的技術問題是提供一種單頭同心圓狀雙j管，它可以解決經尿道輸尿管鏡碎石手術治療中存在j管及阻擋圈放置位置不準確，且難于固定，占據輸尿管下段操作空間，妨礙進鏡操作及碎石沖出困難，難于達到滿意效果的問題。

為了解決上述問題，本發明的技術方案是：這種單頭同心圓狀雙j管兩端開口的中空的聚氨酯導管，所述聚氨酯導管兩個端頭分別彎曲有一大一小的小彈性圈和大彈性圈，所述小彈性圈和所述大彈性圈在同一平面的對側端，其特征在于：在所述小彈性圈和所述大彈性圈之間緊挨所述小彈性圈連接有阻擋圈，所述阻擋圈為所述小彈性圈外側順延的導管段從外向內繞曲形成數個同平面的同心圓螺旋狀擋圈，所述導管段繞至最后一個所述螺旋狀擋圈的中心時以順弧形從所述螺旋狀擋圈下方向所述小彈性圈平面對側的延長線延伸連接到所述大彈性圈；數個所述螺旋狀擋圈的圈與圈之間相貼；所述螺旋狀擋圈的平面與所述小彈性圈和所述大彈性圈的平面垂直；當所述聚氨酯導管管腔中插入相應大小的直引導導絲時，其完全伸直，當抽出所述直引導導絲后即彈性恢復原狀。

上述技術方案中，更為具體的方案還可以是：所述小彈性圈和所述大彈性圈的管壁上設置有彈性圈側孔和明顯的刻度標志，所述大彈性圈的周長為6厘米，所述小彈性圈的周長為4厘米；所述阻擋圈的直徑為1-2厘米；所述螺旋狀擋圈后延伸至所述大彈性圈的管壁上設置有長度刻度標志和直管側孔，兩個所述直管側孔之間相隔5厘米，且相鄰兩個所述直管側孔不在同一平面。

進一步：所述聚氨酯導管的外圓周長為4fr或5fr。

由于采用上述技術方案，本發明具有如下有益效果：

1、本發明由于導管的材料選用聚氨脂,具有抗老化性強,組織相容性好,無毒性,表面極光滑,可曲性好,具有彈性,韌性大,不易斷裂的特點,且導管的同心圓狀結構、圈與圈之間相貼,易于放入在擴張的輸尿管腔內，依據輸尿管腔的大小與形狀，圈與圈之間可以相互重疊、變形及扭曲，使邊緣與輸尿管壁相貼合，阻擋碎石手術時結石上移，但不阻止輸尿管及腎盂內液體的流動。手術碎石前在置入的輸尿管腎鏡的監視下將插入腎盂內的引導導絲外側端插入同心圓狀雙j管的管腔內，使同心圓狀雙j管變成條狀管循導絲導入結石上方，拉出引導導絲后,本發明借導管良好的可曲性和彈性,在結石上方回縮成同心圓狀結構,且小彈性圈一端準確鉤在結石上，使同心圓狀阻擋圈能準確地固定在結石上方，本發明于圓圈中心延長管及導管段在大彈性圈的固定下可以阻止同心圓擋圈過度向上移位。有效阻擋碎石過程中結石的上移,結石可以在原位充分粉碎；同時由于同心圓狀雙j管全部安置在結石上方的輸尿管及腎盂內，結石以下的輸尿管內沒有管材阻擋，插入及退出輸尿管鏡操作時不會有阻礙，粉碎的結石在退出輸尿管鏡時易于跟隨沖洗液沖出膀胱內。同時因?qū)Ч鼙砻鏄O光滑、柔軟性佳,碎石結束后可用相應的操作鉗在輸尿管腎鏡監視下方便取出，不會損傷輸尿管及腎盂粘膜。

2、本發明具有良好的韌性和抗拉性,沒有精細的微小結構（如氣囊阻擋導管有精密的注氣結構及閥門，易破裂的氣囊，外延的導管、操作線等）,導入輸尿管上段及腎盂內可隨意彎曲及折疊。無損壞或斷裂可能；價格低廉,便于臨床推廣應用；手術碎石時阻擋結石移位效果可靠,原位碎石成功率高；導管的同心圓狀結構能有效阻擋碎石時結石的上移,碎石成功率高；減少患者因結石移位而致碎石失敗而多次手術的損害。

3、使用本發明在碎石過程中，因小彈性圈從結石與輸尿管間隙中通過，并鉤住結石而固定在結石旁，結石及小彈性圈均不易移位，輸尿管上段及腎盂內與下段通過小彈性圈的管腔及其間隙相通，腎盂內積液可以通過上述管腔及間隙泄向結石下方的輸尿管下段而降低壓力。減少結石梗阻引起的腎盂內感染的細菌、毒素等有毒物質逆流入血的機會,同時,導管兩端開口,有眾多的側孔,與現有產品不同,有確切有效的引流作用,更能降低碎石灌注過程中不斷升高的腎盂壓力,從而減少毒素向腎外外滲及進入血液,進一步降低術后感染、發熱的機率。

4、用本發明配套使用本人設計的《泌尿腔鏡手術器》碎石清石，因其良好的對流負壓吸除功能，將本發明阻擋在原位的輸尿管、腎盂結石粉碎吸除，能增加結石清除率，達到清除結石的完美效果。

5、本發明提供的導管操作簡單,只需掌握輸尿管腎鏡操作技術的泌尿外科醫師即可操作,不需另行操作培訓。

附圖說明

圖1為本發明的結構示意圖；

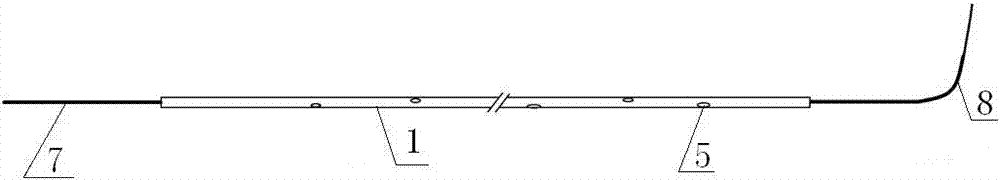

圖2為本發明與導絲配合時的狀態示意圖；

圖3為本發明應用時狀態示意圖。

圖中標號表示為：圖中標號表示為：1、本發明，2、小彈性圈，3、阻擋圈，4、圓圈中心延長管，5、直管側孔，6、大彈性圈，7、引導導絲粗頭，8、引導導絲細頭，9、腎，10、腎盂，11、結石，12、輸尿管，13、膀胱，14、輸尿管膀胱入口。

具體實施方式

下面結合附圖和實施例對本發明進一步說明：

圖1和圖2的單頭同心圓狀雙j管1，包括兩端開口的中空的聚氨酯導管，所述聚氨酯導管兩個端頭分別彎曲成兩個一大一小的彈性圈，即小彈性圈2和大彈性圈6；小彈性圈2和大彈性圈6在同一平面的對側端，在兩個彈性圈之間緊挨小彈性圈2設置有阻擋圈3，阻擋圈3為小彈性圈2的外側順延的導管段從外向內繞曲形成3個同一平面的同心圓螺旋狀擋圈，所述導管段繞至最后一個螺旋擋圈的中心時以順弧形的圓圈中心延長管4從所述螺旋狀擋圈下方向小彈性圈2平面對側的延長線延伸連接到大彈性圈6；3個所述螺旋狀擋圈的圈與圈之間緊貼；阻擋圈3的平面與小彈性圈2和大彈性圈6的平面垂直；當所述聚氨酯導管管腔中插入相應直徑大小的具有軟硬兩頭，即硬性的引導導絲粗頭7和軟性的引導導絲細頭8的直引導導絲時，如圖2所示，整根所述聚氨酯導管完全伸直，當抽出所述直引導導絲后整根所述聚氨酯導管即彈性恢復原狀。

小彈性圈2和大彈性圈6的管壁上設置有彈性圈側孔和明顯的刻度標志，大彈性圈6的周長為6厘米、小彈性圈2的周長為4厘米；阻擋圈3的直徑為1-2厘米；所述螺旋狀擋圈后延伸至大彈性圈6的管壁上設置有長度刻度標志和直管側孔5，兩個直管側孔5之間相隔5厘米，且相鄰兩個直管側孔5不在同一平面。聚氨酯導管的長度為14-30厘米，當應用于輸尿管12內結石11的阻擋時，聚氨酯導管的長度可以依據結石上端與腎盂的距離而選擇相應長度，使圓圈中心延長管4長度與結石上端與腎盂的距離相匹配，聚氨酯導管的外圓周長的大小有4fr和5fr兩種規格。

如圖3所示，使用本發明時，先硬膜外阻滯麻醉（或者全身麻醉）下病人取截石位,經尿道插入8/9.8fr輸尿管腎鏡至膀胱13內，向結石側輸尿管12開口內插入直引導導絲，循直引導導絲引導下向輸尿管開口插入輸尿管腎鏡，推進至輸尿管結石下方時，將直引導導絲從結石11和輸尿管壁之間較寬松的間隙越過結石并向上推進而插至腎9的腎盂10內，在輸尿管鏡電視監視下將本發明（單頭同心圓狀雙j管）循直引導導絲推入結石11上方（大彈性圈端先入），確認并使小彈性圈近端口在結石下方，逐步抽出直引導導絲，小彈性圈即準確地鉤在結石上，阻擋圈也準確地定位在結石上方輸尿管內；退出8/9.8fr輸尿管腎鏡，換用6/7.5fr輸尿管腎鏡，如法進鏡后在灌注沖洗下以鈥激光反復將結石粉碎。因輸尿管下段無異物阻擋，且碎石用的輸尿管腎鏡鏡體細小，沖入的灌注液及小碎石可以從輸尿管壁與較細的輸尿管腎鏡之間的間隙流入膀胱內，視野清楚，結石在原位完全粉碎而不會向上移位。碎石間歇期將輸尿管腎鏡遠端退至輸尿管膀胱開口外，粉碎的結石顆粒及碎屑會在較大壓力的腎盂積液的沖刷下沖入膀胱內，重復多次上述操作直至碎石完全清除。碎石完成后，再換用8/9.8fr輸尿管腎鏡監視，用取異物鉗將單頭同心圓狀雙j管近端鉗住拉出。重新安置標準雙j管即可。
