本發明涉及牙齒矯正,尤其涉及一種附件組件以及殼狀牙科器械。

背景技術：

1、以高分子材料制成的殼狀牙科器械由于具有美觀、便捷、利于清潔等優點，因此，越來越受歡迎。在利用殼狀牙科器械進行牙齒正畸治療時，通常需要一系列逐次的殼狀牙科器械，每個殼狀牙科器械具有容納牙齒的空腔，空腔的幾何形態與該矯治步所希望達到的牙齒布局基本匹配。

2、通常，在很多情況下，單純依靠殼狀牙科器械本身難以保證對牙齒施加大小和方向適宜的矯治力，因此，目前的殼狀牙科器械可設置有附件組件。但是，附件組件一旦安裝于矯治器本體，其相對位置和工作形態即固定，當需要對附件的矯治力進行調整時，只能更換新的殼狀牙科器械。

技術實現思路

1、本發明的目的在于提供一種附件組件以及殼狀牙科器械，其附件可以至少兩種工作形態安裝于附件接口，可以滿足多個矯治步的需求。

2、本發明一實施方式提供一種附件組件，包括附件以及用于安裝所述附件的附件安裝座，所述附件安裝座在周向上設置有至少兩個安裝口，所述附件可拆卸的固定安裝于任意一個所述安裝口，所述附件安裝座具有限位部，所述限位部用于限制所述附件沿徑向和軸向移動。

3、作為本發明一實施方式的進一步改進，所述附件為牽引鉤。

4、作為本發明一實施方式的進一步改進，所述附件安裝座具有遠牙面、與所述遠牙面相對的近牙面，以及連接所述遠牙面和所述近牙面的周向面，所述至少兩個安裝口開設于所述周向面，所述附件安裝座的中部設置有與所述安裝口連通的中空部分形成所述限位部，所述附件包括與所述限位部配合的固位部，所述遠牙面和近牙面用于限制所述固位部沿軸向移動。

5、作為本發明一實施方式的進一步改進，所述附件安裝座沿周向間隔設置有若干安裝壁，任意相鄰的兩個所述安裝壁之間形成所述安裝口，所述限位部包括所述安裝壁的內側端部，所述內側端部圍繞所述中空部分，所述附件安裝于所述安裝座時，所述安裝部的內側端部抵接所述固位部以限制所述固位部徑向移動。

6、作為本發明一實施方式的進一步改進，所述附件固定安裝于所述安裝口時，所述固位部與所述限位部過盈配合，所述固位部和/或所述限位部發生彈性形變。

7、作為本發明一實施方式的進一步改進，所述固位部和所述限位部中的一個的硬度高于另一個的硬度。

8、作為本發明一實施方式的進一步改進，所述固位部的最大寬度大于所述安裝口的寬度，所述固位部可發生彈性形變以穿過所述安裝口與所述限位部配合。

9、作為本發明一實施方式的進一步改進，所述固位部包括底面、頂面以及連接所述底面和所述頂面的側面，所述固位部的側面包括兩段對稱的凹弧面以及連接兩段所述凹弧面的凸弧面，兩段所述凹弧面之間的距離自遠離所述凸弧一側向靠近所述凸弧面一側增大，所述附件安裝于所述附件安裝底座時，所述凸弧面與所述安裝壁的內側端部接觸，所述凹弧面之間的最小距離小于所述安裝口的寬度，凸弧面的凸弧的弦長大于所述安裝口的寬度。

10、作為本發明一實施方式的進一步改進，所述安裝口遠離所述限位部的端部截面呈梯形，靠近所述限位部一側的寬度小于遠離限位部一側的寬度。

11、作為本發明一實施方式的進一步改進，所述安裝口的數量為偶數，且所述安裝口兩兩共線，共線的兩個安裝口的安裝壁的內側端部分別抵接于所述凸弧面以及兩段所述凹弧面。

12、作為本發明一實施方式的進一步改進，所述附件安裝座內沿周向間隔設置有六個安裝壁，任意兩個對稱的所述安裝壁的端部之間的距離小于所述凸弧的弦長，當所述附件安裝至安裝口時，安裝所述附件的安裝口的安裝壁的內側端部抵接所述凸弧面，其相對的安裝口的安裝壁的內側端部抵接所述凹弧面，其他安裝壁抵接所述凹弧面與所述凸弧面的連接處。

13、作為本發明一實施方式的進一步改進，所述附件安裝座的外輪廓為六棱柱，所述六棱柱的六個側面形成所述周向面，所述六個側面中每個側面均開設有所述安裝口，所述安裝壁的截面為軸對稱的六邊形。

14、作為本發明一實施方式的進一步改進，每個所述安裝口可選擇的與至少兩種類型的附件連接。

15、作為本發明一實施方式的進一步改進，所述至少兩種類型的附件包括牽引鉤和弓絲類附件。

16、作為本發明一實施方式的進一步改進，所述弓絲類附件包括腭珠訓練器、舌刺、舌柵、擴弓輔弓、橫腭桿、nance托、片段弓及其他多用途輔弓中的至少一種。

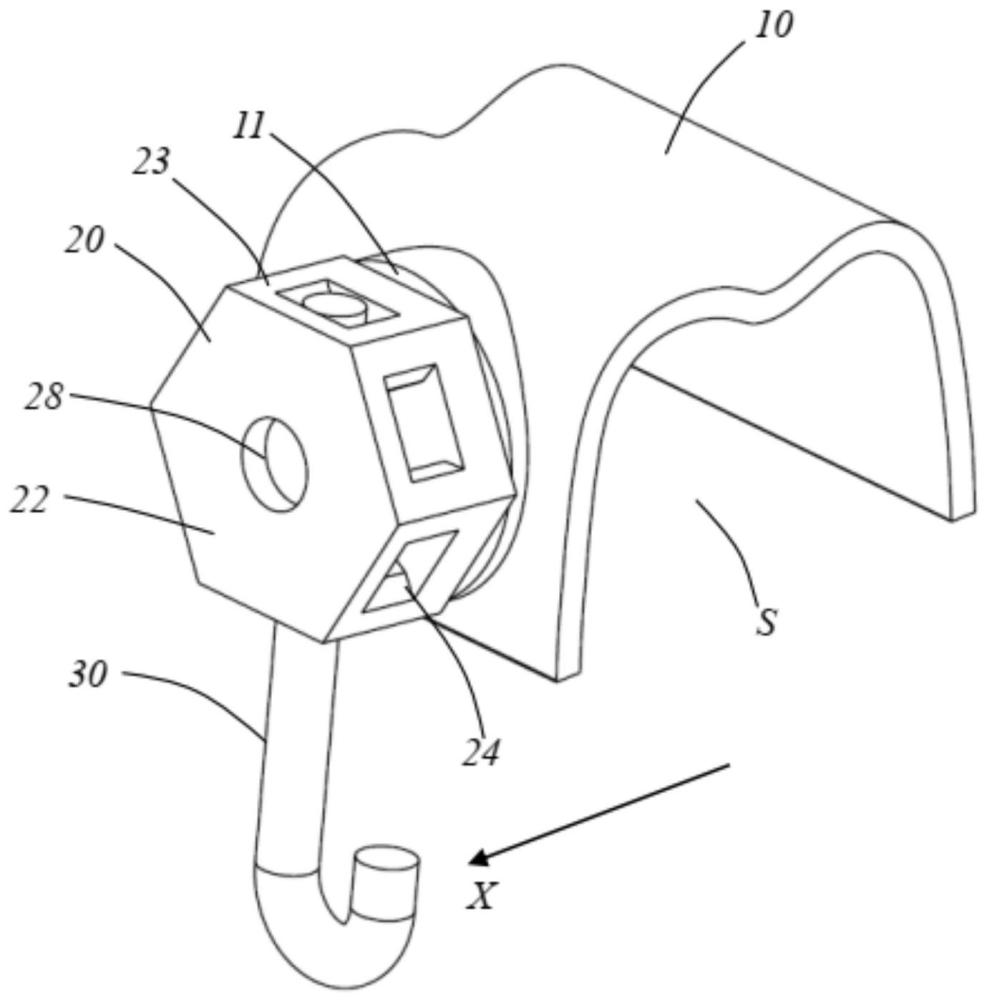

17、為實現上述發明目的之一，本發明一實施方式還提供了一種殼狀牙科器械，其包括殼狀主體，所述殼狀主體形成有容納牙齒的空腔，其還具有上述任一實施方式的附件組件，附件安裝座設置于殼狀主體。

18、作為本發明一實施方式的進一步改進，所述殼狀主體設置有附件安裝區，所述附件安裝區具有結合面，所述附件安裝座的底面與所述結合面粘接或者焊接結合。

19、本發明提供的附件組件以及殼狀牙科器械，其附件安裝座在周向上設置有至少兩個安裝口，附件可以選擇性的安裝于任意一個安裝口內從而獲取不同的工作形態，在使用過程中，醫生可以根據患者的牙齒排列和矯治計劃調整附件的工作形態。

技術特征：

1.一種附件組件，包括附件以及用于安裝所述附件的附件安裝座，其特征在于，所述附件安裝座在周向上設置有至少兩個安裝口，所述附件可拆卸的固定安裝于任意一個所述安裝口，所述附件安裝座具有限位部，所述限位部用于限制所述附件沿徑向和軸向移動。

2.如權利要求1所述的附件組件，其特征在于，所述附件為牽引鉤。

3.如權利要求1所述的附件組件，其特征在于，所述附件安裝座具有遠牙面、與所述遠牙面相對的近牙面，以及連接所述遠牙面和所述近牙面的周向面，所述至少兩個安裝口開設于所述周向面，所述附件安裝座的中部設置有與所述安裝口連通的中空部分形成所述限位部，所述附件包括與所述限位部配合的固位部，所述遠牙面和近牙面用于限制所述固位部沿軸向移動。

4.如權利要求3所述的附件組件，其特征在于，所述附件安裝座沿周向間隔設置有若干安裝壁，任意相鄰的兩個所述安裝壁之間形成所述安裝口，所述限位部包括所述安裝壁的內側端部，所述內側端部圍繞所述中空部分，所述附件安裝于所述附件安裝座時，所述安裝壁的內側端部抵接所述固位部以限制所述固位部徑向移動。

5.如權利要求4所述的附件組件，其特征在于，所述附件固定安裝于所述安裝口時，所述固位部與所述限位部過盈配合，所述固位部和/或所述限位部發生彈性形變。

6.如權利要求5所述的附件組件，其特征在于，所述固位部和所述限位部中的一個的硬度高于另一個的硬度。

7.如權利要求4所述的附件組件，其特征在于，所述固位部的最大寬度大于所述安裝口的寬度，所述固位部可發生彈性形變以穿過所述安裝口與所述限位部配合。

8.如權利要求7所述的附件組件，其特征在于，所述固位部包括底面、頂面以及連接所述底面和所述頂面的側面，所述固位部的側面包括兩段對稱的凹弧面以及連接兩段所述凹弧面的凸弧面，兩段所述凹弧面之間的距離自遠離所述凸弧面一側向靠近所述凸弧面一側增大，所述附件安裝于所述附件安裝底座時，所述凸弧面與所述安裝壁的內側端部接觸，所述凹弧面之間的最小距離小于所述安裝口的寬度，凸弧面的凸弧的弦長大于所述安裝口的寬度。

9.如權利要求8所述的附件組件，其特征在于，所述安裝口遠離所述限位部的端部截面呈梯形，靠近所述限位部一側的寬度小于遠離限位部一側的寬度。

10.如權利要求8所述的附件組件，其特征在于，所述安裝口的數量為偶數，且所述安裝口兩兩共線，共線的兩個安裝口的安裝壁的內側端部分別抵接于所述凸弧面以及兩段所述凹弧面。

11.如權利要求10所述的附件組件，其特征在于，所述附件安裝座內沿周向間隔設置有六個安裝壁，任意兩個對稱的所述安裝壁的端部之間的距離小于所述凸弧的弦長，當所述附件安裝至安裝口時，安裝所述附件的安裝口的安裝壁的內側端部抵接所述凸弧面，其相對的安裝口的安裝壁的內側端部抵接所述凹弧面，其他安裝壁抵接所述凹弧面與所述凸弧面的連接處。

12.如權利要求11所述的附件組件，其特征在于，所述附件安裝座的外輪廓為六棱柱，所述六棱柱的六個側面形成所述周向面，所述六個側面中每個側面均開設有所述安裝口，所述安裝壁的截面為軸對稱的六邊形。

13.如權利要求1所述的附件組件，其特征在于，每個所述安裝口可選擇的與至少兩種類型的附件連接。

14.如權利要求13所述的附件組件，其特征在于，所述至少兩種類型的附件包括牽引鉤和弓絲類附件。

15.如權利要求14所述的附件組件，其特征在于，所述弓絲類附件包括腭珠訓練器、舌刺、舌柵、擴弓輔弓、橫腭桿、nance托、片段弓及其他多用途輔弓中的至少一種。

16.一種殼狀牙科器械，包括殼狀主體，所述殼狀主體形成有容納牙齒的空腔，其特征在于，還包括如權利要求1-15任意一項所述的附件組件，所述附件安裝座設置于所述殼狀主體。

17.如權利要求16所述的殼狀牙科器械，其特征在于，所述殼狀主體設置有附件安裝區，所述附件安裝區具有結合面，所述附件安裝座的底面與所述結合面粘接或者焊接結合。

技術總結
本發明提供一種附件組件以及殼狀牙科器械。其中，附件組件包括附件以及用于安裝所述附件的附件安裝座，所述附件安裝座在周向上設置有至少兩個安裝口，所述附件可拆卸的固定安裝于任意一個所述安裝口，所述附件安裝座具有限位部，所述限位部用于限制所述附件沿徑向和軸向移動。本發明的有益效果為：附件可選擇的以至少兩種工作形態安裝于附件安裝座，可用于多個矯治步。

技術研發人員：張哲諶,李俊生
受保護的技術使用者：上海交通大學醫學院附屬第九人民醫院
技術研發日：
技術公布日：2025/4/24
