本公開的實施例涉及醫療器械，尤其涉及一種密封裝置及腹腔穿刺器。

背景技術：

1、腹腔穿刺器用于微創醫療手術中，在現有技術中，穿刺器的密封裝置的密封墊由單片密封墊或者四片相同的薄橡膠密封墊交錯疊加組成。而采用單片密封墊時，由于其中心孔直徑是固定尺寸，當不同直徑的醫療器械穿過此密封墊時，造成的插拔力不同。當插入大直徑的醫療器械時，插拔力過大。當插入小直徑的醫療器械時，插拔力過小。這都會影響到手術醫生的操作。在采用四片相同密封墊交錯疊加而成的密封件時，由于該結構在重疊之處不能完全密封，會有一部分氣體泄漏發生。

技術實現思路

1、為緩解或解決上述問題中的至少一個方面或者至少一點，提出本公開。

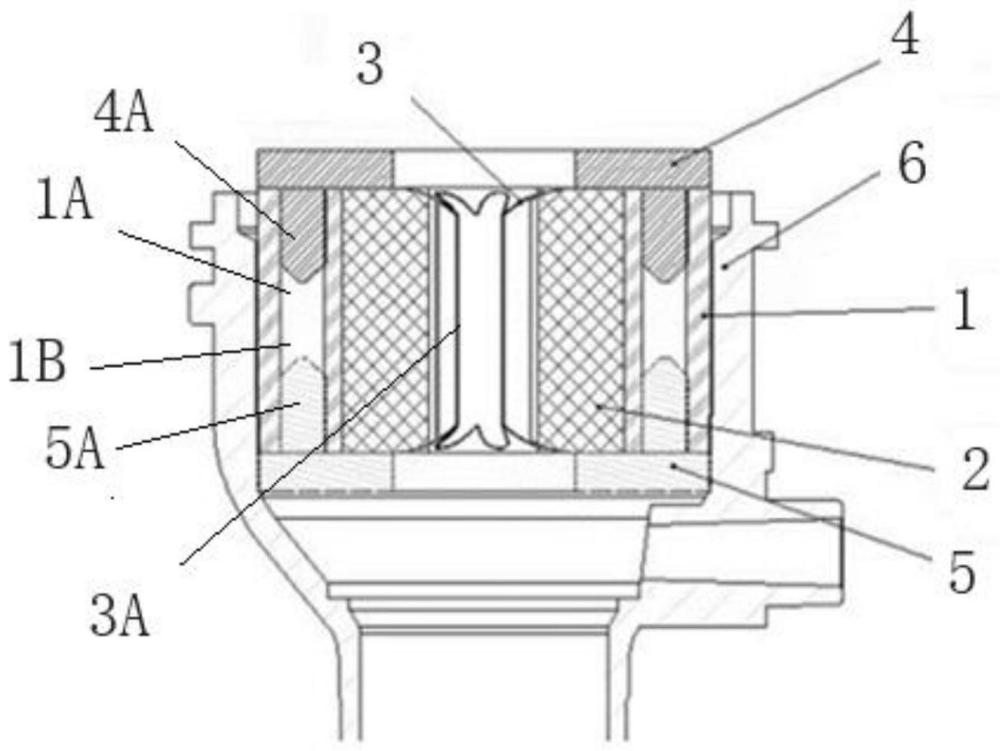

2、根據本公開的實施例的一個方面，提出了一種密封裝置，包括：

3、殼體，所述殼體為筒狀結構，限定有筒狀內壁；

4、彈性體，設置于所述殼體的筒狀內壁限定的空間內，所述彈性體為柱狀且彈性體內具有貫穿柱體中心線的通道；以及

5、薄膜體，所述薄膜體包括穿過所述通道的膜體筒狀部，所述薄膜體的上端固定到所述殼體的上端，所述薄膜體的下端固定到所述殼體的下端，

6、其中：

7、在薄膜體的膜體筒狀部允許桿狀物穿過，在沒有桿狀物穿過的情況下所述膜體筒狀部適于被彈性體擠壓而處于閉合的密封狀態，在桿狀物穿過的情況下所述膜體筒狀部被彈性體擠壓而適于密封接合桿狀物的外表面。

8、根據本公開的實施例的又一個方面，提出了一種腹腔穿刺器，包括：外殼；和前述的密封裝置，所述密封裝置適于固定在所述外殼內。

9、本公開的密封裝置，具有密封可靠、操作壓力穩定，且結構設計簡單的特點，應用在腹腔穿刺器中有利于醫務人員在手術過程中穩定操作。

技術特征：

1.一種密封裝置，包括：

2.根據權利要求1所述的密封裝置，其中：

3.根據權利要求1所述的密封裝置，其中：

4.根據權利要求3所述的密封裝置，其中：

5.根據權利要求1-4中任一項所述的密封裝置，還包括：

6.根據權利要求5所述的密封裝置，其中：

7.根據權利要求5所述的密封裝置，其中：

8.根據權利要求7所述的密封裝置，其中：

9.根據權利要求7所述的密封裝置，其中：

10.根據權利要求7所述的密封裝置，其中：

11.根據權利要求7所述的密封裝置，其中：

12.根據權利要求7所述的密封裝置，其中：

13.根據權利要求5所述的密封裝置，其中：

14.根據權利要求5所述的密封裝置，其中：

15.根據權利要求1所述的密封裝置，其中：

16.根據權利要求1所述的密封裝置，其中：

17.根據權利要求16所述的密封裝置，其中：

18.根據權利要求16所述的密封裝置，其中：

19.一種腹腔穿刺器，包括：

20.根據權利要求19所述的腹腔穿刺器，其中：

技術總結
本公開涉及一種密封裝置和一種腹腔穿刺器。該密封裝置包括：殼體，所述殼體為筒狀結構，限定有筒狀內壁；彈性體，設置于所述殼體的筒狀內壁限定的空間內，所述彈性體為柱狀且彈性體內具有貫穿柱體中心線的通道；以及薄膜體，所述薄膜體包括穿過所述通道的膜體筒狀部，所述薄膜體的上端固定到所述殼體的上端，所述薄膜體的下端固定到所述殼體的下端，其中：在薄膜體的膜體筒狀部允許桿狀物穿過，在沒有桿狀物穿過的情況下所述膜體筒狀部適于被彈性體擠壓而處于閉合的密封狀態，在桿狀物穿過的情況下所述膜體筒狀部被彈性體擠壓而適于密封接合桿狀物的外表面。

技術研發人員：張立波
受保護的技術使用者：天津優外醫療器材制造有限公司
技術研發日：
技術公布日：2025/4/28
