本技術涉及食用菌培殖裝置，特別涉及一種可調節的駱駝繁殖用保定架。

背景技術：

1、駱駝，被稱為“沙漠之舟”，頭大小適中，頸較長，彎曲如”乙”字形，被毛杏黃、棕、褐、白色，極能忍饑耐渴，駱駝主要分布于戈壁沙漠地區，駱駝在擠奶、收毛、采血、打針等操作時，一般是將駱駝排成列依次對每個駱駝進行相關操作，且需要用到一種可調節的保定架。

2、但是，現有技術中的保定架，不便于進行自由調節，且開合不方便，影響使用效果，導致降低使用的實用性。

技術實現思路

1、本實用新型的目的在于提供一種可調節的駱駝繁殖用保定架，以解決上述背景技術中提出的問題。

2、為了解決上述技術問題，本實用新型的技術方案為，一種可調節的駱駝繁殖用保定架，包括主體、第一格柵門板和側格柵板，所述主體頂端的左右兩側位置設置有調節機構，所述調節機構包括移動槽，兩組所述移動槽均位于主體頂端的左右兩側靠近邊緣位置，所述移動槽的內部位置設置有兩組移動塊。

3、作為本實用新型的進一步方案：所述移動塊的底端位置開設有凹槽，所述凹槽內部的左右兩側壁之間設置有支撐軸，所述支撐軸的側壁上套設有移輪，若干組所述移動塊的頂端分別設置有第一格柵門板與第二格柵門板。

4、作為本實用新型的進一步方案：兩組所述第一格柵門板位于主體頂端的右側位置，且兩組第二格柵門板位于主體頂端的左側位置，所述主體頂端的左右兩側位置均設置有支撐架，兩組所述支撐架內部的頂面位置分別設置有第一限位桿與第二限位桿。

5、作為本實用新型的進一步方案：所述第一限位桿的底端位置卡合設置有固定板，所述固定板的前后兩側壁上均設置有電動伸縮桿，兩組所述電動伸縮桿遠離的固定板設置在第二格柵門板的側壁上。

6、作為本實用新型的進一步方案：兩組所述第一格柵門板與第二格柵門板的頂端位置均開設有滑槽，兩組所述第一限位桿與第二限位桿分別設置在第一格柵門板與第二格柵門板頂端的滑槽內。

7、作為本實用新型的進一步方案：所述第一格柵門板與側格柵板上均設置有觀察機構，所述觀察機構包括第一窗板槽，若干組所述第一窗板槽內的頂面與底面位置均開設有滑動槽，所述滑動槽的內部位置設置有兩組滑塊。

8、作為本實用新型的進一步方案：兩組所述滑塊的側壁之間設置有第一格柵窗板，所述第一格柵窗板的側壁上設置有把手架，所述第一格柵門板的側壁上下貫穿設置有兩組第二窗板槽。

9、作為本實用新型的進一步方案：所述第二窗板槽內部的頂面與底面之間靠近一側邊緣位置設置有固定軸，所述固定軸的側壁上套設有第二格柵窗板。

10、作為本實用新型的進一步方案：所述第二格柵窗板側壁遠離固定軸的一側邊緣位置設置有第一支板，所述第一格柵門板側壁靠近第一支板且位于其底端的位置設置有第二支板，所述第一支板與第二支板的頂端位置貫穿設置有卡栓。

11、采用上述技術方案：通過使固定板側壁上的兩組電動伸縮桿進行延伸，帶動第二格柵門板向支撐架兩側移動并打開，且滑槽在第一限位桿上移動，同時第二格柵門板底端的移動塊在主體上的移動槽內進行移動，且移輪在凹槽內的支撐軸上轉動，然后第二格柵門板通過側格柵板帶動第一格柵門板由其底端的移動塊移動并打開，且第一格柵門板由其頂端的滑槽在第二限位桿的底端滑動，通過上述操作使該保定架可以進行自由調節，且開合較便捷，提高了使用的效果，從而提高了使用的實用性；

12、當駱駝處于保定架內時，通過使用者向一側拉動把手架，使第一窗板槽內的第一格柵窗板，隨著滑塊在滑動槽內進行移動，根據情況選擇拉動相應的第一格柵窗板，然后再根據情況將卡栓從第一支板和第二支板內抽出，繼而打開相應的第二格柵窗板，并使第二格柵窗板在第二窗板槽內的固定軸上轉動，通過上述操作便于對束縛在保定架中的駱駝進行觀察，且觀察較方便，從而提高了該保定架的使用效率。

技術特征：

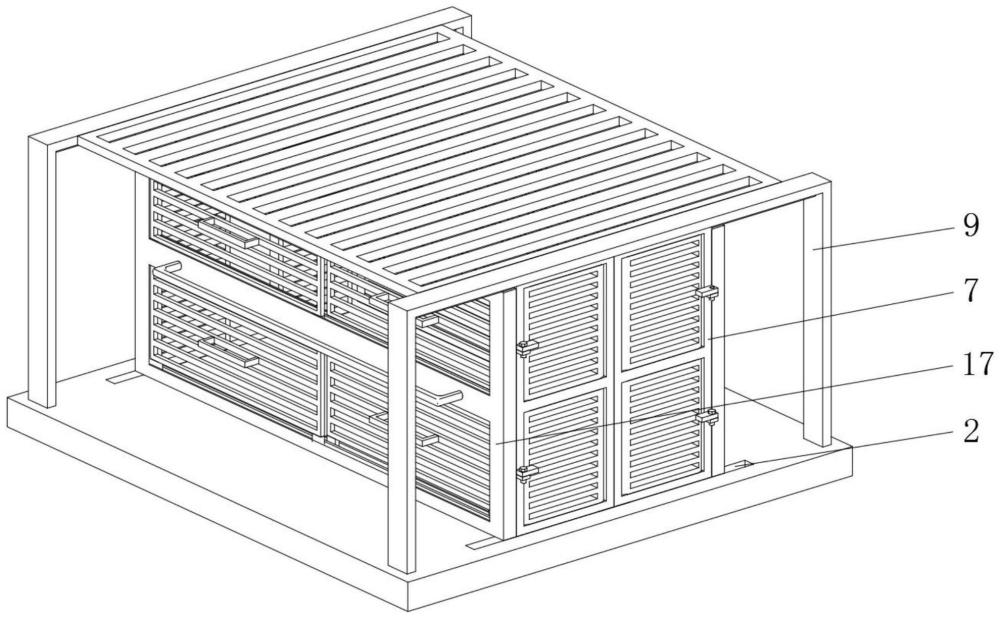

1.一種可調節的駱駝繁殖用保定架，包括主體(1)、第一格柵門板(7)和側格柵板(17)，其特征在于：所述主體(1)頂端的左右兩側位置設置有調節機構(16)，所述調節機構(16)包括移動槽(2)，兩組所述移動槽(2)均位于主體(1)頂端的左右兩側靠近邊緣位置，所述移動槽(2)的內部位置設置有設置有兩組移動塊(3)。

2.根據權利要求1所述的一種可調節的駱駝繁殖用保定架，其特征在于：所述移動塊(3)的底端位置開設有凹槽(4)，所述凹槽(4)內部的左右兩側壁之間設置有支撐軸(5)，所述支撐軸(5)的側壁上套設有移輪(6)，若干組所述移動塊(3)的頂端分別設置有第一格柵門板(7)與第二格柵門板(8)。

3.根據權利要求2所述的一種可調節的駱駝繁殖用保定架，其特征在于：兩組所述第一格柵門板(7)位于主體(1)頂端的右側位置，且兩組第二格柵門板(8)位于主體(1)頂端的左側位置，所述主體(1)頂端的左右兩側位置均設置有支撐架(9)，兩組所述支撐架(9)內部的頂面位置分別設置有第一限位桿(10)與第二限位桿(11)。

4.根據權利要求3所述的一種可調節的駱駝繁殖用保定架，其特征在于：所述第一限位桿(10)的底端位置卡合設置有固定板(12)，所述固定板(12)的前后兩側壁上均設置有電動伸縮桿(14)，兩組所述電動伸縮桿(14)遠離的固定板(12)設置在第二格柵門板(8)的側壁上。

5.根據權利要求4所述的一種可調節的駱駝繁殖用保定架，其特征在于：兩組所述第一格柵門板(7)與第二格柵門板(8)的頂端位置均開設有滑槽(15)，兩組所述第一限位桿(10)與第二限位桿(11)分別設置在第一格柵門板(7)與第二格柵門板(8)頂端的滑槽(15)內。

6.根據權利要求1所述的一種可調節的駱駝繁殖用保定架，其特征在于：所述第一格柵門板(7)與側格柵板(17)上均設置有觀察機構(29)，所述觀察機構(29)包括第一窗板槽(18)，若干組所述第一窗板槽(18)內的頂面與底面位置均開設有滑動槽(19)，所述滑動槽(19)的內部位置設置有兩組滑塊(20)。

7.根據權利要求6所述的一種可調節的駱駝繁殖用保定架，其特征在于：兩組所述滑塊(20)的側壁之間設置有第一格柵窗板(21)，所述第一格柵窗板(21)的側壁上設置有把手架(22)，所述第一格柵門板(7)的側壁上下貫穿設置有兩組第二窗板槽(23)。

8.根據權利要求7所述的一種可調節的駱駝繁殖用保定架，其特征在于：所述第二窗板槽(23)內部的頂面與底面之間靠近一側邊緣位置設置有固定軸(24)，所述固定軸(24)的側壁上套設有第二格柵窗板(25)。

9.根據權利要求8所述的一種可調節的駱駝繁殖用保定架，其特征在于：所述第二格柵窗板(25)側壁遠離固定軸(24)的一側邊緣位置設置有第一支板(26)，所述第一格柵門板(7)側壁靠近第一支板(26)且位于其底端的位置設置有第二支板(27)，所述第一支板(26)與第二支板(27)的頂端位置貫穿設置有卡栓(28)。

技術總結
本技術公開了一種可調節的駱駝繁殖用保定架，涉及食用菌培殖裝置技術領域，包括主體、第一格柵門板和側格柵板，所述主體頂端的左右兩側位置設置有調節機構，所述調節機構包括移動槽，兩組所述移動槽均位于主體頂端的左右兩側靠近邊緣位置，所述移動槽的內部位置設置有設置有兩組移動塊，所述移動塊的底端位置開設有凹槽，所述凹槽內部的左右兩側壁之間設置有支撐軸，所述支撐軸的側壁上套設有移輪；本技術的優點在于：使該保定架可以進行自由調節，且開合較便捷，提高了使用的效果，從而提高了使用的實用性，便于對束縛在保定架中的駱駝進行觀察，且觀察較方便，從而提高了該保定架的使用效率。

技術研發人員：張健,董志岷,高治國
受保護的技術使用者：河套學院
技術研發日：20240316
技術公布日：2025/4/28
