本技術涉及圍護裝置安裝，具體是一種儲能變流器的圍護裝置。

背景技術：

1、儲能變流器可控制蓄電池的充電和放電過程，進行交直流的變換，在無電網情況下可以直接為交流負荷供電?，F有的光伏電站、儲能電站一般布置在遠離人員居住區的場地，在電站內一般會布置儲能變流器。為避免人員誤入電站內，在電站周圍一般會設置圍欄。

2、傳統的儲能變流器的圍護裝置，在安裝過程中通常將防護網通過連接裝置固定安裝在支撐座上，在使用時，支撐座上的連接體通常是在一個方向上固定設置的，在使用過程中不能根據需要使其相鄰的兩個防護網進行一個方向的平行延伸安裝或垂直安裝，降低了該裝置的使用范圍；而且在安裝過程中也不能對其防護網進行方便快捷的連接固定，影響該裝置的安裝效率。

技術實現思路

1、本實用新型要解決的技術問題就是克服以上的技術缺陷，提供一種既能夠使兩個相鄰的防護網進行平行延伸或垂直式的調節安裝，又能夠對防護網進行方便快捷連接的儲能變流器的圍護裝置。

2、為了解決上述問題，本實用新型的技術方案為：一種儲能變流器的圍護裝置，包括多個基座，多個所述基座頂面上分別固定設有側u型結構的支撐座，每個所述支撐座內分別通過轉軸設有可90度旋轉的連接座，每個所述連接座和支撐座端面的上下兩側分別設有安裝腔，每個所述安裝腔內分別設有可拆卸的安裝座一，在四個所述安裝座一相對端面上共同固定設有防護框，所述防護框內設有防護網，且任一個防護網鉸鏈在防護框內。

3、進一步，每個所述安裝座一內上下兩端分別對稱式的開設有凹槽，每個所述凹槽內分別設有可上下滑動的定位塊，所述定位塊底面和凹槽底壁之間固定設有復位彈簧，在每個所述定位塊頂面端部還開設有導向面，且每個安裝腔上于定位塊對應處分別開設有與其相適配的定位槽。

4、進一步，所述凹槽兩側內壁上分別沿其高度方向固定設有滑條，在與滑條相對應的所述定位塊端面上還開設有與其相適配的滑槽。

5、進一步，所述安裝腔正面端部開設有槽體，在與槽體相對應的所述安裝座一端面上開設有與凹槽相貫通的活動槽，所述活動槽內設有可上下滑動的調節塊，所述調節塊伸入凹槽內的端部固定連接在定位塊上。

6、進一步，所述基座頂面上于轉軸的圓周方向上固定設有兩個固定座，兩個固定座頂面頂面上共同設有弧形座，在所述弧形座內還開設有弧形槽，在弧形座上方的所述連接座上固定設有安裝座二，在與弧形槽相對應的所述安裝座二底面上固定設有定位螺桿，所述定位螺桿上于弧形座頂面和底面接觸處分別設有與其相適配的鎖緊螺母。

7、進一步，每個所述基座四角處上還分別開設有定位孔。

8、本實用新型與現有的技術相比的優點在于：

9、1、通過設置的支撐座內可90度旋轉的連接座以及在固定座、弧形座、安裝座、定位螺桿和鎖緊螺母的配合下，能夠在使用過程中通過定位螺桿和鎖緊螺母的配合對其調節后的連接座進行固定，從而能夠根據需要使其相鄰的兩個防護網進行平行式的延伸安裝或垂直式的安裝調節，提高了本裝置的使用范圍；

10、2、設置的安裝腔、安裝座、凹槽、定位塊、復位彈簧、導向面和定位槽的配合下，能夠在對防護網進行安裝時，將其安裝座插入到相對應的安裝腔內，在定位塊和定位槽的配合下，對其防護網進行方便快捷的定位安裝。

技術特征：

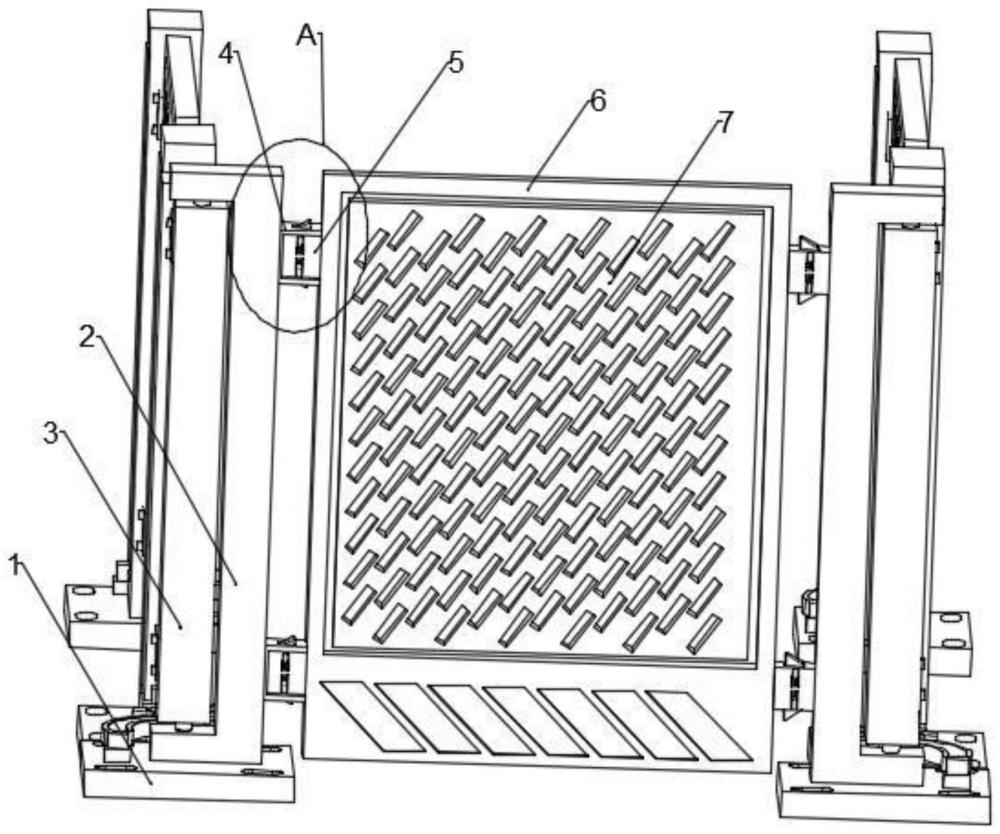

1.一種儲能變流器的圍護裝置，包括多個基座(1)，多個所述基座(1)頂面上分別固定設有側u型結構的支撐座(2)，其特征在于：每個所述支撐座(2)內分別通過轉軸設有可90度旋轉的連接座(3)，每個所述連接座(3)和支撐座(2)端面的上下兩側分別設有安裝腔(4)，每個所述安裝腔(4)內分別設有可拆卸的安裝座一(5)，在四個所述安裝座一(5)相對端面上共同固定設有防護框(6)，所述防護框(6)內設有防護網(7)，且任一個防護網(7)鉸鏈在防護框(6)內。

2.根據權利要求1所述的一種儲能變流器的圍護裝置，其特征在于：每個所述安裝座一(5)內上下兩端分別對稱式的開設有凹槽(8)，每個所述凹槽(8)內分別設有可上下滑動的定位塊(9)，所述定位塊(9)底面和凹槽(8)底壁之間固定設有復位彈簧(11)，在每個所述定位塊(9)頂面端部還開設有導向面(10)，且每個安裝腔(4)上于定位塊(9)對應處分別開設有與其相適配的定位槽。

3.根據權利要求2所述的一種儲能變流器的圍護裝置，其特征在于：所述凹槽(8)兩側內壁上分別沿其高度方向固定設有滑條(12)，在與滑條(12)相對應的所述定位塊(9)端面上還開設有與其相適配的滑槽(13)。

4.根據權利要求2所述的一種儲能變流器的圍護裝置，其特征在于：所述安裝腔(4)正面端部開設有槽體(21)，在與槽體(21)相對應的所述安裝座一(5)端面上開設有與凹槽(8)相貫通的活動槽(14)，所述活動槽(14)內設有可上下滑動的調節塊(15)，所述調節塊(15)伸入凹槽(8)內的端部固定連接在定位塊(9)上。

5.根據權利要求1-4任一項所述的一種儲能變流器的圍護裝置，其特征在于：所述基座(1)頂面上于轉軸的圓周方向上固定設有兩個固定座(16)，兩個固定座(16)頂面頂面上共同設有弧形座(17)，在所述弧形座(17)內還開設有弧形槽，在弧形座(17)上方的所述連接座(3)上固定設有安裝座二(18)，在與弧形槽相對應的所述安裝座二(18)底面上固定設有定位螺桿(19)，所述定位螺桿(19)上于弧形座(17)頂面和底面接觸處分別設有與其相適配的鎖緊螺母(20)。

6.根據權利要求1所述的一種儲能變流器的圍護裝置，其特征在于：每個所述基座(1)四角處上還分別開設有定位孔。

技術總結
本技術公開了一種儲能變流器的圍護裝置，屬于圍護裝置技術領域，包括多個基座，多個所述基座頂面上分別固定設有側U型結構的支撐座，其特征在于：每個所述支撐座內分別通過轉軸設有可度旋轉的連接座，每個所述連接座和支撐座端面的上下兩側分別設有安裝腔，每個所述安裝腔內分別設有可拆卸的安裝座一，在四個所述安裝座一相對端面上共同固定設有防護框，所述防護框內設有防護網，且任一個防護網鉸鏈在防護框內。本技術在使用過程中既能夠使兩個相鄰的防護網進行平行延伸或垂直式的調節安裝，又能夠對防護網進行方便快捷的連接，從而提高了本裝置的使用效率。

技術研發人員：孟夢
受保護的技術使用者：中科海奧工業互聯網有限公司
技術研發日：20240316
技術公布日：2025/4/28
