本技術涉及醫療護理器具，特別是涉及一種推進式導尿管置入器。

背景技術：

1、導尿：醫學上，經由尿道插入導尿管到膀胱，引流出尿液。導尿分為導管留置性導尿及間歇性導尿二種；前者導尿管一直留置在病人體內，在病情許可應盡早拔掉管子，須定期更換；后者則每隔4-6小時導尿一次，在膀胱排空后即將導尿管拔出。

2、女性導尿術是指將導尿管經尿道插入膀胱引流出尿液的一種操作，目的是為了解除尿潴留、采集無污染的尿液標本、測定殘余尿量、測定膀胱的容量及壓力、注入藥物或者造影劑等。

3、女性尿道短而直，一般3～5cm長，但周圍結構相較于男性更為復雜，更容易產生尿路感染。置入導尿管是治療排尿困難、觀察尿液變化的基本操作，廣泛用于臨床。例如，申請號為202222618513.1的中國實用新型專利公開了一種女性導尿壺，其說明書中記載了女性導尿壺包括壺身和導尿管，方便低位引流。

4、但是，置入導尿管的操作的常見并發癥包括尿路感染，其發生的常見原因為：導尿過程中違背無菌技術操作原則，導尿管反復、多次插入；且尿管柔軟不容易固定，操作過程中進一步增加了導尿管接觸周圍環境微生物的機會。

5、因此，現有技術還有待于改進和發展。

技術實現思路

1、鑒于上述現有技術的不足，本實用新型的目的在于提供一種推進式導尿管置入器，旨在解決導尿過程中違背無菌技術操作原則，導尿管反復、多次插入；且尿管柔軟不容易固定，操作過程中進一步增加了導尿管接觸周圍環境微生物的機會的問題。

2、本實用新型的技術方案如下：

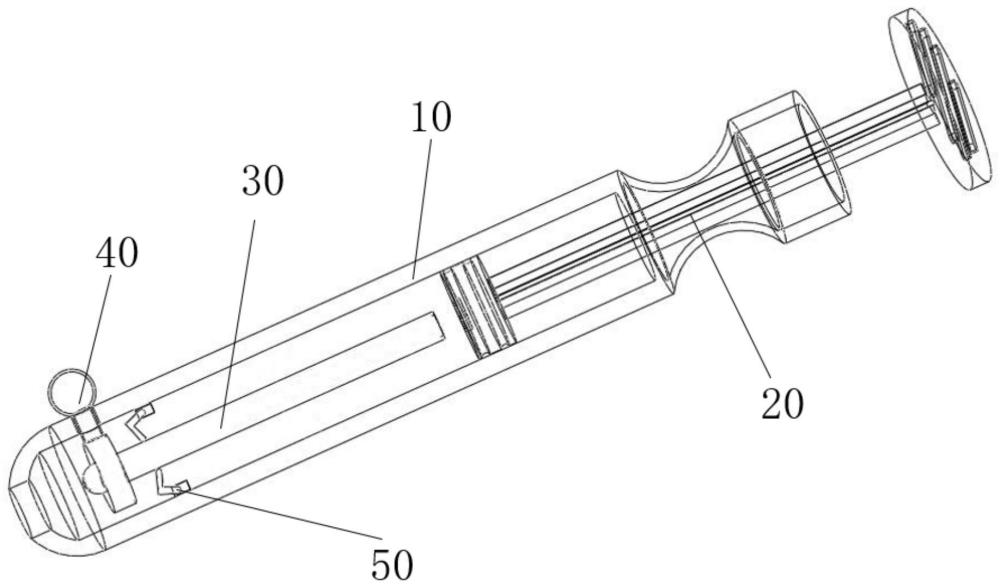

3、一種推進式導尿管置入器，其中，所述推進式導尿管置入器包括防護筒、推動構件和導尿管，所述防護筒內部中空形成容置腔，所述防護筒的軸向兩端設置有與所述容置腔連通的第一開口和第二開口；所述推動構件設置在所述第二開口中，與所述防護筒同軸設置，所述推動構件沿朝向或背離所述容置腔的方向滑動；所述導尿管設置在所述容置腔中并與所述推動構件抵接，所述導尿管通過所述推動構件沿朝向所述第一開口的方向伸出；所述防護筒的外側壁上設置有引流管道，所述引流管道上設置有潤滑組件，所述潤滑組件內儲存有潤滑油，所述潤滑油經所述引流管道流出并附著在所述導尿管背離所述推動構件的端部上。

4、所述的推進式導尿管置入器，其中，所述潤滑組件包括儲液囊、開關夾和接觸環；所述儲液囊設置在所述防護筒上，所述儲液囊的出液口與所述引流管道連通，所述儲液囊內儲存有所述潤滑油；所述開關夾夾持在所述儲液囊的所述出液口上，所述出液口與所述引流管道為截流狀態；所述接觸環與所述儲液囊通過所述引流管道連接，所述接觸環套設在所述導尿管背離所述推動構件的端部上，所述接觸環用于使所述導尿管均勻地接觸所述潤滑油。

5、所述的推進式導尿管置入器，其中，所述推進式導尿管置入器還包括至少一組對稱設置的夾持組件，所述夾持組件包括限位塊、夾持頭和彈性件，所述限位塊設置在所述防護筒的內壁上；所述夾持頭設置在所述容置腔中，并與所述限位塊可轉動連接，所述夾持頭用于夾持所述導尿管；所述彈性件的一端連接所述限位塊，另一端連接所述夾持頭。

6、所述的推進式導尿管置入器，其中，所述推動構件朝向所述導尿管的一面設置有限位槽，所述限位槽與所述夾持頭用于限制所述導尿管的徑向位移。

7、所述的推進式導尿管置入器，其中，所述推動構件包括沿背離所述導尿管的方向依次設置的活塞頭、連接桿和按壓板，所述活塞頭與所述按壓板的直徑均大于所述第二開口的直徑。

8、所述的推進式導尿管置入器，其中，所述連接桿包括若干個周向設置的導向凸條，所述第二開口的形狀與所述連接桿的縱截面形狀適配。

9、所述的推進式導尿管置入器，其中，所述防護筒的外壁上沿所述防護筒的軸線對稱設置有定位槽。

10、所述的推進式導尿管置入器，其中，所述導尿管背離所述推動構件的端部上設置有導流口，所述導流口設置有多個。

11、所述的推進式導尿管置入器，其中，所述導尿管的長度為3-10厘米。

12、所述的推進式導尿管置入器，其中，所述防護筒為透明防護筒，所述防護筒的外側壁上設置有刻度線。

13、與現有技術相比，本實用新型實施例具有以下優點：

14、本實用新型公開的推進式導尿管置入器通過推進的方式將導尿管送入尿道，以隔絕導尿管與外界的微生物環境，且防護筒與推動構件的設計使導尿管能夠沿著容置腔滑動并朝向第一開口伸出，減少了導尿管因柔軟不易固定進入尿道時可能產生的夾角，減少對尿道黏膜的損傷；且無需反復、多次的插入導尿管，降低了微生物感染的機會。

15、而預置的潤滑組件可均勻地潤滑導尿管的插入端部，減少導尿管對尿道黏膜的摩擦損傷及操作過程中的疼痛感。

16、使用本申請公開的推進式導尿管置入器操作者在插入導尿管時可以避免將導尿管的前端接觸到尿道外口的鄰近組織，減少微生物感染的可能性。

技術特征：

1.一種推進式導尿管置入器，其特征在于，所述推進式導尿管置入器包括：

2.根據權利要求1所述的推進式導尿管置入器，其特征在于，所述潤滑組件包括：

3.根據權利要求1所述的推進式導尿管置入器，其特征在于，所述推進式導尿管置入器還包括至少一組對稱設置的夾持組件，所述夾持組件包括：

4.根據權利要求3所述的推進式導尿管置入器，其特征在于，所述推動構件朝向所述導尿管的一面設置有限位槽，所述限位槽與所述夾持頭用于限制所述導尿管的徑向位移。

5.根據權利要求1所述的推進式導尿管置入器，其特征在于，所述推動構件包括沿背離所述導尿管的方向依次設置的活塞頭、連接桿和按壓板，所述活塞頭與所述按壓板的直徑均大于所述第二開口的直徑。

6.根據權利要求5所述的推進式導尿管置入器，其特征在于，所述連接桿包括若干個周向設置的導向凸條，所述第二開口的形狀與所述連接桿的縱截面形狀適配。

7.根據權利要求1所述的推進式導尿管置入器，其特征在于，所述防護筒的外壁上沿所述防護筒的軸線對稱設置有定位槽。

8.根據權利要求1所述的推進式導尿管置入器，其特征在于，所述導尿管背離所述推動構件的端部上設置有導流口，所述導流口設置有多個。

9.根據權利要求1所述的推進式導尿管置入器，其特征在于，所述導尿管的長度為3-10厘米。

10.根據權利要求1所述的推進式導尿管置入器，其特征在于，所述防護筒為透明防護筒，所述防護筒的外側壁上設置有刻度線。

技術總結
本技術公開了一種推進式導尿管置入器，其中，包括防護筒、推動構件和導尿管，防護筒內部中空形成容置腔，防護筒的軸向兩端設置有與容置腔連通的第一開口和第二開口；推動構件設置在第二開口中，與防護筒同軸設置，推動構件沿朝向或背離容置腔的方向滑動；導尿管設置在容置腔中并與推動構件抵接，導尿管通過推動構件沿朝向第一開口的方向伸出；防護筒的外側壁上設置有引流管道，引流管道上設置有潤滑組件，潤滑組件內儲存有潤滑油，潤滑油經引流管道流出并附著在導尿管背離推動構件的端部上。減小了導尿管因柔軟不易固定進入尿道時可能產生的夾角，減少對尿道黏膜的損傷；潤滑組件能夠減少導尿管對尿道黏膜的摩擦損傷及操作過程中的疼痛感。

技術研發人員：吳松,林嘉珊,雷崎方,王書鵬
受保護的技術使用者：深圳市眾循精準醫學研究院
技術研發日：20240301
技術公布日：2025/4/28
