本技術涉及脈動真空滅菌器領域，特別涉及一種脈動真空滅菌器。

背景技術：

1、脈動真空滅菌器主要用于對空腔物品及器具等進行蒸汽滅菌，在制藥行業中可對瓶塞、操作工具、大量的工作服等不需降溫防爆的布類物品或藥品進行滅菌，而現有的脈動真空滅菌器對器皿進行消毒滅菌時，一旦需要對體積比較大的器皿進行消毒滅菌時，由于脈動真空滅菌器內部的托盤固定連接于螺紋套筒上，使托盤之間的距離固定，無法將體積較大的器皿放置在托盤上進行消毒，造成了其使用的局限性。

技術實現思路

1、本實用新型的目的在于提供一種脈動真空滅菌器，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種脈動真空滅菌器，包括：

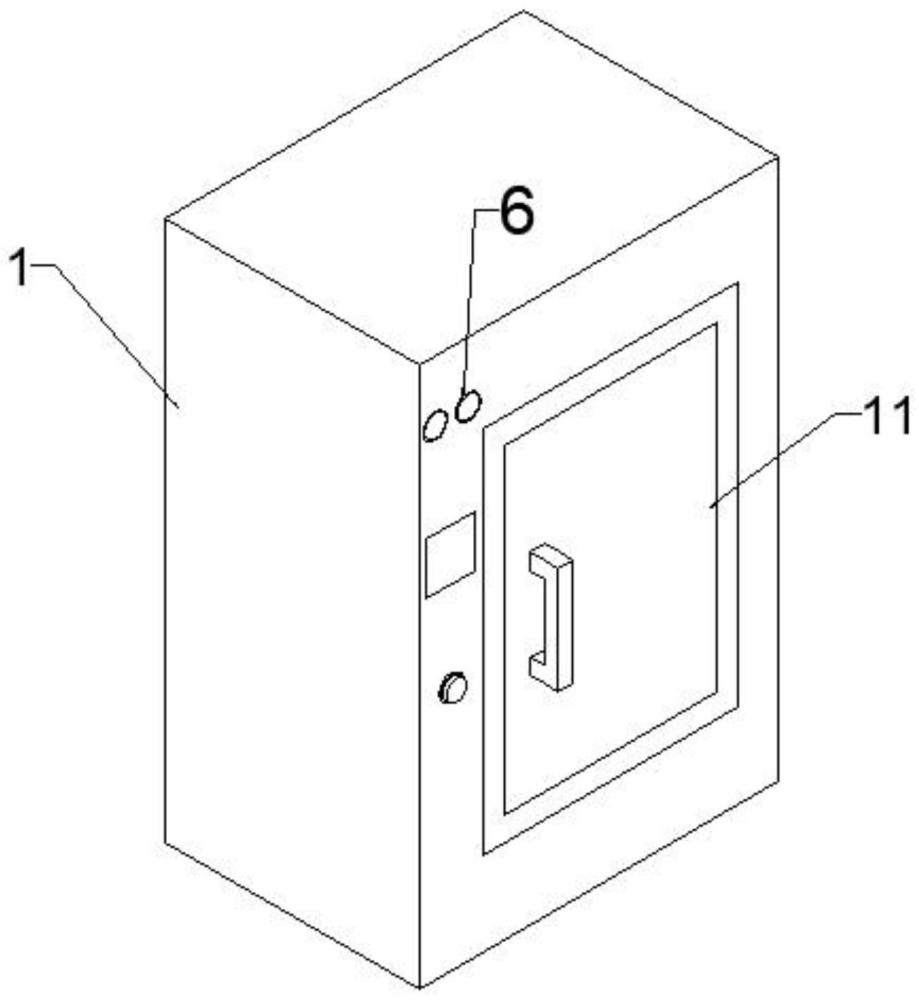

3、脈動真空滅菌器本體，所述脈動真空滅菌器本體的外側設置有箱門，所述脈動真空滅菌器本體的頂部固定連接有真空泵；

4、所述脈動真空滅菌器本體的內側均勻設置有多層托盤，所述托盤的兩側對稱固定連接有多個卡塊，所述卡塊的內側設置有內槽，所述內槽的內側滑動連接有伸縮桿，所述伸縮桿的端部設置有彈簧，所述彈簧設置于內槽的內側；

5、所述脈動真空滅菌器本體內側的對稱兩側均設置有第一卡槽和第二卡槽，所述第二卡槽的內側均勻設置有多個限位塊，所述第二卡槽與伸縮桿相互對應設置，所述箱門上安裝有電磁單項閥。

6、優選的，所述內槽的兩側對稱設置有滑槽，所述滑槽的內側滑動連接有滑塊。

7、優選的，所述滑塊對稱設置有兩個，且兩個所述滑塊分別固定連接于伸縮桿的外側。

8、優選的，所述托盤的內側固定連接有支撐架，所述支撐架的內部設置有加熱板，所述支撐架的鏤空處設置有漏孔。

9、優選的，所述卡塊的內側設置有通槽，所述通槽的內側滑動連接有插銷。

10、優選的，所述插銷設置于伸縮桿的頂端，所述伸縮桿的頂端設置有通孔，所述通孔與通槽相互對應設置，所述插銷設置于通孔的內側。

11、本實用新型的技術效果和優點：

12、(1)本實用新型通過在托盤的兩側對稱固定連接有多個卡塊，卡塊的內側滑動設置有伸縮桿，伸縮桿的端部設置有彈簧，能有效帶動伸縮桿進行復位，將伸縮桿設置于第二卡槽的內側，放置于限位塊的頂端，能有效對托盤進行承載，能有效根據實際消毒的器皿大小對托盤的間距進行改變，使用方便；

13、(2)本實用新型通過在卡塊頂端的內側設置有通槽，通槽的內側滑動連接有插銷，插銷的底端設置于伸縮桿的內側，拉動插銷能有效帶動伸縮桿進行移動，便于將伸縮桿收入到卡塊的內側，便于將伸縮桿從限位塊處取下，可快速進行收回，使用方便。

技術特征：

1.一種脈動真空滅菌器，包括：

2.根據權利要求1所述的一種脈動真空滅菌器，其特征在于，所述內槽(231)的兩側對稱設置有滑槽(232)，所述滑槽(232)的內側滑動連接有滑塊(234)。

3.根據權利要求2所述的一種脈動真空滅菌器，其特征在于，所述滑塊(234)對稱設置有兩個，且兩個所述滑塊(234)分別固定連接于伸縮桿(235)的外側。

4.根據權利要求1所述的一種脈動真空滅菌器，其特征在于，所述托盤(2)的內側固定連接有支撐架(21)，所述支撐架(21)的內部設置有加熱板(4)，所述支撐架(21)的鏤空處設置有漏孔(22)。

5.根據權利要求1所述的一種脈動真空滅菌器，其特征在于，所述卡塊(23)的內側設置有通槽(237)，所述通槽(237)的內側滑動連接有插銷(3)。

6.根據權利要求5所述的一種脈動真空滅菌器，其特征在于，所述插銷(3)設置于伸縮桿(235)的頂端，所述伸縮桿(235)的頂端設置有通孔(236)，所述通孔(236)與通槽(237)相互對應設置，所述插銷(3)設置于通孔(236)的內側。

技術總結
本技術公開了一種脈動真空滅菌器，包括脈動真空滅菌器本體，脈動真空滅菌器本體的內側均勻設置有多層托盤，托盤的兩側對稱固定連接有多個卡塊，卡塊的內側設置有內槽，內槽的內側滑動連接有伸縮桿，伸縮桿的端部設置有彈簧，彈簧設置于內槽的內側，脈動真空滅菌器本體內側的對稱兩側均設置有第一卡槽和第二卡槽，第二卡槽的內側均勻設置有多個限位塊。本技術通過設置卡塊，卡塊的內側滑動設置有伸縮桿，伸縮桿的端部設置有彈簧，能有效帶動伸縮桿進行復位，將伸縮桿設置于第二卡槽的內側，放置于限位塊的頂端，能有效對托盤進行承載，能有效根據實際消毒的器皿大小對托盤的間距進行改變，使用方便。

技術研發人員：孫德水,姜宏,李雪娜
受保護的技術使用者：吉林特研藥業有限公司
技術研發日：20240319
技術公布日：2025/4/28
