本發明涉及肩頸部冷熱敷設備，特別涉及一種甲狀腺手術術后肩頸部冷熱敷裝置。

背景技術：

1、甲狀腺手術是一種用于治療甲狀腺疾病的外科手術，常見的疾病包括甲狀腺癌、甲狀腺結節、甲狀腺功能亢進以及甲狀腺腫大等。手術的主要目的是切除部分或全部甲狀腺，以緩解癥狀或治療疾病。

2、在甲狀腺手術過程中頸部處于過伸位，術后幾個小時內也是平臥位，導致肩頸部肌肉緊張，酸痛不適，為了降低患者在術后的肩頸部的不適感，醫護人員通常都會采用熱敷設備來對患者的肩頸部進行理療處理。

3、目前，傳統的熱敷裝置雖然能夠通過熱敷來使患者肩頸部的肌肉緊張得到緩解，但其大多采用電阻絲加熱的方式，由于電阻絲加熱主要依靠電阻絲自身發熱，然后通過熱傳導將熱量傳遞到被加熱物體上，從而導致加熱過程相對較慢，同時電阻絲一般比較硬，柔韌性較差，難以貼合人們的肩頸區域。

4、且現有的熱敷裝置在使用時，大多都采用魔術貼進行固定，但對于甲狀腺術后的患者來說，傳統的魔術貼固定方式不能準確的調節熱敷裝置的綁縛力度，綁縛力度較輕時，則會導致熱敷裝置無法與頸部貼合進行理療，綁縛力度較大時，容易導致患者出現呼吸困難，甚至加重患者嘔吐的情況，且為了使患者能夠更快的康復，醫護人員需要定時對患者頸部的傷口處進行冷敷換藥，傳統的魔術貼固定，不便于醫護人員的換藥，容易在換藥的過程中，對患者造成二次傷害。

技術實現思路

1、針對相關技術中的問題，本發明提出一種甲狀腺手術術后肩頸部冷熱敷裝置，以克服現有相關技術所存在的上述技術問題。

2、為解決上述技術問題，本發明提供如下技術方案：

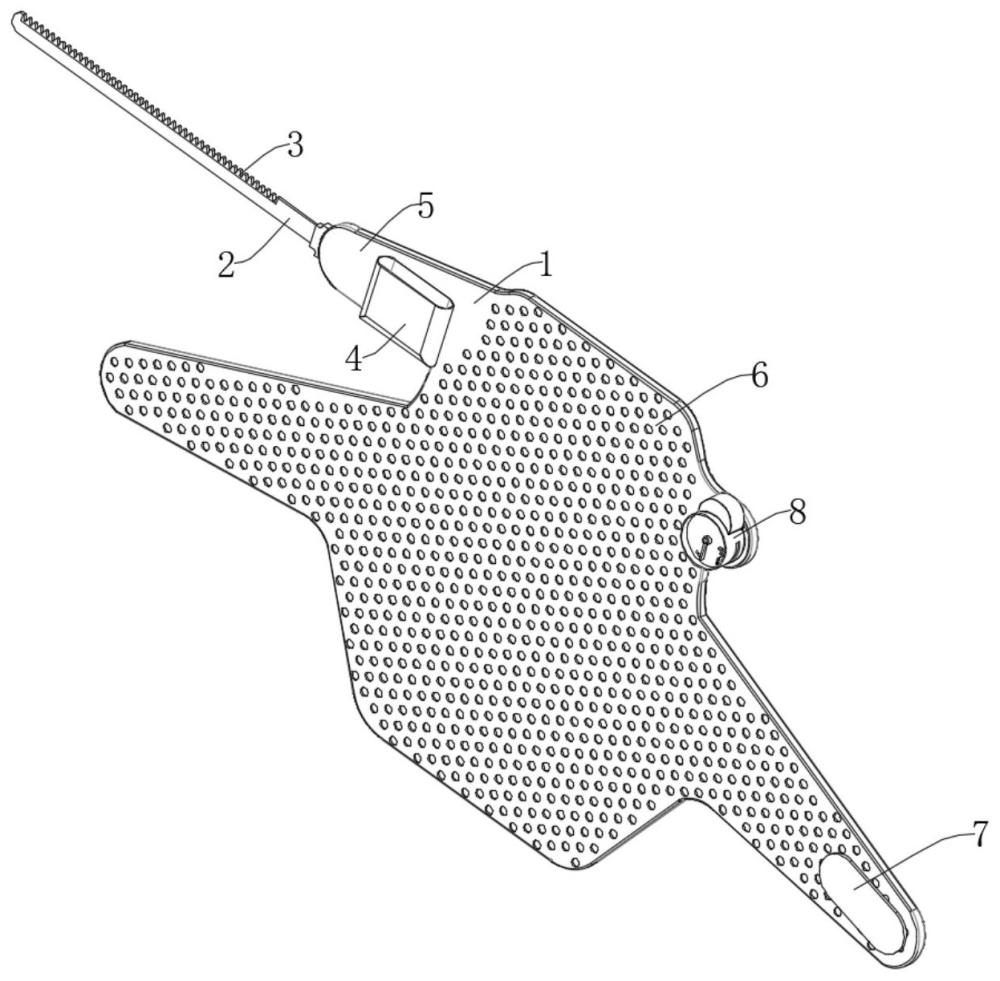

3、一種甲狀腺手術術后肩頸部冷熱敷裝置，包括敷墊、控制器和連接器，所述敷墊上設置有用于對肩頸部熱敷的加熱區和用于對傷口處進行降溫的冷敷區；所述敷墊包括透氣層、海綿層、石墨烯保溫層、加熱組件和防火阻燃層，所述透氣層、海綿層、石墨烯保溫層、加熱組件和防火阻燃層從上至下依次固定連接；所述敷墊的一側設置有用于保證所述冷敷區穩定貼敷在傷口處的鎖緊組件；所述敷墊的兩側分布設置有刺毛墊與絨毛墊，所述刺毛墊與所述絨毛墊相互粘接；所述敷墊的一側設置有用于為鎖緊組件提供動力的擊發組件。

4、可選地，所述加熱組件包括設置于所述敷墊內部的導熱管，所述導熱管呈三螺旋形，所述導熱管的內部設置有石墨烯加熱層，所述石墨烯加熱層的圓周外壁緊貼著所述導熱管的圓周內壁，所述導熱管的內部設置有用于對石墨烯加熱層進行加固的支撐管，所述支撐管的圓周外壁與所述石墨烯加熱層的圓周內壁相接觸，所述支撐管的橫截面呈竹節形。

5、可選地，所述冷敷區的一側設置有收納袋，所述收納袋固定連接在所述敷墊的一側外壁上。

6、可選地，所述鎖緊組件包括固定連接所述敷墊一側的固定帶，所述固定帶的一側設置有齒條，所述敷墊的一側固定連接有圓殼，所述圓殼的圓周外壁開設有插槽，所述插槽的寬度大于所述固定帶的寬度，所述插槽的高度與所述固定帶的厚度相同，所述圓殼的圓周內壁固定連接有鎖緊座，所述鎖緊座的頂部開設有開設等距離分布的壓緊槽，所述壓緊槽的橫截面呈v字形，所述鎖緊座的頂部設置有橫板，所述橫板的底部外壁固定連接有壓緊板，所述壓緊板位于所述壓緊槽的正上方，所述橫板的頂部外壁固定連接有豎板，所述豎板的一側固定連接有第一擋板，所述圓殼的頂部外壁開設有通槽，所述豎板從所述通槽的內部穿過，所述圓殼的頂部外壁開設有支撐槽，所述支撐槽用于對所述第一擋板提供支撐力。

7、可選地，所述橫板的頂部外壁開設滑槽，所述滑槽的內部滑動連接有滑桿，所述滑桿頂部外壁固定連接有等距離分布的伸縮桿，所述伸縮桿的圓周外壁套接有第二彈簧，所述伸縮桿固定連接在所述圓殼的頂部外壁上。

8、可選地，所述擊發組件包括轉動連接在所述圓殼圓周內壁的第二轉軸，所述第二轉軸的圓周外壁固定連接有第一齒輪，所述第一齒輪與所述齒條相嚙合，所述第二轉軸的圓周外壁固定連接有第二齒輪，所述第二齒輪的圓周外壁嚙合有齒環板，所述圓殼的圓周外壁固定連接有圓環殼，所述第一齒輪部分位于所述圓環殼的內部，所述齒環板的圓周內壁固定連接有第一轉軸，所述第一轉軸的圓周外壁固定連接有轉動塊，所述轉動塊的圓周外壁固定連接有擺動板，所述擺動板的一側外壁固定連接有弧形柱，所述圓殼的頂部外壁固定連接頂環板，所述頂環板的圓周內壁固定連接有固定板，所述固定板的一側外壁開設有定位孔，所述定位孔與所述弧形柱相配合。

9、可選地，所述圓殼的圓周內壁固定連接有固定框，所述固定框的兩側均開設有活動槽，所述活動槽的一側內壁固定連接有第一彈簧，所述第一彈簧的一端固定連接有滑板，所述滑板與所述活動槽滑動連接，所述固定框的中部設置有導向筒，所述導向筒的兩端均固定連接有轉動棒，轉動棒的一端轉動連接有轉動座，所述轉動座位于所述活動槽的一側，所述滑板的一側外壁與所述轉動座的一側外壁相接觸。

10、可選地，一個轉動座的底部外壁固定連接有抽拉桿，所述抽拉桿的橫截面呈l形，所述圓殼的圓周內壁開設有抽拉槽，所述抽拉桿的一端從所述抽拉槽的內部穿過，所述抽拉桿的頂部外壁開設有插孔，所述圓殼的圓周外壁固定連接有連接塊，所述連接塊的頂部設置有插桿，所述插桿的一端插接在所述插孔的內部，所述插桿的頂端固定連接有把手。

11、可選地，所述抽拉桿的底部外壁固定連接有第二擋板，所述第二擋板的一側外壁與所述圓殼的圓周內壁相接觸。

12、可選地，所述導向筒的頂部外壁轉動連接有連桿，所述連桿遠離所述導向筒的一端轉動連接有阻擋板，所述阻擋板遠離所述連桿的一端與所述圓殼的圓周內壁轉動連接。

13、本發明提供的技術方案與現有技術相比，至少具有如下有益效果：

14、上述方案中，利用石墨烯加熱層作為核心部件，在熱敷模式下，通過精確控制電流大小，石墨烯能夠快速穩定地產生熱量，均勻地傳遞至肩頸部，促進局部血液循環，緩解肌肉緊張與疼痛，與傳統熱敷裝置相比，石墨烯加熱不僅升溫迅速，而且溫度分布均勻，避免了局部過熱對皮膚造成的傷害，同時該加熱組件中的石墨烯加熱層呈圓管狀，并集成于導熱管內部，由于導熱管呈獨特的三螺旋形狀和相互纏繞的方式，能夠在多個方向上均勻地分散外力，從而具有較高的強度和耐彎曲能力，保證了患者在佩戴時能夠更好的與肩頸部相配合，同時加熱組件中的支撐管呈竹節形，從而配合呈三螺旋狀的導熱管，使整個敷墊具有良好的抗壓能力，保證了患者平躺使用時，依然能夠穩定工作，延長了整個敷墊的使用壽命。

15、通過設置擺動板和固定板，在敷墊進行固定的過程中，醫護人員首先將固定帶的一端從圓殼外壁開設的插槽內穿過，并持續拉動固定帶，當固定帶拉動至冷敷區的收納袋緊貼著患者頸處的傷口時，醫護人員抽動插桿，將其從插孔內抽出解除對抽拉桿的限制，此時位于活動槽內處于壓縮狀態的第一彈簧會迅速發生形變將轉動座向靠近第一齒輪的方向推動，此時導向輪也會跟隨轉動座的移動而一同位移，通過導向輪的移動能夠?qū)ξ挥趫A殼內的固定帶進行擠壓，直至將固定帶一側的齒條抵緊在第一齒輪的圓周外壁上為止，此時若醫護人員繼續拉動固定帶，則固定帶一側的齒條會與第一齒輪之間相互嚙合并帶動其轉動，通過第一齒輪的轉動能夠帶動第二轉軸轉動，在第二轉軸轉動的過程中可以帶動第二齒輪一同轉動，此時第二齒輪會帶動與其相互嚙合的齒環板做圓周運動，隨著齒環板的轉動可以帶動其中心處的第一轉軸轉動，通過第一轉軸的轉動能夠帶動擺動板做圓周運動，當擺動板轉動至固定板的一側時，擺動板會受到固定板的阻擋無法轉動，此時即達到了所設置的最大綁縛力度，避免出現用力過猛對患者頸處造成二次傷害的情況。

16、通過設置鎖緊組件，在擺動板與固定板相接觸的過程中，擺動板一側設置的弧形柱會從定位孔內穿過并對第一擋板施加一定的推力，當?shù)谝粨醢迨艿酵屏r會帶動豎板整體橫移，此時第一擋板會逐漸從支撐槽內脫離直至移動至通槽的正上方，此時處于壓縮狀態的第二彈簧會瞬間恢復形變帶動伸縮桿伸長，隨著伸縮桿的瞬間伸長能夠帶動橫板和壓緊板迅速下降，從而能夠?qū)⒐潭◣喝雺壕o槽內，實現對固定帶的鎖緊固定，避免患者在佩戴該裝置時，出現松動脫落的情況。
