本技術涉及頭皮護理，尤其涉及一種藥液導入模塊。

背景技術：

1、藥液導入模塊是一種用于頭皮護理儀器的設備，用于將藥液、精華液或其他護理液體導入頭皮中。藥液導入模塊，包括藥液容器和藥液導入裝置。藥液容器用于存儲藥液，藥液導入裝置與藥液容器相連，可以將藥液從藥液容器導入至頭皮護理儀器中。

2、在使用時，由于梳齒上藥液導出后，藥液在頭皮上具有一定的流動性，導致藥液流量不穩定，從而使得藥液在頭皮上不均勻，此外，在使用藥液導入模塊時，用戶往其內部填充藥液，部分會附著在其內部，當藥液在頭皮護理儀器內部長時間殘留，可能會成為細菌滋生的溫床，這不僅可能影響后續使用藥液的品質，還可能在使用時對頭皮造成感染或刺激，如果藥液附著在儀器內部的電子元件或傳感器上，可能會影響其正常工作，導致儀器性能下降或出現故障，藥液的殘留和腐蝕可能加速儀器內部組件的老化過程，從而縮短其使用壽命，藥液殘留可能導致儀器在使用時不衛生，可能對頭皮造成額外的健康風險。

技術實現思路

1、本實用新型的目的在于提供一種藥液導入模塊，以解決上述背景技術中提出的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種藥液導入模塊，包括本體，所述本體一側設置有導液齒，所述導液齒上設置有用于均勻出液的空心出液腔，所述導液齒四周設置有用于輔助導液齒藥液按摩吸收的按摩齒。

4、優選的，所述空心出液腔設置在導液齒中部，所述導液齒均勻分布在本體中部，按摩齒位于導液齒外圈，且導液齒長度短于按摩齒。

5、優選的，所述本體一側設置有導液組件，所述本體用于卡接存放次拋瓶，其旋轉后次拋瓶覆膜被刺破，所述導液組件包括有導液瓶存放腔，其用于填充次拋藥液瓶。

6、優選的，所述導液瓶存放腔設置在本體后側，所述導液瓶存放腔底部設置有漏液孔。

7、優選的，所述漏液孔與導液齒相連通，所述導液瓶存放腔內部設置有液體識別傳感器，其用于監測導液瓶存放腔內的次拋瓶是否殘余藥液。

8、優選的，所述本體遠離導液瓶存放腔的一側設置有清潔組件，所述清潔組件包括有防護蓋。優選的，所述防護蓋與本體相適配，其扣合在本體上保護導液齒以及按摩齒。

9、優選的，所述防護蓋內腔底設置有清潔海綿，所述清潔海綿上設置有清潔孔。

10、優選的，所述清潔孔位置大小與導液齒以及按摩齒相適配，其用于將導液齒以及按摩齒上殘余藥液吸附清理。

11、優選的，所述本體配套設置有配套主機，所述配套主機設置有紅光，其與本體相互磁吸扣合使用。

12、與現有技術相比，本實用新型具有如下有益效果：

13、通過導液齒端部的空心出液腔與導液瓶存放腔的配合設置，以及主機內部的反重力真空導液系統，從而實現均勻出液直達頭皮的同時保證藥液的新鮮度，導液齒上的空心出液腔設計可以確保藥液在使用時能夠從導液齒均勻流出，避免了藥液分布不均的問題。配合設計的導液瓶存放腔可以放置藥液次拋，次拋使用獨立包裝，這樣不僅使用起來方便，也保證了衛生，避免了長期使用或重復開啟包裝可能帶來的污染或變質問題，從而保持藥液的新鮮度。

14、通過清潔海綿上設置清潔孔可以與導液齒和按摩齒相配合，更加徹底地清潔齒間的殘留藥液，確保導液齒和按摩齒在使用時能夠發揮最佳效果，用戶可以更加方便地清洗導液齒和按摩齒，不需要額外使用其他工具，簡化了清潔過程。通過與清潔孔配合使用，用戶可以更有效地維護和保養這些組件，設置為可拆卸的方式方便用戶直接清潔海綿，從而避免了清洗主機對設備造成的損壞。

技術特征：

1.一種藥液導入模塊，其特征在于：包括本體（1），所述本體（1）一側設置有導液齒（3），所述導液齒（3）上設置有用于均勻出液的空心出液腔（4），所述導液齒（3）四周設置有用于輔助導液齒（3）藥液按摩吸收的按摩齒（2）；

2.根據權利要求1所述的一種藥液導入模塊，其特征在于：所述空心出液腔（4）設置在導液齒（3）中部，所述導液齒（3）均勻分布在本體（1）中部，按摩齒（2）位于導液齒（3）外圈，且導液齒（3）長度短于按摩齒（2）。

3.根據權利要求2所述的一種藥液導入模塊，其特征在于：所述本體（1）遠離導液瓶存放腔（5）的一側設置有清潔組件，所述清潔組件包括有防護蓋（6）。

4.根據權利要求3所述的一種藥液導入模塊，其特征在于：所述防護蓋（6）與本體（1）相適配，其扣合在本體（1）上保護導液齒（3）以及按摩齒（2）。

5.根據權利要求4所述的一種藥液導入模塊，其特征在于：所述防護蓋（6）內腔底設置有清潔海綿（61），所述清潔海綿（61）上設置有清潔孔（62）。

6.根據權利要求5所述的一種藥液導入模塊，其特征在于：所述清潔孔（62）位置大小與導液齒（3）以及按摩齒（2）相適配，其用于將導液齒（3）以及按摩齒（2）上殘余藥液吸附清理。

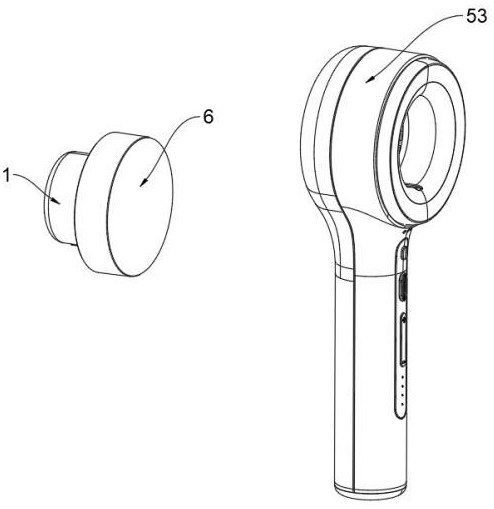

7.根據權利要求3所述的一種藥液導入模塊，其特征在于：所述本體（1）配套設置有配套主機（53），所述配套主機（53）設置有紅光，其與本體（1）相互磁吸扣合使用。

技術總結
本技術公開了一種藥液導入模塊，屬于頭皮護理技術領域，包括本體，所述本體一側設置有導液齒，所述導液齒上設置有用于均勻出液的的空心出液腔，所述導液齒四周設置有用于輔助導液齒藥液按摩吸收的按摩齒。通過導液齒端部的空心出液腔與導液瓶存放腔的配合設置，以及主機內部的反重力真空導液系統，從而實現三百六十度均勻出液直達頭皮的同時保證藥液的新鮮度，導液齒上的空心出液腔設計可以確保藥液在使用時能夠從導液齒均勻流出，避免了藥液分布不均的問題。

技術研發人員：樓暢,樓劍鋒
受保護的技術使用者：杭州墨墨告白貿易有限公司
技術研發日：20240320
技術公布日：2025/4/28
