本技術涉及醫療輔助器械設，具體為偏癱患者臥床防足下垂腳圈。

背景技術：

1、隨著社會的發展，偏癱足下垂的患者越來越多，對于偏癱足下垂固定方式選擇有限，目前常用的為外固定架固定，因使用外固定架進行骨折固定，此種外固定方式往往會導致足下垂，對后期患者的康復造成一定困擾，嚴重的，會影響患者的正常生活，目前防止足下垂的方法有限，常見的是用彈性拉力帶牽拉前足，或者用克氏針貫穿前足后，保持踝關節背伸固定于外固定架上，以上方法效果有限，還會對患者造成二次損傷，因此，怎樣能夠采用經濟有效無創的方式，并達到良好的防治效果，來制定踝關節背伸系統，使長期躺在床上不能活動的患者在治療期間避免足下垂，成為長期以來難以解決的技術難題。

2、如公開號為215020968u的一種對長期臥床患者防止足下垂裝置，包括支撐寬帶、安裝連繩、連接卡塊、連接筒、卡接組件、腳部平板、防菌布墊和轉動組件，所述支撐寬帶的兩端均連接安裝有安裝連繩，且安裝連繩的一端連接安裝有連接卡塊，且連接卡塊的外側卡接安裝有連接筒，所述連接筒的外側設置有卡接組件，所述支撐寬帶的兩端外側均套接安裝有腳部平板，所述腳部平板的頂部端面貼合安裝有防菌布墊；該對長期臥床患者防止足下垂裝置，結構簡單，體積小巧，便于安裝；在使用時，通過采取經濟有效無創的方式，能夠達到良好的防治效果，便于患者的踝關節進行背伸，從而使長期躺在床上不能活動的患者在治療期間能夠有效避免足下垂。

3、上述專利中提出現有的偏癱患者臥床防足下垂腳圈通常都是對對長期臥床患者防止足下垂裝置，結構簡單，體積小巧，便于安裝，切不便于對患者訓練康復，從而導致降低了該裝置的實用性，且不便于對腳圈進行大小調節，因此本實用新型提供了偏癱患者臥床防足下垂腳圈。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了偏癱患者臥床防足下垂腳圈，解決了上述背景技術中提出的問題。

3、(二)技術方案

4、為實現以上目的，本實用新型提供如下技術方案予以實現：偏癱患者臥床防足下垂腳圈，包括第一連接板，所述第一連接板的上表面固定安裝有腳圈，所述腳圈的內部開設有圓孔一，所述圓孔一的內部放置有綁帶，所述第一連接板的背面固定安裝有插塊，所述插塊的表面開設有第一螺紋孔，所述第一螺紋孔的內部螺紋連接有第一固定螺栓，所述第一固定螺栓的表面通過第二螺紋孔螺紋連接有第二連接板，所述第二連接板的表面開設有第三螺紋孔，所述第三螺紋孔的內部螺紋連接有第二固定螺栓，所述第二固定螺栓的表面通過第四螺紋孔螺紋連接有第一放置塊，所述第一放置塊的另一側固定安裝有框架，所述框架的一側固定安裝有伸縮防護帶。

5、優選的，所述框架的內側壁開始有圓槽，所述圓槽的內部放置有圓桿。

6、優選的，所述圓桿的表面通過圓孔二轉動連接有踏板，所述踏板的正面固定安裝有防護軟板。

7、優選的，所述圓孔二的一側固定安裝有第二放置塊，所述第二放置塊的上表面開始有第五螺紋孔。

8、優選的，所述第五螺紋孔的內部螺紋連有第三固定螺栓，所述第一連接板的另一側固定安裝有第一連接塊。

9、優選的，所述第一連接塊的表面開始有第六螺紋孔，所述第六螺紋孔的內部螺紋連接有第四固定螺栓。

10、優選的，所述第四固定螺栓的表面通過第七螺紋孔螺紋連接有第二連接塊，所述第二連接塊的另一側固定安裝有第三連接板。

11、(三)有益效果

12、與現有技術相比，本實用新型提供了偏癱患者臥床防足下垂腳圈，具備以下有益效果：

13、本實用新型通過圓桿、踏板和防護軟板的配合設置，使用時患者足部放置在防護軟板上，進而通過患者足部緩慢用力使得防護軟板帶動踏板在圓桿上前后運動，從而便于患者訓練康復的作用，使得提高了該裝置的實用性。

14、本實用新型通過腳圈和綁帶的配合設置，使用時將患者腳踝放置在腳圈中，進而通過拉動綁帶調節腳圈緊度，從而起到了對腳圈進行大小調節的作用。

技術特征：

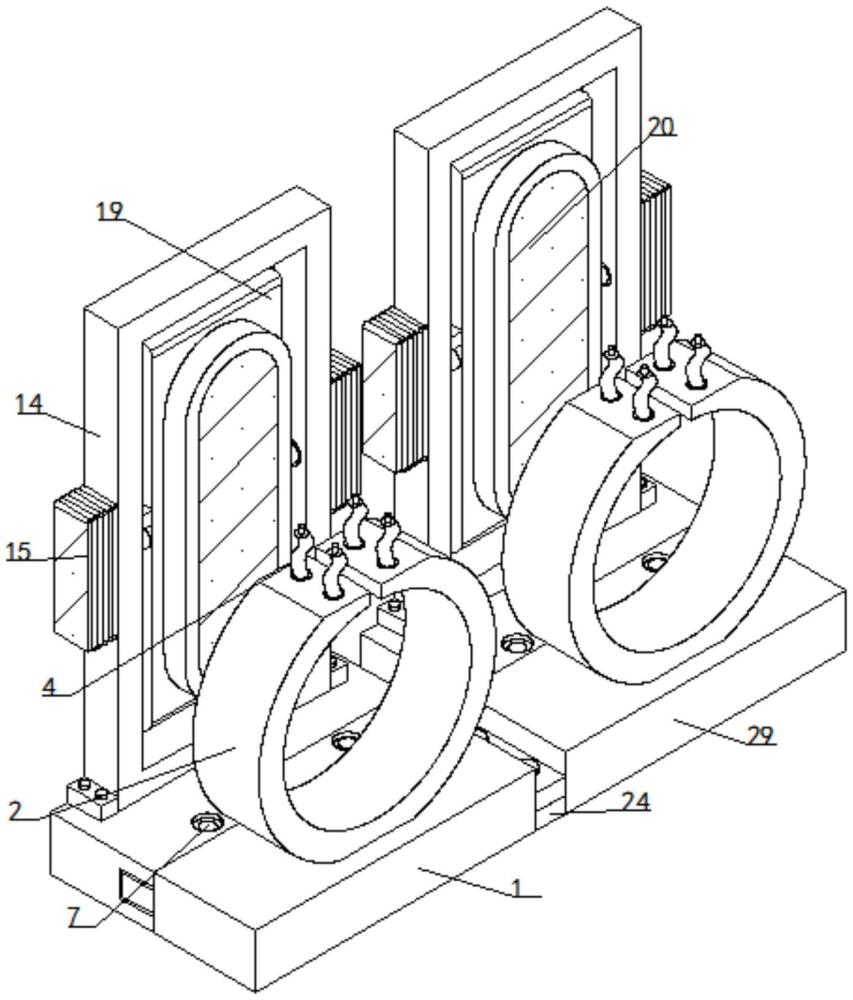

1.偏癱患者臥床防足下垂腳圈，包括第一連接板(1)，其特征在于：所述第一連接板(1)的上表面固定安裝有腳圈(2)，所述腳圈(2)的內部開設有圓孔一(3)，所述圓孔一(3)的內部放置有綁帶(4)，所述第一連接板(1)的背面固定安裝有插塊(5)，所述插塊(5)的表面開設有第一螺紋孔(6)，所述第一螺紋孔(6)的內部螺紋連接有第一固定螺栓(7)，所述第一固定螺栓(7)的表面通過第二螺紋孔(8)螺紋連接有第二連接板(9)，所述第二連接板(9)的表面開設有第三螺紋孔(10)，所述第三螺紋孔(10)的內部螺紋連接有第二固定螺栓(11)，所述第二固定螺栓(11)的表面通過第四螺紋孔(12)螺紋連接有第一放置塊(13)，所述第一放置塊(13)的另一側固定安裝有框架(14)，所述框架(14)的一側固定安裝有伸縮防護帶(15)。

2.根據權利要求1所述的偏癱患者臥床防足下垂腳圈，其特征在于：所述框架(14)的內側壁開始有圓槽(16)，所述圓槽(16)的內部放置有圓桿(17)。

3.根據權利要求2所述的偏癱患者臥床防足下垂腳圈，其特征在于：所述圓桿(17)的表面通過圓孔二(18)轉動連接有踏板(19)，所述踏板(19)的正面固定安裝有防護軟板(20)。

4.根據權利要求3所述的偏癱患者臥床防足下垂腳圈，其特征在于：所述圓孔二(18)的一側固定安裝有第二放置塊(21)，所述第二放置塊(21)的上表面開始有第五螺紋孔(22)。

5.根據權利要求4所述的偏癱患者臥床防足下垂腳圈，其特征在于：所述第五螺紋孔(22)的內部螺紋連有第三固定螺栓(23)，所述第一連接板(1)的另一側固定安裝有第一連接塊(24)。

6.根據權利要求5所述的偏癱患者臥床防足下垂腳圈，其特征在于：所述第一連接塊(24)的表面開始有第六螺紋孔(25)，所述第六螺紋孔(25)的內部螺紋連接有第四固定螺栓(26)。

7.根據權利要求6所述的偏癱患者臥床防足下垂腳圈，其特征在于：所述第四固定螺栓(26)的表面通過第七螺紋孔(27)螺紋連接有第二連接塊(28)，所述第二連接塊(28)的另一側固定安裝有第三連接板(29)。

技術總結
本技術涉及醫療輔助器械設技術領域，且公開了偏癱患者臥床防足下垂腳圈，包括第一連接板，所述第一連接板的上表面固定安裝有腳圈，所述腳圈的內部開設有圓孔一，所述圓孔一的內部放置有綁帶，所述第一連接板的背面固定安裝有插塊，所述插塊的表面開設有第一螺紋孔。本技術，通過圓桿、踏板和防護軟板的配合設置，使用時患者足部放置在防護軟板上，進而通過患者足部緩慢用力使得防護軟板帶動踏板在圓桿上前后運動，從而便于患者訓練康復的作用，使得提高了該裝置的實用性，通過腳圈和綁帶的配合設置，使用時將患者腳踝放置在腳圈中，進而通過拉動綁帶調節腳圈緊度，從而起到了對腳圈進行大小調節的作用。

技術研發人員：胡瓊瓊
受保護的技術使用者：淳安縣中醫院
技術研發日：20240329
技術公布日：2025/3/20
