本技術涉及醫療器械，具體為一種新生兒臍靜脈導管固定貼。

背景技術：

1、臍靜脈導管通常用于初生72小時內的新生兒、危重兒、早產兒，尤其是極低體質量兒，在出生后一段時間內常常無法從胃腸途徑獲得足夠營養，需要大量的藥物治療和靜脈營養，通過臍靜脈導管給藥可使藥液迅速到達新生兒體內，達到快速搶救、治療等目的，目前臍靜脈導管咋使用過程中，主要通過搭建簡易支架、織物粘合使其豎直固定，該固定方式不僅對于醫生的操作手法有較為嚴格的要求，操作步驟繁瑣，操作不易控制、重復性差、而且只能短時間內達到豎直固定效果，穩定性差、平常護理患兒時容易因操作不慎使導管移位、脫落。

技術實現思路

1、基于此，本實用新型的目的是提供一種新生兒臍靜脈導管固定貼，以解決現有技術中的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種新生兒臍靜脈導管固定貼，包括固定貼，所述固定貼下側面設置有膠層，所述固定貼上設置有透明區，且透明區底端依次貫穿固定貼底端和膠層，所述透明區上設置有圓孔，所述固定貼上側面設置有擋板，且擋板設置在透明區前側，所述擋板內側面設置有第一雙面膠貼，所述擋板左右兩側分別設置有第一固定帶，且第一固定帶上分別設置有第一母魔術貼，所述第一固定帶外側設置有第二延伸布，所述擋板左右兩側分別設置有第一子魔術貼，所述第一固定帶上側面設置有第二雙面膠貼。

3、本實用新型進一步設置為，所述固定貼的材質為透氣材質。

4、通過采用上述技術方案，使得該固定貼的使用，讓新生兒的皮膚不受影響。

5、本實用新型進一步設置為，所述膠層的長度和寬度和分別與固定貼的長度和寬度相同。

6、通過采用上述技術方案，讓該固定貼的使用穩固性更好。

7、本實用新型進一步設置為，所述固定貼左右兩上側面均設置有第一延伸布。

8、通過采用上述技術方案，在取下固定貼時更方便。

9、本實用新型進一步設置為，所述第一母魔術貼和第二延伸布均設置有兩組，且第一母魔術貼和第二延伸布呈交錯設置。

10、通過采用上述技術方案，能夠更好的對導管起到固定作用。

11、本實用新型進一步設置為，所述透明區后側設置有卡槽，且卡槽開設在固定貼和有膠層上，所述卡槽左側設置有第二固定帶，且第二固定帶上設置有第二母魔術貼，所述卡槽右側設置有第二子魔術貼。

12、通過采用上述技術方案，使得導管固定效果更好。

13、綜上所述，本實用新型主要具有以下有益效果：

14、1、本實用新型通過設置固定貼、膠層、第一延伸布、透明區和圓孔，在使用過程中，膠層直接新生兒皮膚接觸，讓固定貼能夠固定貼附在新生兒指定位置，且透明區上的不同位置圓孔方便醫生進行臍靜脈導管的置入，在取下固定貼時，通過第一延伸布的作用，讓固定貼方便被取下；

15、2、本實用新型通過設置擋板、第一雙面膠貼、第一固定帶、第一母魔術貼、第二延伸布、第一子魔術貼和第二雙面膠貼，在固定臍靜脈導管時，讓導管進入到擋板內部，通過擋板內側第一雙面膠貼的粘貼固定作用，讓導管固定效果更好，使導管得到限位，此時通過第二延伸布帶動第一固定帶對導管上方起到限位，同時第一固定帶上的第二雙面膠貼能夠與導管上側面相粘貼連接，且第二延伸布上的第一母魔術貼與第一子魔術貼相連接，讓導管的穩定性更好。

技術特征：

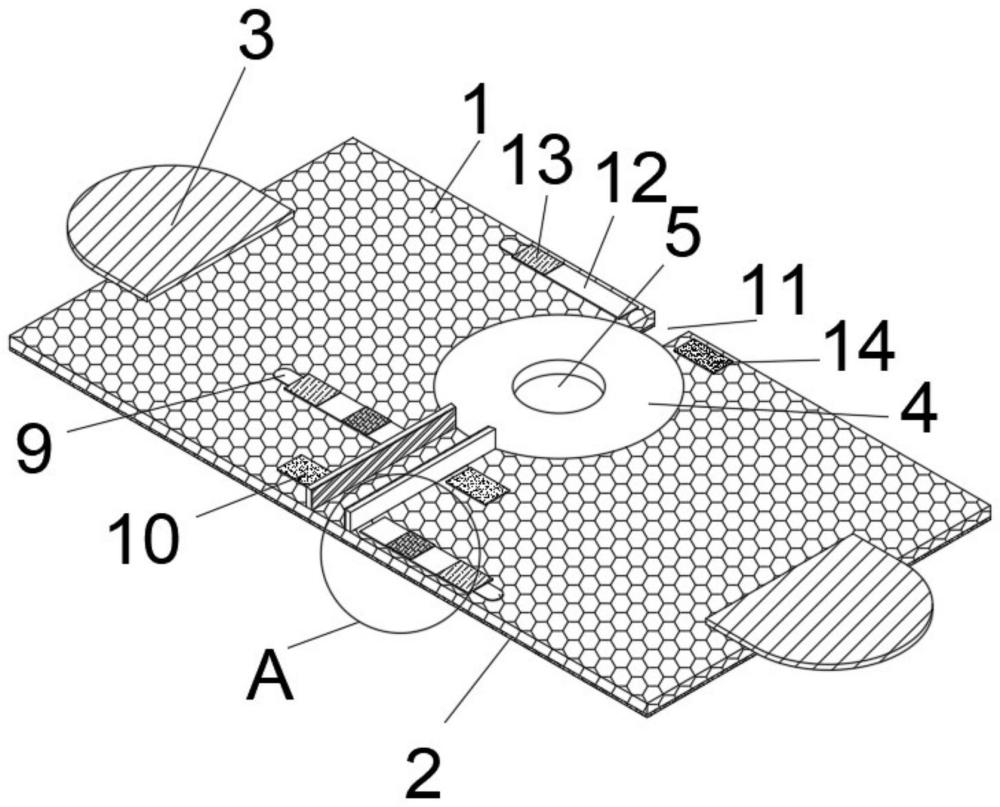

1.一種新生兒臍靜脈導管固定貼，包括固定貼(1)，其特征在于：所述固定貼(1)下側面設置有膠層(2)，所述固定貼(1)上設置有透明區(4)，且透明區(4)底端依次貫穿固定貼(1)底端和膠層(2)，所述透明區(4)上設置有圓孔(5)，所述固定貼(1)上側面設置有擋板(6)，且擋板(6)設置在透明區(4)前側，所述擋板(6)內側面設置有第一雙面膠貼(15)，所述擋板(6)左右兩側分別設置有第一固定帶(7)，且第一固定帶(7)上分別設置有第一母魔術貼(8)，所述第一固定帶(7)外側設置有第二延伸布(9)，所述擋板(6)左右兩側分別設置有第一子魔術貼(10)，所述第一固定帶(7)上側面設置有第二雙面膠貼(16)。

2.根據權利要求1所述的一種新生兒臍靜脈導管固定貼，其特征在于：所述固定貼(1)的材質為透氣材質。

3.根據權利要求1所述的一種新生兒臍靜脈導管固定貼，其特征在于：所述膠層(2)的長度和寬度和分別與固定貼(1)的長度和寬度相同。

4.根據權利要求1所述的一種新生兒臍靜脈導管固定貼，其特征在于：所述固定貼(1)左右兩上側面均設置有第一延伸布(3)。

5.根據權利要求1所述的一種新生兒臍靜脈導管固定貼，其特征在于：所述第一母魔術貼(8)和第二延伸布(9)均設置有兩組，且第一母魔術貼(8)和第二延伸布(9)呈交錯設置。

6.根據權利要求1所述的一種新生兒臍靜脈導管固定貼，其特征在于：所述透明區(4)后側設置有卡槽(11)，且卡槽(11)開設在固定貼(1)和有膠層(2)上，所述卡槽(11)左側設置有第二固定帶(12)，且第二固定帶(12)上設置有第二母魔術貼(13)，所述卡槽(11)右側設置有第二子魔術貼(14)。

技術總結
本技術公開了一種新生兒臍靜脈導管固定貼，涉及醫療器械技術領域，包括固定貼，其特征在于：所述固定貼下側面設置有膠層，所述固定貼上設置有透明區，且透明區底端依次貫穿固定貼底端和膠層，所述透明區上設置有圓孔，所述固定貼上側面設置有擋板，且擋板設置在透明區前側，所述擋板內側面設置有第一雙面膠貼，所述擋板左右兩側分別設置有第一固定帶。本技術通過設置固定貼、膠層、第一延伸布、透明區和圓孔，在使用過程中，膠層直接新生兒皮膚接觸，讓固定貼能夠固定貼附在新生兒指定位置，且透明區上的不同位置圓孔方便醫生進行臍靜脈導管的置入，在取下固定貼時，通過第一延伸布的作用，讓固定貼方便被取下。

技術研發人員：王新炳
受保護的技術使用者：石獅市醫院
技術研發日：20240411
技術公布日：2025/4/28
