本技術涉及特種建材檢測領域，具體公開了一種裝配式場道板底灌漿材料充填性檢測裝置。

背景技術：

1、灌漿材料是一種廣泛應用于大型設備基礎、橋梁支座部位、鋼筋套筒、裝配式構件拼接等場景，起連接、支撐等作用的特種工程材料，具有大流態、高強度、微膨脹等技術特點。充填性是灌漿材料的重要性質，目前主要是通過豎向膨脹率指標來反映，檢測方法采用《混凝土外加劑應用技術規范》（gb50119-2013）中的“附錄c?灌漿用膨脹砂漿豎向膨脹率的測定方法”，測量裝置主要由試模、千分表、支架、玻璃板、鋼質壓塊等組成，具有結構簡便，容易操作等優點，但存在讀數容易受到振動等外部環境影響的缺點。專利文獻《一種套筒灌漿料膨脹率檢測裝置》（公開號cn206788077u）采用外容器對千分表固定，起支架作用；專利文獻《一種便于調節的豎向膨脹率測定儀》（公開號cn213986479u）也對千分表支架進行改進；專利文獻《一種摻膨脹纖維抗裂劑灌漿材料豎向膨脹率測定裝置》（公開號cn210863733u）中的豎向膨脹率測定裝置增加了補水裝置，省去測量過程中頻繁潤濕棉絲的操作，有效減少棉絲失水干燥對灌漿料豎向膨脹率值的影響；專利文獻《一種套筒灌漿料泌水率與豎向膨脹率測定裝置》（公開號cn207036837u）公開的套筒灌漿料豎向膨脹率測定裝置，包括底座、筒體、頂推連接件、光滑鋼棒、百分表、緊固螺釘，百分表安裝在固定于底座的光滑鋼棒上，頂推件的活動位移通過百分表讀數來體現；專利文獻《一種套筒灌漿豎向膨脹率測定儀》（公開號cn110967472a）的百分表滑動設置在橫梁上；專利文獻《水泥基灌漿料豎向膨脹率測定裝置》（公開號cn219590066u）時用亞克力板替換了玻璃板，百分表測位移。裝配式場道板底灌注材料，使用場景不同于現有灌漿材料，預制場道板通過升降螺絲固定在水泥穩定級配碎石基層上，預制板拼接處通過灌縫料密封，灌漿材料通過進料口灌入，需填筑空間內不可能完全實現表面平整、光滑，比如基層表面和預制板底面，且因為空間大，一旦出現灌注不飽滿和灌漿收縮，跑道在受到飛機起降沖擊時荷載無法有效向基層和地基傳遞，預制板極易出現斷板破壞，因此對灌注充填性要求極高。現有灌漿材料變形檢測裝置僅能夠檢測單向膨脹，無法檢測收縮和評估充填的均勻性，無法評價對基層薄弱部位的滲透固結效果，因此不能全面反映灌漿材料對裝配式場道板底部空間的充填性，作為測試設備存在局限性。

技術實現思路

1、本實用新型的目的是提供一種裝配式場道板底灌漿材料充填性檢測裝置。

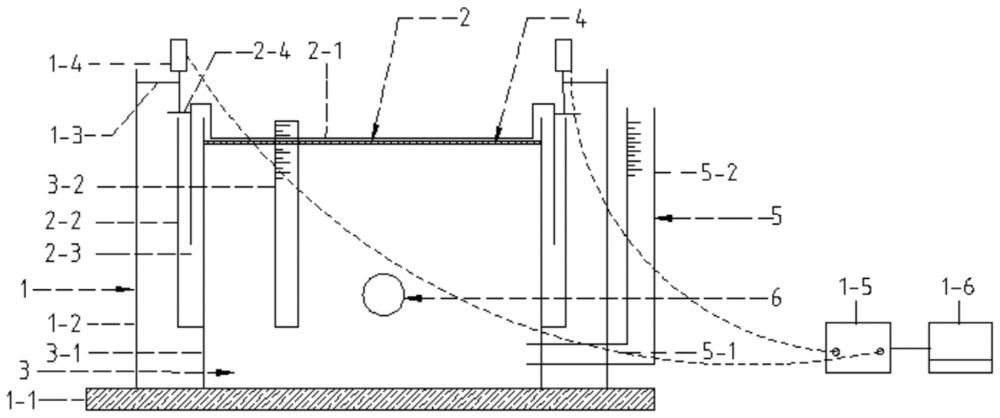

2、本實用新型的目的是這樣實現的：裝配式場道板底灌漿材料充填性檢測裝置，由雙向變形檢測組件、限位升降裝置、勻質性檢查組件、保濕養生組件、側向流充檢測組件、滲結組件構成，勻質性檢查組件通過試模底部的半球凹槽與變形檢測組件底板上的半球凸起嵌入連接，限位升降裝置的限位套筒膠結在勻質性檢查組件的試模側壁上，保濕養生組件的背面通過雙面膠貼合在限位升降裝置的凹形構件上，側向流充檢測組件、滲結組件分別以螺紋連接形式與勻質性檢查組件連通。其中：雙向變形檢測組件由底板、支架、夾持裝置、位移傳感器、位移采集儀、電腦組成，底板上安裝有支架，支架上安裝有夾持裝置，限位升降裝置兩端插進限位套筒后凹槽部分直接放進試模內，位移傳感器通過夾持裝置固定后與連接在限位升降裝置上的表托實現對灌漿材料膨脹和收縮性能的測定，位移傳感器與位移采集儀通過導線相連，位移采集儀通過數據線與電腦相連；限位升降裝置由凹形構件、限位套筒、潤滑脂、表托組成，限位套筒固定在試模上，灌注在限位套筒內，表托焊接在凹形構件上，凹形構件兩端插在潤滑脂中；保濕養生組件，采用含有羥基基團的塑料薄膜，實現灌漿材料的不補水有效養生；勻質性檢查組件，由材質為透明有機玻璃的試模和刻度達到毫米級的液位尺組成，液位尺粘貼試模上，通過透明試模可觀察內部材料是否出現泌水、泌漿等均勻性問題，通過液位尺可定量判定泌水、泌漿的嚴重程度；側向流充檢測組件，由透明材質的橫管和豎管組成l型構造，橫管通過螺紋連接與試模相連，豎管上帶有刻度，采用螺紋連接與橫管連通，通過豎管上的刻度和試模上的液位尺比較可反映灌漿材料對裝配式場道板底不同部位的充填程度，該組件因為采用透明材質，也可以觀察內部材料的均勻性；滲結組件由硅膠管和單粒級碎石組成，通過螺紋連接與試模連通，灌漿材料進入滲結組件后，在硅膠筒中的單粒級碎石中滲透并最終固結，灌漿材料固結后，拆下滲結組件，取出單粒級碎石，觀察密實情況、粘接情況，評估灌漿材料對基層薄弱部分的滲透加固效果。該裝置根據膨脹收縮性測定結果、勻質性觀察結果、側流效果、滲結效果，綜合評估裝配式場道板底灌漿材料的充填性，評價更全面，裝置也適用于注漿料、壓漿料、uhpc、薄層修復等大流動度材料充填性能的檢測評價。

3、與現有技術相比，本實用新型的有益效果是：

4、該裝置能夠全面評價裝配式場道板底灌漿材料對板底空間的充填效果，有助于預制板與水穩碎石基層的緊密有效連接，確保了預制板有足夠的承載能力和抗沖擊能力，實現了裝配式場道整體結構的穩定性和耐久性。

技術特征：

1.一種裝配式場道板底灌漿材料充填性檢測裝置，其特征在于：裝置由雙向變形檢測組件、限位升降裝置、勻質性檢查組件、保濕養生組件、側向流充檢測組件、滲結組件構成，勻質性檢查組件通過試模底部的半球凹槽與變形檢測組件底板上的半球凸起嵌入連接，限位升降裝置的限位套筒膠結在勻質性檢查組件的試模側壁上，保濕養生組件的背面通過雙面膠貼合在限位升降裝置的凹形構件上，側向流充檢測組件、滲結組件分別以螺紋連接形式與勻質性檢查組件連通。

2.根據權利要求1所述的一種裝配式場道板底灌漿材料充填性檢測裝置，其特征在于：所述雙向變形檢測組件由底板、支架、夾持裝置、位移傳感器、位移采集儀、電腦、半球凸起組成，底板上安裝有支架，支架上安裝有夾持裝置，限位升降裝置兩端插進限位套筒后凹槽部分直接放進試模內，位移傳感器通過夾持裝置固定后與連接在限位升降裝置上的表托實現對灌漿材料膨脹和收縮性能的測定，位移傳感器與位移采集儀通過導線相連，位移采集儀通過數據線與電腦相連，半球凸起與底板通過鋼板切削工藝得到、自成一體。

3.根據權利要求1所述的一種裝配式場道板底灌漿材料充填性檢測裝置，其特征在于：所述限位升降裝置由凹形構件、限位套筒、潤滑脂、表托組成，限位套筒固定在試模上，灌注在限位套筒內，表托焊接在凹形構件上，凹形構件兩端插在潤滑脂中。

4.根據權利要求1所述的一種裝配式場道板底灌漿材料充填性檢測裝置，其特征在于：所述保濕養生組件，采用含有羥基基團的塑料薄膜。

5.根據權利要求1所述的一種裝配式場道板底灌漿材料充填性檢測裝置，其特征在于：所述勻質性檢查組件，由材質為透明有機玻璃的試模、刻度達到毫米級的液位尺、半球凹槽組成，液位尺粘貼試模上，半球凹槽通過在試模的底部中央鉆銑得到。

6.根據權利要求1所述的一種裝配式場道板底灌漿材料充填性檢測裝置，其特征在于：所述側向流充檢測組件，由透明材質的橫管和豎管組成l型構造，橫管通過螺紋連接與試模相連，豎管上帶有刻度，采用螺紋連接與橫管連通。

7.根據權利要求1所述的一種裝配式場道板底灌漿材料充填性檢測裝置，其特征在于：所述滲結組件由硅膠管和單粒級碎石組成，通過螺紋連接與試模連通。

技術總結
本技術公開了一種裝配式場道板底灌漿材料充填性檢測裝置，由雙向變形檢測組件、限位升降裝置、勻質性檢查組件、保濕養生組件、側向流充檢測組件、滲結組件構成，其中，保濕養生膜實現灌漿材料的不補水有效養生；限位升降裝置，連同雙向變形測定組件，能夠準確檢測灌漿材料的膨脹和收縮性能；裝盛灌漿材料的試模為透明有機玻璃，可觀察內部材料的均勻性；安裝在試模側壁上的側向流充檢測組件采用L型構造，用于測試評估流動填充情況；滲結組件，用于評估灌漿材料對基層松散部位的滲透固結作用。該裝置能夠更全面檢測裝配式場道板底灌漿材料的充填性，也適用于注漿料、壓漿料、UHPC、薄層修復等大流動度材料充填性能的檢測評價。

技術研發人員：楊樹人,馬高峰,吳春增,劉志鵬,李樹才
受保護的技術使用者：山東正珩新材料科技有限責任公司
技術研發日：20240411
技術公布日：2025/4/28
