本技術屬于醫療器械，具體涉及一種婦科推藥器。

背景技術：

1、陰道炎、宮頸炎是婦科最為常見的病癥，這類疾病的治療手段主要以藥物外用為主，由于患處生理結構的特殊性，在使用推藥器時，常需要用手將陰道撐開，在將推藥器深入陰道內對患處進行涂藥處理，然而由于管體的直徑較大，在深入的過程中若沒有控制好方向極易對傷口造成二次傷害，并且現有的推藥器通常需要醫護人員或家屬的協助來進行上藥，無法提供良好的視線，患者無法自己一個人進行使用，且使用起來不夠便捷，無法確保患者的隱私，因此，設計一種婦科推藥器。

技術實現思路

1、本實用新型的目的在于提供一種婦科推藥器，旨在解決現有技術中在使用推藥器時，常需要用手將陰道撐開，在將推藥器深入陰道內對患處進行涂藥處理，然而由于管體的直徑較大，在深入的過程中若沒有控制好方向極易對傷口造成二次傷害，并且現有的推藥器通常需要醫護人員或家屬的協助來進行上藥，無法提供良好的視線，患者無法自己一個人進行使用，且使用起來不夠便捷，無法確保患者的隱私等問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種婦科推藥器儲藥機構，所述儲藥機構的底部連接有推藥結構，所述儲藥機構的右側設置有可調節式反光機構，且推藥結構和可調節式反光機構分別設置在儲藥機構的左右兩側，所述儲藥機構包括儲藥管，所述儲藥管的頂部卡接有管蓋，所述儲藥管的左側設置有微型增壓泵，且微型增壓泵與儲藥管連通，所述儲藥管的底部連通有錐形管，所述錐形管與推藥機構連通，且推藥機構設置有30-45°的傾斜角度。

4、優選的，所述推藥機構包括勾管，所述勾管連通于錐形管的底部，所述勾管的另一端連通有推藥管，所述推藥管的末端開設有多個等距分布的排藥孔。

5、優選的，所述可調節式反光機構包括固定桿，所述固定桿固定于錐形管上，所述固定桿的另一端固定有連接件，所述連接件內通過轉軸轉動連接有反光鏡，所述連接件的前側螺紋連接有鎖緊螺栓，且鎖緊螺栓與連接件內的轉軸相接觸，所述鎖緊螺栓的前端固定有擰蓋。

6、優選的，所述擰蓋的表面套設有帶有防滑紋的橡膠套。

7、優選的，所述儲藥管的側壁上固定有把手，且把手的表面套設有防滑套，所述把手上設置有控制按鈕，且控制按鈕與微型增壓泵電性連接。

8、優選的，所述管蓋的底部固定有密封圈，且密封圈與儲藥管相匹配。

9、優選的，所述儲藥管的表面開設有刻度，且儲藥管的右側設為透明玻璃材質。

10、優選的，所述推藥管的末端設置有圓弧倒角，且推藥管的表面套設有硅膠層。

11、與現有技術相比，本實用新型的有益效果是：

12、1、本方案中，整個推藥器結構設置合理，構思巧妙，使用便捷，適用于患者單獨使用，有利于保護患者的隱私，且整個推藥器的體積較小，便于攜帶，推藥的物質可為藥液或藥膏，適配范圍廣，且上藥過程較為緩和，提高了患者的使用舒適度，倒鉤形的設計也能避免藥物的漏出，同時配合可調節式反光機構大大提高了使用的便捷和視線，具有較強的實用性，可有效解決現有技術中在使用推藥器時，常需要用手將陰道撐開，在將推藥器深入陰道內對患處進行涂藥處理，然而由于管體的直徑較大，在深入的過程中若沒有控制好方向極易對傷口造成二次傷害，并且現有的推藥器通常需要醫護人員或家屬的協助來進行上藥，無法提供良好的視線，患者無法自己一個人進行使用，且使用起來不夠便捷，無法確保患者的隱私等問題，本實用新型在使用時，首先將儲藥機構中的儲藥管通過卡接的管蓋向藥物向儲藥管內注入，然后關閉管蓋，此時，通過微型增壓泵的增壓，藥物會通過儲藥管底部的錐形管向推藥結構中流入，并通過推藥結構向患者待涂藥處進行上藥，而整個上藥過程由于推藥結構與儲藥管之間角度的設置，可以讓整個儲藥管處于水平的狀態持續上藥，從而提高上藥的持續性和穩定性，并且不會造成浪費；

13、2、本方案中，推藥結構即通過推藥管向患者私處插入，并通過連通的勾管及多個排藥孔向患者帶涂藥處進行均勻地涂藥，上藥效果好，同時不會造成二次傷害，便于提高患者的使用舒適度，可調節式反光機構即通過設置在儲藥管右側的反光鏡來對上藥過程進行反光照射，便于患者的觀察，并且整個反光鏡可通過轉軸在連接件支架轉動，并通過擰動擰蓋帶動鎖緊螺栓的轉動對連接件內的轉軸進行鎖緊，以使整個角度調節完成后的反光鏡得以固定，角度調節起來也較為便捷，并且不會對上藥形成障礙，在擰蓋的表面套設有帶有防滑紋的橡膠套可提高手動轉動的摩擦力，提高調節的便捷度，帶有防滑套的把手可為整個裝置的使用提供著力點，并且把手上的控制按鈕可用于對微型增壓泵進行控制，大大提高了整個推藥器使用的便捷度，管蓋底部密封圈的設置可用于管蓋與儲藥管進行密封，避免微型增壓泵的增壓使空氣向上漏出，失去了增壓推藥的效果，儲藥管表面的刻度配合透明材質的儲藥管可清楚地判斷推藥量，有效避免藥物的浪費，在推藥管的末端設置有圓弧倒角配合推藥管表層的硅膠層可避免推藥管對患者造成不適，提高患者使用的舒適度。

技術特征：

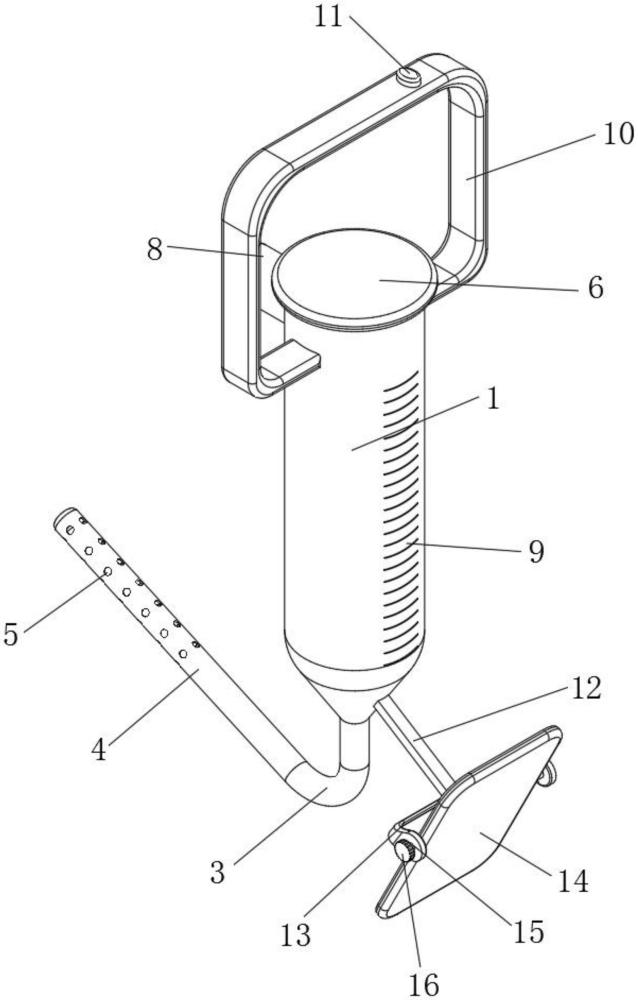

1.一種婦科推藥器，其特征在于：包括儲藥機構，所述儲藥機構的底部連接有推藥結構，所述儲藥機構的右側設置有可調節式反光機構，且推藥結構和可調節式反光機構分別設置在儲藥機構的左右兩側，所述儲藥機構包括儲藥管(1)，所述儲藥管(1)的頂部卡接有管蓋(6)，所述儲藥管(1)的左側設置有微型增壓泵(8)，且微型增壓泵(8)與儲藥管(1)連通，所述儲藥管(1)的底部連通有錐形管(2)，所述錐形管(2)與推藥機構連通，且推藥機構設置有30-45°的傾斜角度。

2.根據權利要求1所述的婦科推藥器，其特征在于：所述推藥機構包括勾管(3)，所述勾管(3)連通于錐形管(2)的底部，所述勾管(3)的另一端連通有推藥管(4)，所述推藥管(4)的末端開設有多個等距分布的排藥孔(5)。

3.根據權利要求1所述的婦科推藥器，其特征在于：所述可調節式反光機構包括固定桿(12)，所述固定桿(12)固定于錐形管(2)上，所述固定桿(12)的另一端固定有連接件(13)，所述連接件(13)內通過轉軸轉動連接有反光鏡(14)，所述連接件(13)的前側螺紋連接有鎖緊螺栓(15)，且鎖緊螺栓(15)與連接件(13)內的轉軸相接觸，所述鎖緊螺栓(15)的前端固定有擰蓋(16)。

4.根據權利要求3所述的婦科推藥器，其特征在于：所述擰蓋(16)的表面套設有帶有防滑紋的橡膠套。

5.根據權利要求1所述的婦科推藥器，其特征在于：所述儲藥管(1)的側壁上固定有把手(10)，且把手(10)的表面套設有防滑套，所述把手(10)上設置有控制按鈕(11)，且控制按鈕(11)與微型增壓泵(8)電性連接。

6.根據權利要求1所述的婦科推藥器，其特征在于：所述管蓋(6)的底部固定有密封圈(7)，且密封圈(7)與儲藥管(1)相匹配。

7.根據權利要求1所述的婦科推藥器，其特征在于：所述儲藥管(1)的表面開設有刻度(9)，且儲藥管(1)的右側設為透明玻璃材質。

8.根據權利要求2所述的婦科推藥器，其特征在于：所述推藥管(4)的末端設置有圓弧倒角，且推藥管(4)的表面套設有硅膠層。

技術總結
本技術提供一種婦科推藥器，屬于醫療器械技術領域，該婦科推藥器儲藥機構，儲藥機構的底部連接有推藥結構，儲藥機構的右側設置有可調節式反光機構，且推藥結構和可調節式反光機構分別設置在儲藥機構的左右兩側，儲藥機構包括儲藥管，儲藥管的頂部卡接有管蓋，儲藥管的左側設置有微型增壓泵，整個推藥器結構設置合理，構思巧妙，使用便捷，適用于患者單獨使用，有利于保護患者的隱私，且整個推藥器的體積較小，便于攜帶，推藥的物質可為藥液或藥膏，適配范圍廣，且上藥過程較為緩和，提高了患者的使用舒適度，倒鉤形的設計也能避免藥物的漏出，同時配合可調節式反光機構大大提高了使用的便捷和視線，具有較強的實用性。
