本技術涉及廢水除硼，具體為一種廢水處理用除硼裝置。

背景技術：

1、廢水除硼的方法主要包括化學沉淀法、吸附法、樹脂法、反滲透膜法和萃取法，化學沉淀法，適用于處理高濃度含硼廢水，通過向廢水中添加無機酸或堿，使硼轉化為難溶的硼酸或硼酸鹽，進而進行分離，這種方法需要消耗大量沉淀劑，且需要調節ph值至堿性。

2、廢水經過化學沉淀除硼后大量的硼酸鹽等析出物粘接在罐體內壁上，現有技術中除硼裝置體積較大，內壁上所附著的析出物不便于被清理，影響后續廢水除硼的工作，且析出物長時間附著在金屬裝置內壁上會腐蝕金屬，進而影響除硼裝置的工作壽命。

技術實現思路

1、本實用新型的目的在于提供一種廢水處理用除硼裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種廢水處理用除硼裝置，包括安裝座和罐體，其特征在于：所述罐體通過第一滑架與安裝座滑動連接，所述安裝座上設有第一絲桿與第二絲桿，所述第一絲桿貫穿第一滑架并與第一滑架螺紋連接，所述安裝座上設有安裝架，所述罐體內設有四組對稱分布的濾網架，所述安裝架下方設有四組對稱分布的移動架，四組所述移動架與濾網架對應設置，所述濾網架通過安裝軸與移動架轉動連接，所述安裝軸上套接有齒輪，所述移動架內設有齒條，所述移動架內設有氣缸。

3、作為本技術方案的進一步優選的，所述齒條與氣缸活塞桿的輸出端連接，所述齒條與移動架滑動連接，所述齒條與齒輪嚙合連接，所述安裝架與安裝座轉動連接，所述安裝座上設有電機，所述安裝架通過轉軸與電機的輸出端連接。

4、作為本技術方案的進一步優選的，所述安裝架內設有第一雙向螺紋桿和第二雙向螺紋桿，所述第一雙向螺紋桿與第二雙向螺紋桿呈垂直分布，所述第一雙向螺紋桿與第二雙向螺紋桿分別與兩組移動架對應設置，所述第一雙向螺紋桿與第二雙向螺紋桿均套接有第一錐齒輪，所述安裝架內設有第二錐齒輪，所述安裝架內設有第二馬達。

5、作為本技術方案的進一步優選的，所述第一雙向螺紋桿與第二雙向螺紋桿的兩端均貫穿安裝架并與安裝架轉動連接，所述第一雙向螺紋桿與第二雙向螺紋桿均分別貫穿兩組移動架并分別與兩組移動架螺紋連接，所述第一錐齒輪與第二錐齒輪嚙合連接，所述第二錐齒輪通過轉軸與第二馬達的輸出端連接。

6、作為本技術方案的進一步優選的，所述第一絲桿與第二絲桿的兩端均貫穿安裝座并與安裝座轉動連接，所述安裝座上設有兩組第一馬達，所述第一絲桿與第二絲桿分別與對應的第一馬達的輸出端連接，所述安裝座上設有第二滑架，所述第二滑架上設有清潔刷，所述清潔刷下方設有高壓噴頭。

7、作為本技術方案的進一步優選的，所述第二滑架與安裝座滑動連接，所述第二絲桿貫穿第二滑架并與第二滑架螺紋連接，所述高壓噴頭與清潔刷均與濾網架對應設置。

8、本實用新型提供了一種廢水處理用除硼裝置，具備以下有益效果：

9、（1）本實用新型通過設置四組可以拆卸并拼合的濾網架方便工作人員對于濾網架的內部進行靈活清潔，減少除硼裝置內壁析出物的附著，避免影響后續廢水除硼的工作，且避免析出物對于金屬制濾網架的腐蝕；通過氣缸帶動齒條滑動，配合齒輪使得安裝軸轉動一百八十度，分別將四組濾網架的內側翻轉至外，隨后開啟第二馬達帶動第二錐齒輪轉動，配合第一錐齒輪使得第一雙向螺紋桿或第二雙向螺紋桿轉動，推動兩組移動架帶動濾網架內側面貼合清潔刷，隨后開啟第一馬達帶動第二絲桿轉動，在安裝座的限位作用下使得第二滑架帶動清潔刷以及高壓噴頭滑動，對于濾網架進行徹底的清潔，保證對于濾網架上附著的析出物的清潔，避免影響后需的廢水除硼的工作。

10、（2）本實用新型通過罐體和濾網架的配合對于廢水進行除硼工作，而在清潔濾網時將罐體與濾網架分離，保證對于濾網架的徹底清潔，保證除硼工作的正常進行，且對于濾網架以及罐體進行保護，延長除硼裝置的使用壽命。

技術特征：

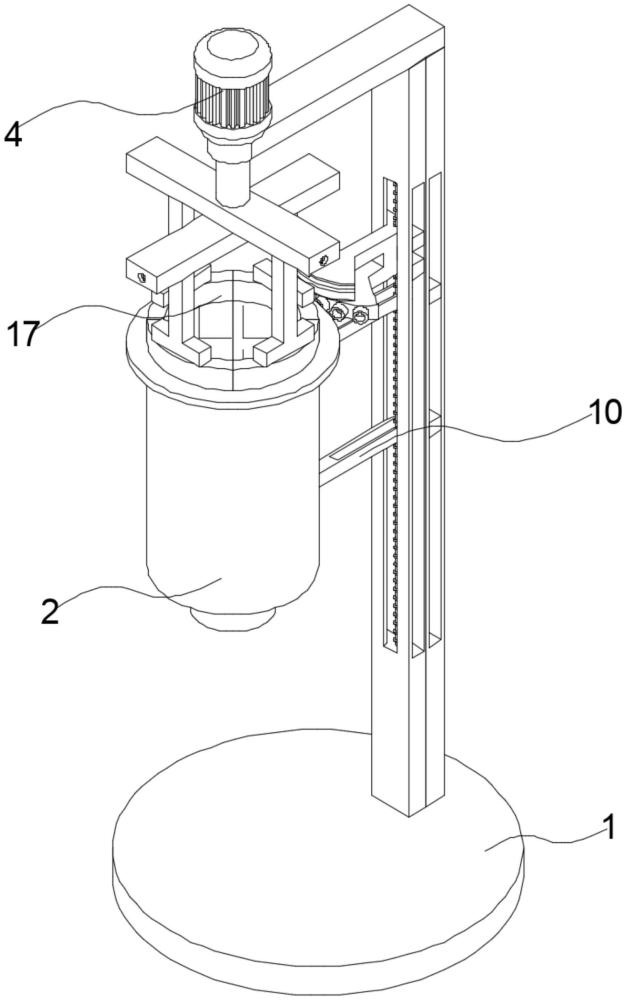

1.一種廢水處理用除硼裝置，包括安裝座（1）和罐體（2），其特征在于：所述罐體（2）通過第一滑架（10）與安裝座（1）滑動連接，所述安裝座（1）上設有第一絲桿（5）與第二絲桿（6），所述第一絲桿（5）貫穿第一滑架（10）并與第一滑架（10）螺紋連接，所述安裝座（1）上設有安裝架（3），所述罐體（2）內設有四組對稱分布的濾網架（17），所述安裝架（3）下方設有四組對稱分布的移動架（16），四組所述移動架（16）與濾網架（17）對應設置，所述濾網架（17）通過安裝軸（18）與移動架（16）轉動連接，所述安裝軸（18）上套接有齒輪（19），所述移動架（16）內設有齒條（20），所述移動架（16）內設有氣缸（21）。

2.根據權利要求1所述的一種廢水處理用除硼裝置，其特征在于：所述齒條（20）與氣缸（21）活塞桿的輸出端連接，所述齒條（20）與移動架（16）滑動連接，所述齒條（20）與齒輪（19）嚙合連接，所述安裝架（3）與安裝座（1）轉動連接，所述安裝座（1）上設有電機（4），所述安裝架（3）通過轉軸與電機（4）的輸出端連接。

3.根據權利要求1所述的一種廢水處理用除硼裝置，其特征在于：所述安裝架（3）內設有第一雙向螺紋桿（11）和第二雙向螺紋桿（12），所述第一雙向螺紋桿（11）與第二雙向螺紋桿（12）呈垂直分布，所述第一雙向螺紋桿（11）與第二雙向螺紋桿（12）分別與兩組移動架（16）對應設置，所述第一雙向螺紋桿（11）與第二雙向螺紋桿（12）均套接有第一錐齒輪（13），所述安裝架（3）內設有第二錐齒輪（14），所述安裝架（3）內設有第二馬達（15）。

4.根據權利要求3所述的一種廢水處理用除硼裝置，其特征在于：所述第一雙向螺紋桿（11）與第二雙向螺紋桿（12）的兩端均貫穿安裝架（3）并與安裝架（3）轉動連接，所述第一雙向螺紋桿（11）與第二雙向螺紋桿（12）均分別貫穿兩組移動架（16）并分別與兩組移動架（16）螺紋連接，所述第一錐齒輪（13）與第二錐齒輪（14）嚙合連接，所述第二錐齒輪（14）通過轉軸與第二馬達（15）的輸出端連接。

5.根據權利要求1所述的一種廢水處理用除硼裝置，其特征在于：所述第一絲桿（5）與第二絲桿（6）的兩端均貫穿安裝座（1）并與安裝座（1）轉動連接，所述安裝座（1）上設有兩組第一馬達（7），所述第一絲桿（5）與第二絲桿（6）分別與對應的第一馬達（7）的輸出端連接，所述安裝座（1）上設有第二滑架（22），所述第二滑架（22）上設有清潔刷（8），所述清潔刷（8）下方設有高壓噴頭（9）。

6.根據權利要求5所述的一種廢水處理用除硼裝置，其特征在于：所述第二滑架（22）與安裝座（1）滑動連接，所述第二絲桿（6）貫穿第二滑架（22）并與第二滑架（22）螺紋連接，所述高壓噴頭（9）與清潔刷（8）均與濾網架（17）對應設置。

技術總結
本技術公開了一種廢水處理用除硼裝置，包括安裝座和罐體，所述罐體通過第一滑架與安裝座滑動連接，所述安裝座上設有第一絲桿與第二絲桿，所述第一絲桿貫穿第一滑架并與第一滑架螺紋連接，所述安裝座上設有安裝架，所述罐體內設有四組對稱分布的濾網架，所述安裝架下方設有四組對稱分布的移動架，四組所述移動架與濾網架對應設置，所述濾網架通過安裝軸與移動架轉動連接，所述安裝軸上套接有齒輪，所述移動架內設有齒條，所述移動架內設有氣缸，通過設置四組可以拆卸并拼合的濾網架方便工作人員對于濾網架的內部進行靈活清潔，減少除硼裝置內壁析出物的附著，避免影響后續廢水除硼的工作，且避免析出物對于金屬制濾網架的腐蝕。

技術研發人員：劉建軍,嵇海劍
受保護的技術使用者：蘇州大圖環境工程設備有限公司
技術研發日：20240416
技術公布日：2025/4/28
