本技術涉及醫療器械，具體為一種腎動脈術中低溫裝置。

背景技術：

1、腎部分切除術主要適用于腫瘤直徑小于3cm的腎癌、孤立腎腫瘤、雙側腎腫瘤、腎錯構瘤等良性腫瘤，及節段性腎血管畸形、重復腎畸形伴引流不暢、局限性腎損傷伴出血及尿外滲、局限在腎上或下極的多發性結石等疾病，手術難度較大，其主要的困難在于手術時出血的控制、腎切面的處理以及腎功能的保護，但因其保留腎功能的理念得到國內國際泌尿界的肯定，所以此手術有很好的前景。

2、在手術進行時，手術過程中需要在幾乎無血狀態下進行，使出血量得到最大程度減少，則需要低溫裝置軟管纏繞在腎動脈外周，對其低溫保護，然而患者在手術臺上進行手術，軟管延長至手術臺上容易與手術臺貼合，進而容易出現彎折的情況，進而導致零度鹽水無法流通速率低，降低裝置低溫保護的效果。

3、所以我們提出了一種腎動脈術中低溫裝置，以便于解決上述中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種腎動脈術中低溫裝置，以解決上述背景技術提出患者在手術臺上進行手術，軟管延長至手術臺上容易與手術臺貼合，進而容易出現彎折的情況，進而導致零度鹽水無法流通速率低，降低裝置低溫保護的效果的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種腎動脈術中低溫裝置，包括低溫箱，所述低溫箱的底部靠近四周處均固定安裝有鎖止萬向輪，低溫箱的內腔底部靠近一側處固定安裝有制冷器，低溫箱的內腔底部靠近另一側處固定安裝有泵體，泵體的另一側處插接有出水管，出水管貫穿低溫箱的內腔側壁，低溫箱的后側靠近底部處插接有回水管，低溫箱的另一側處設有支撐組件，支撐組件上設置有調節組件；

3、所述支撐組件包括滑動連接在低溫箱另一側處的滑動板和固定安裝在滑動板另一側靠近前后兩側處的l形支架，l形支架的頂部共同固定安裝有安裝板，安裝板的頂部固定安裝有若干個豎桿，豎桿的頂端均固定安裝有u形板。

4、優選的，所述u形板相對的一側靠近兩側處均固定安裝有伸縮柱，相鄰兩個伸縮柱的端部共同固定安裝有夾板，彈簧的兩端分別與相鄰u形板和相鄰夾板固定連接。

5、優選的，所述調節組件的一側靠近頂部處固定安裝有支撐板和活動貫穿支撐板的后側靠近中間位置處的蝸桿，蝸桿的另一側嚙合有蝸輪，蝸輪的底部圓心處固定安裝有螺紋桿，螺紋桿的外周靠近中間底端處螺紋連接有螺紋套，螺紋套的前側與滑動板固定連接。

6、優選的，所述蝸桿的后端固定安裝有旋鈕，旋鈕的后側外周固定安裝有若干個防滑墊。

7、優選的，所述防滑墊由橡膠材質所制。

8、優選的，所述螺紋桿的外周靠近頂端處和底部處均轉動連接有矩形板，且矩形板均與低溫箱的另一側固定連接。

9、優選的，所述低溫箱的前側靠近頂部處固定安裝有溫控器，低溫箱的前側靠近一側處設置有指示面板，低溫箱的頂部靠近中間位置處插接有進料管。

10、與現有技術相比，本實用新型的有益效果是：

11、1、通過將外界軟管與出水管連接，并將其搭至豎桿的頂部，能夠?qū)浌苓M行支撐，且通過設置伸縮柱、彈簧和夾板能夠?qū)ν饨畿浌苓M行固定，能夠防止其掉落，且能夠防止軟管彎折，提高零度鹽水流通速率，提高裝置對腎動脈低溫保護效果。

12、2、在蝸桿的旋轉下能夠使與之嚙合的蝸輪旋轉，進而使螺紋桿旋轉，通過螺紋連接在螺紋桿外周的螺紋套能夠?qū)瑒影宓母叨冗M行調節，進而能夠適用于對調節后的不同高度的軟管支撐，提高裝置的使用范圍。

技術特征：

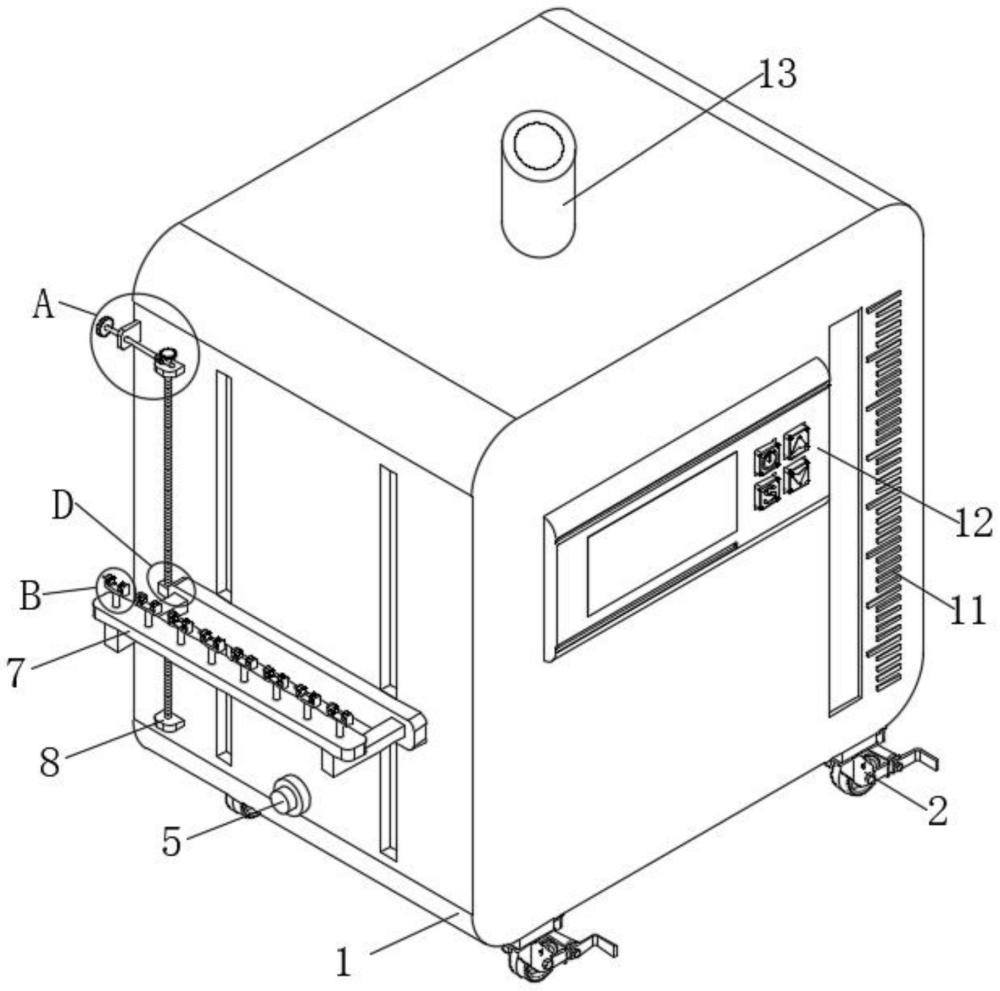

1.一種腎動脈術中低溫裝置，包括低溫箱(1)，其特征在于：所述低溫箱(1)的底部靠近四周處均固定安裝有鎖止萬向輪(2)，低溫箱(1)的內腔底部靠近一側處固定安裝有制冷器(3)，低溫箱(1)的內腔底部靠近另一側處固定安裝有泵體(4)，泵體(4)的另一側處插接有出水管(5)，出水管(5)貫穿低溫箱(1)的內腔側壁，低溫箱(1)的后側靠近底部處插接有回水管(6)，低溫箱(1)的另一側處設有支撐組件(7)，支撐組件(7)上設置有調節組件(8)；

2.根據權利要求1所述的一種腎動脈術中低溫裝置，其特征在于：所述u形板(75)相對的一側靠近兩側處均固定安裝有伸縮柱(751)，相鄰兩個伸縮柱(751)的端部共同固定安裝有夾板(753)，彈簧(752)的兩端分別與相鄰u形板(75)和相鄰夾板(753)固定連接。

3.根據權利要求1所述的一種腎動脈術中低溫裝置，其特征在于：所述調節組件(8)的一側靠近頂部處固定安裝有支撐板(81)和活動貫穿支撐板(81)的后側靠近中間位置處的蝸桿(82)，蝸桿(82)的另一側嚙合有蝸輪(83)，蝸輪(83)的底部圓心處固定安裝有螺紋桿(84)，螺紋桿(84)的外周靠近中間底端處螺紋連接有螺紋套(85)，螺紋套(85)的前側與滑動板(71)固定連接。

4.根據權利要求3所述的一種腎動脈術中低溫裝置，其特征在于：所述蝸桿(82)的后端固定安裝有旋鈕(821)，旋鈕(821)的后側外周固定安裝有若干個防滑墊(822)。

5.根據權利要求4所述的一種腎動脈術中低溫裝置，其特征在于：所述防滑墊(822)由橡膠材質所制。

6.根據權利要求3所述的一種腎動脈術中低溫裝置，其特征在于：所述螺紋桿(84)的外周靠近頂端處和底部處均轉動連接有矩形板(841)，且矩形板(841)均與低溫箱(1)的另一側固定連接。

7.根據權利要求1所述的一種腎動脈術中低溫裝置，其特征在于：所述低溫箱(1)的前側靠近頂部處固定安裝有溫控器(12)，低溫箱(1)的前側靠近一側處設置有指示面板(11)，低溫箱(1)的頂部靠近中間位置處插接有進料管(13)。

技術總結
本技術涉及醫療器械技術領域，且公開了一種腎動脈術中低溫裝置，包括低溫箱，所述低溫箱的底部靠近四周處均固定安裝有鎖止萬向輪，低溫箱的內腔底部靠近一側處固定安裝有制冷器，低溫箱的內腔底部靠近另一側處固定安裝有泵體，泵體的另一側處插接有出水管，出水管貫穿低溫箱的內腔側壁，低溫箱的后側靠近底部處插接有回水管，低溫箱的另一側處設有支撐組件，支撐組件上設置有調節組件，通過將外界軟管與出水管連接，并將其搭至豎桿的頂部，能夠?qū)浌苓M行支撐，且通過設置伸縮柱、彈簧和夾板能夠?qū)ν饨畿浌苓M行固定，能夠防止其掉落，且能夠防止軟管彎折，提高零度鹽水流通速率，提高裝置對腎動脈低溫保護效果。

技術研發人員：陳舜琦,王小利,漆明欣,李天萍
受保護的技術使用者：重慶市開州區人民醫院
技術研發日：20240424
技術公布日：2025/3/20
