本技術涉及醫療器械，特別涉及一種尿液留置器。

背景技術：

1、對于危重病人，特別是肝、心、腦、腎等重要臟器衰竭和外科大、中型手術后患者，需要嚴密觀察病人24小時的尿量，以了解病情，確定治療方案。24小時尿液蛋白標本是臨床進行尿蛋白定量檢測的標本留取方法之一，不僅是腎臟疾病的診斷、療效觀察、更是對其他系統疾病的診斷、預后也有重要參考價值。

2、患者、家屬或者護士需要將患者每次的尿液倒入到盛尿的容器中，并用筆記記錄時間。護士需要每班詢問及記錄登記患者在本班的尿液信息，并匯報給醫生。但是，患者、家屬或者護士在測算、登記、匯總及匯報的過程中，會出現對尿液存留時間信息漏登記、錯登記的現象。

技術實現思路

1、本實用新型的主要目的是提出一種尿液留置器，旨在實現自動記錄尿液的時間信息以解決臨床對患者尿液信息的錯記、漏記。

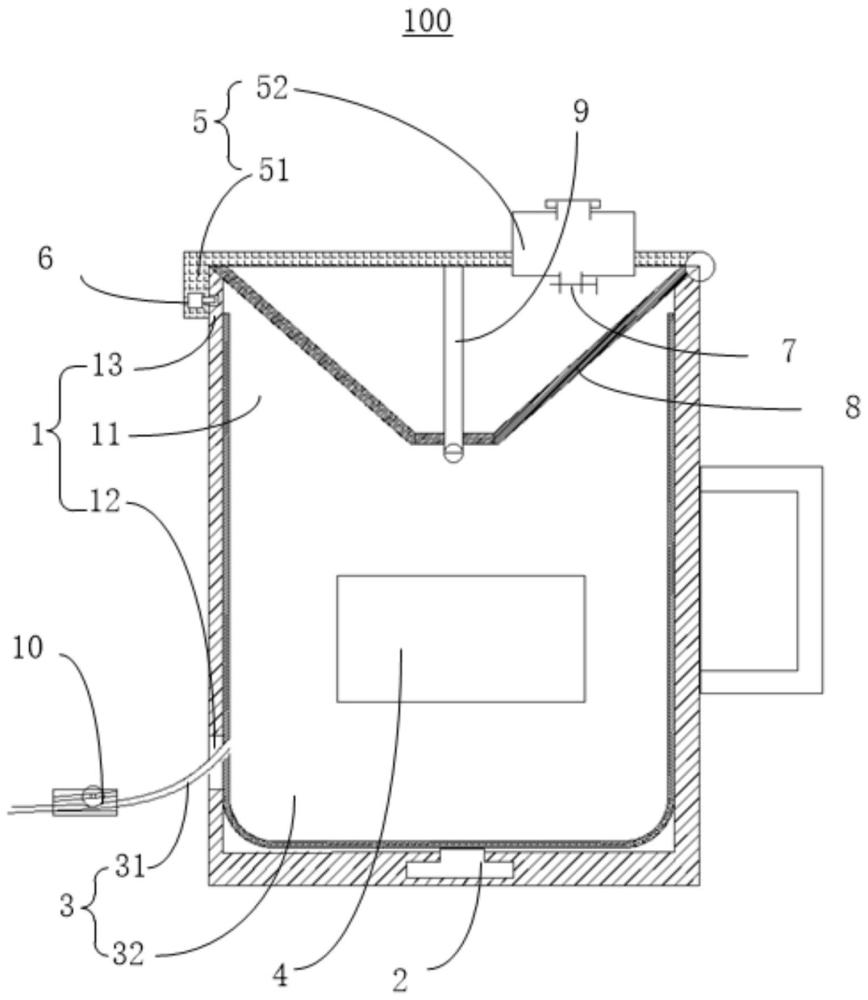

2、為實現上述目的，本實用新型提出的尿液留置器，所述尿液留置器包括：殼體、壓力傳感器、容器杯、顯示屏以及計時器；殼體具有上端開口的空腔；壓力傳感器固定設置于所述空腔底部；容器杯用于盛裝尿液，放置于所述空腔內與所述壓力傳感器抵接；顯示屏固定設置于所述殼體外側；以及，計時器固定設置于所述殼體，分別與所述壓力傳感器、所述顯示屏電性連接；其中，所述壓力傳感器用于向所述計時器發送壓力信號，所述計時器用于在接受所述壓力信號后開始計時并向所述顯示器發送時間信號，所述顯示屏在接受所述時間信號后顯示計時信息。

3、在一實施方式中，所述尿液留置器還包括：

4、蓋體，轉動設置于所述殼體開口位置，所述蓋體具有彎折部，所述彎折部以在所述蓋體蓋合所述殼體開口時與所述殼體外側壁相對設置；

5、電缸，固定設置于所述彎折部，所述殼體外側壁對應于所述電缸設置有卡槽；

6、控制器，分別與所述電缸、所述計時器電性連接。

7、在一實施方式中，所述蓋體具有朝向所述殼體開口設置的容納腔用于容納防腐劑；所述尿液留置器還包括閥體，所述閥體設置于所述容納腔開口位置，所述控制器與所述閥體電性連接。

8、在一實施方式中，所述尿液留置器還包括漏斗，所述漏斗轉動設置于所述殼體開口位置且位于所述殼體和所述蓋體之間。

9、在一實施方式中，所述尿液留置器還包括：超聲波液位傳感器，固定設置于所述蓋體朝向所述殼體的一側，且在所述蓋體處于蓋合所述殼體開口位置，所述超聲波液位傳感器穿設所述漏斗。

10、在一實施方式中，所述超聲波液位傳感器垂直所述蓋體設置。

11、在一實施方式中，所述容器杯具有內腔，用于盛裝所述尿液，所述容器杯還包括導出管，所述導出管連通所述內腔，所述殼體側壁開設有通孔，所述導出管穿設所述通孔。

12、在一實施方式中，所述尿液留置器還包括流速調節器，所述導出管設置為軟管，所述流速調節器設置于所述導出管，用于導通或閉塞所述導出管。

13、在一實施方式中，所述容器杯具有把手，所述殼體對應設置有上下延伸設置的避讓槽，所述把手至少部分位于所述殼體外側。

14、在一實施方式中，所述尿液留置器設置有數據線插口；和/或，

15、設置有wifi模塊。

16、本實用新型的技術方案通過采用通過壓力傳感器檢測盛有尿液的容器杯已放入殼體之中，壓力傳感器向計時器發送壓力信號使計時器開始計時，顯示器顯示計時時間。

技術特征：

1.一種尿液留置器，其特征在于，包括：

2.如權利要求1所述的尿液留置器，其特征在于，所述尿液留置器還包括：

3.如權利要求2所述的尿液留置器，其特征在于，所述蓋體具有朝向所述殼體開口設置的容納腔用于容納防腐劑；所述尿液留置器還包括閥體，所述閥體設置于所述容納腔開口位置，所述控制器與所述閥體電性連接。

4.如權利要求2所述的尿液留置器，其特征在于，所述尿液留置器還包括漏斗，所述漏斗轉動設置于所述殼體開口位置且位于所述殼體和所述蓋體之間。

5.如權利要求4所述的尿液留置器，其特征在于，所述尿液留置器還包括：超聲波液位傳感器，固定設置于所述蓋體朝向所述殼體的一側，且在所述蓋體處于蓋合所述殼體開口位置，所述超聲波液位傳感器穿設所述漏斗。

6.如權利要求5所述的尿液留置器，其特征在于，所述超聲波液位傳感器垂直所述蓋體設置。

7.如權利要求1所述的尿液留置器，其特征在于，所述容器杯具有內腔，用于盛裝所述尿液，所述容器杯還包括導出管，所述導出管連通所述內腔，所述殼體側壁開設有通孔，所述導出管穿設所述通孔。

8.如權利要求7所述的尿液留置器，其特征在于，所述尿液留置器還包括流速調節器，所述導出管設置為軟管，所述流速調節器設置于所述導出管，用于導通或閉塞所述導出管。

9.如權利要求1所述的尿液留置器，其特征在于，所述容器杯具有把手，所述殼體對應設置有上下延伸設置的避讓槽，所述把手至少部分位于所述殼體外側。

10.如權利要求1所述的尿液留置器，其特征在于，所述尿液留置器設置有數據線插口；和/或，

技術總結
本技術公開了一種尿液留置器，涉及醫療器械技術領域，其中，尿液留置器包括：殼體、壓力傳感器、容器杯、顯示屏以及計時器；殼體具有上端開口的空腔；壓力傳感器固定設置于空腔底部；容器杯用于盛裝尿液，放置于空腔內與壓力傳感器抵接；顯示屏固定設置于殼體外側；以及，計時器固定設置于殼體，分別與壓力傳感器、顯示屏電性連接；其中，壓力傳感器用于向計時器發送壓力信號，計時器用于在接受壓力信號后開始計時并向顯示器發送時間信號，顯示屏在接受時間信號后顯示計時信息。在本方案中，通過壓力傳感器檢測盛有尿液的容器杯已放入殼體之中，壓力傳感器向計時器發送壓力信號使計時器開始計時，顯示器顯示計時時間。

技術研發人員：邱逸紅,鎮艷
受保護的技術使用者：中山大學孫逸仙紀念醫院
技術研發日：20240418
技術公布日：2025/3/20
