本技術涉及燃油總管組件檢測領域，特別涉及一種燃油總管組件的在線測試機。

背景技術：

1、燃油總管組件是燃油輸送系統中必不可少的重要組成部分，由于燃油總管組件有著至關重要的作用，因此燃油總管組件的生產質量十分重要；

2、中國專利授權申請?zhí)枺篶n201721729078.2提供了用于燃油管的密封性檢測裝置，該方案用于燃油管的密封性檢測裝置，其與燃油管結構特征相匹配，針對燃油支管的開口進行有效密封，僅通過推動推進銷的操作，使其與升降塞相互配合實現對燃油支管的開口的密封。操作簡便，可控性強。滿足用于燃油管的密封性檢測的需求。

3、現有的燃油總管組件的在線測試在使用時存在一定的弊端，首先，燃油總管組件的在線測試進行強度測試時需要對燃油總管組件進行定位，常用的燃油總管組件的在線測試定位組成對燃油總管組件的定位便捷性較差，并且檢測過程中產生一定的震動力，導致管道組件定位的穩定性降低，為此，我們提出一種燃油總管組件的在線測試機。

技術實現思路

1、為了克服現有技術的不足，本實用新型的目的在于提供一種燃油總管組件的在線測試機，通過設置限位圈和防護圈，可當檢測中產生作用力時緩沖件進行緩沖防護，從而使該在線測試機測試定位時更加穩定，不會在定位過程中產生脫落，用于解決在線測試定位不穩定的問題；通過設置防護件，可使燃油總管組件的外部具有多個防護連接定位結構，進一步提高了該燃油總管組件的在線測試裝置定位測試的穩定性；設置傳動件，可使移動架內端的定位機構能夠根據不同長度的燃油總管組件進行位置調節定位；設置檢測壓頭和壓力檢測器，可讓該裝置在測試過程中能夠便捷的得知檢測數據進行分析強度，提高了該測試裝置的檢測效果。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：

3、一種燃油總管組件的在線測試機，包括本體機構，所述本體機構的外端滑動連接有測試機構，所述測試機構的左右兩側滑動連接有定位機構；

4、所述定位機構包括定位槽，所述定位槽的內端均安裝有定位圈，所述定位圈的上方活動連接有承接架，所述承接架的頂端安裝有氣缸，所述氣缸的傳動端固定連接有限位圈，所述限位圈的下方滑動連接有防護圈。

5、通過安裝限位圈和防護圈，可使該在線測試機測試定位時更加穩定，不會在定位過程中產生脫落，提高了該在線測試機測試的穩定性和定位的適配性。

6、進一步地，所述防護圈的上端固定連接有緩沖桿，所述緩沖桿的上端安裝有緩沖件。

7、通過安裝緩沖桿，緩沖桿配合緩沖件可讓防護圈具有穩定的防護定位效果，讓防護圈套設在燃油總管組件外部定位更加穩定。

8、進一步地，所述緩沖件的外端開設有緩沖槽，所述緩沖槽位于限位圈的內端，所述緩沖件的下方滑動連接有防護件。

9、通過安裝防護件，可進一步提高了該燃油總管組件的在線測試裝置定位測試的穩定性。

10、進一步地，所述本體機構包括測試臺，所述測試臺的外端安裝有控制器，所述測試臺的左端安裝有驅動件，所述驅動件的前端貫穿至測試臺的內端。

11、通過安裝驅動件，可使導向塊能夠帶動支撐架進行位置調節。

12、進一步地，所述驅動件的外端套設有導向塊，所述導向塊的前側轉動連接有傳動件。

13、通過安裝傳動件，可使移動架內端的定位機構能夠根據不同長度的燃油總管組件進行位置調節定位。

14、進一步地，所述傳動件的外端安裝有呈對稱分布的移動架，所述移動架呈l形結構。

15、通過安裝移動架，移動架可在定位機構的外部形成連接結構，讓定位機構在使用時更加穩定。

16、進一步地，所述移動架的外側滑動連接有支撐架，所述支撐架呈l形結構，所述支撐架的底端安裝有液壓缸，所述液壓缸的傳動端安裝有連接架。

17、通過安裝連接架，連接架可在壓力檢測器的外部形成連接結構，讓壓力檢測器配合液壓缸進行位置按壓測試更加穩定，進一步提高了該裝置結構之間的穩定性。

18、進一步地，所述連接架的底端安裝有壓力檢測器，所述壓力檢測器的底端安裝有檢測壓頭。

19、通過安裝檢測壓頭和壓力檢測器，可讓該裝置在測試過程中能夠便捷的得知檢測數據進行分析強度，提高了該測試裝置的檢測效果。

20、綜上所述，本實用新型具有以下有益效果：

21、1、通過設置限位圈和防護圈，當該裝置需要對不同規格大小的燃油總管組件進行測試定位時，可移動的限位圈配合定位圈在燃油總管組件的外部形成定位結構，此時防護圈配合與其相同結構的防護件在管道組件的外部進行防護，當檢測中產生作用力時緩沖件進行緩沖防護，從而使該在線測試機測試定位時更加穩定，不會在定位過程中產生脫落，提高了該在線測試機測試的穩定性和定位的適配性；

22、2、通過設置防護件，防護件內部同樣設置緩沖組件，配合防護圈，可使燃油總管組件的外部具有多個防護連接定位結構，進一步提高了該燃油總管組件的在線測試裝置定位測試的穩定性；

23、3、通過設置傳動件，傳動件為電機、外端設置相反螺紋的螺桿和套塊組成，當驅動件啟動帶動則能夠帶動上端一對移動架進行移動，使移動架內端的定位機構能夠根據不同長度的燃油總管組件進行位置調節定位；

24、4、通過設置檢測壓頭和壓力檢測器，檢測壓頭和壓力檢測器可隨著支撐架的滑動在燃油總管組件的不同位置進行有效的強度檢測，檢測壓頭檢測的數據可分析傳輸至控制器外部的顯示器進行顯示，讓該裝置在測試過程中能夠便捷的得知檢測數據進行分析強度，提高了該測試裝置的檢測效果。

技術特征：

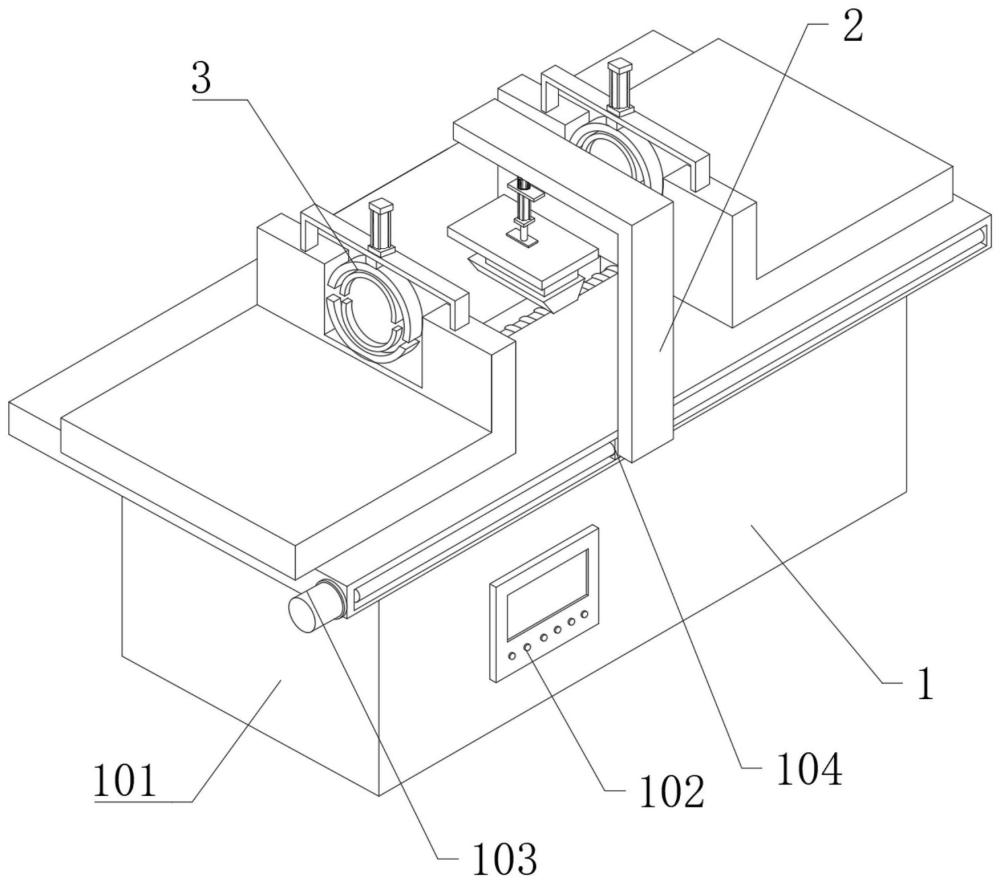

1.一種燃油總管組件的在線測試機，其特征在于：包括本體機構(1)，所述本體機構(1)的外端滑動連接有測試機構(2)，所述測試機構(2)的左右兩側滑動連接有定位機構(3)；

2.根據權利要求1所述的一種燃油總管組件的在線測試機，其特征在于：所述防護圈(306)的上端固定連接有緩沖桿(307)，所述緩沖桿(307)的上端安裝有緩沖件(308)。

3.根據權利要求2所述的一種燃油總管組件的在線測試機，其特征在于：所述緩沖件(308)的外端開設有緩沖槽(309)，所述緩沖槽(309)位于限位圈(305)的內端，所述緩沖件(308)的下方滑動連接有防護件(310)。

4.根據權利要求1所述的一種燃油總管組件的在線測試機，其特征在于：所述本體機構(1)包括測試臺(101)，所述測試臺(101)的外端安裝有控制器(102)，所述測試臺(101)的左端安裝有驅動件(103)，所述驅動件(103)的前端貫穿至測試臺(101)的內端。

5.根據權利要求4所述的一種燃油總管組件的在線測試機，其特征在于：所述驅動件(103)的外端套設有導向塊(104)，所述導向塊(104)的前側轉動連接有傳動件(105)。

6.根據權利要求5所述的一種燃油總管組件的在線測試機，其特征在于：所述傳動件(105)的外端安裝有呈對稱分布的移動架(106)，所述移動架(106)呈l形結構。

7.根據權利要求6所述的一種燃油總管組件的在線測試機，其特征在于：所述移動架(106)的外側滑動連接有支撐架(201)，所述支撐架(201)呈l形結構，所述支撐架(201)的底端安裝有液壓缸(202)，所述液壓缸(202)的傳動端安裝有連接架(203)。

8.根據權利要求7所述的一種燃油總管組件的在線測試機，其特征在于：所述連接架(203)的底端安裝有壓力檢測器(204)，所述壓力檢測器(204)的底端安裝有檢測壓頭(205)。

技術總結
本技術公開了一種燃油總管組件的在線測試機，其技術方案要點是，設置限位圈和防護圈，可當檢測中產生作用力時緩沖件進行緩沖防護，從而使該在線測試機測試定位時更加穩定，不會在定位過程中產生脫落，用于解決在線測試定位不穩定的問題；通過設置防護件，可使燃油總管組件的外部具有多個防護連接定位結構，進一步提高了該燃油總管組件的在線測試裝置定位測試的穩定性；設置傳動件，可使移動架內端的定位機構能夠根據不同長度的燃油總管組件進行位置調節定位；設置檢測壓頭和壓力檢測器，可讓該裝置在測試過程中能夠便捷的得知檢測數據進行分析強度，提高了該測試裝置的檢測效果。

技術研發人員：李瑋林,徐進,孫桂濤
受保護的技術使用者：山東中瑋動力科技有限公司
技術研發日：20240423
技術公布日：2025/3/20
