本技術涉及耳穴刮痧筆，特別涉及一種耳穴刮痧筆。

背景技術：

1、傳統的耳穴刮痧能對耳垂、耳甲腔、耳甲艇及邊緣處、耳舟、耳背等位置進行刮痧,耳穴刮痧筆結構根據刮痧部位獨立設置，因此，在進行耳部刮痧時，種類單一，不能根據穴位選擇刮痧刀結構，操作麻煩，因此需要設計一種集成式刮痧刀結構，提高使用和操作的便捷性，在使用過程中能根據需求選擇更多的刮痧結構。

2、故此，現有的耳穴刮痧筆需要進一步改善。

技術實現思路

1、本實用新型的目的是為了提供一種耳穴刮痧筆，能實現多種耳穴部位刮痧選擇，翻轉式設計更好的保護刮痧刀結構和操作更加舒適。

2、為了達到上述目的，本實用新型采用以下方案：

3、一種耳穴刮痧筆，包括把手，所述把手上設置有第一翻轉刮痧刀和第二翻轉刮痧刀，所述第一翻轉刮痧刀上設置有第一耳穴適配結構，所述第二翻轉刮痧刀上設置有第二耳穴適配結構，所述第一翻轉刮痧刀和所述第二翻轉刮痧刀各連接有推拉結構，所述把手上設置有能觸發其中一個所述推拉結構活動的觸發推動機構，所述推拉結構和所述把手之間設置有彈珠定位結構。

4、進一步地，所述把手包括外殼本體，所述外殼本體上設置有用于收納所述第一翻轉刮痧刀和第二翻轉刮痧刀的收納槽。

5、進一步地，所述第一翻轉刮痧刀包括設置于所述外殼本體一側的第一轉軸體結構，所述第一轉軸體結構上設置有第一刮痧刀；

6、所述第二翻轉刮痧刀包括設置于所述外殼本體另一側的第二轉軸體結構，所述第二轉軸體結構上設置有第二刮痧刀。

7、進一步地，所述第一耳穴適配結構包括所述第一刮痧刀為弧形設置，所述第一刮痧刀的橫截面為半橢圓形設置。

8、進一步地，所述第二耳穴適配結構為s型設置，所述第二耳穴適配結構外端設置有圓柱體。

9、進一步地，所述推拉結構包括設置于所述第一轉軸體結構和所述第二轉軸體結構端面的擺動桿，所述擺動桿外端設置有第一鉸接座，所述把手上設置有推桿槽，所述推桿槽內活動設置有推桿，所述推桿上設置有第二鉸接座，所述第一鉸接座和對應一側所述第二鉸接座之間鉸接有推拉連桿。

10、進一步地，兩個所述推桿槽左右間隔設置；

11、所述觸發推動機構包括設置于兩個所述推桿槽之間的中間橫槽，所述中間橫槽內活動設置有中間滑件，所述中間滑件兩側各設置有用于推動對應一側所述推桿活動的頂桿。

12、進一步地，所述推桿槽和所述推桿之間設置有用于將所述推桿保持向內壓緊的彈性壓緊結構。

13、進一步地，所述彈珠定位結構包括設置于所述外殼本體一側的側板殼，所述側板殼上設置有兩個彈珠孔，所述中間滑件兩側各設置有彈珠結構，所述彈珠結構和對應一側所述彈珠孔配合限制對應一側所述推桿的活動。

14、進一步地，所述彈珠孔外側設置有活動按壓板，所述活動按壓板上設置有能頂壓對應所述彈珠結構的頂軸。

15、綜上所述，本實用新型相對于現有技術其有益效果是：

16、本實用新型解決了現有耳穴刮痧筆中存在的不足，通過本實用新型的結構設置，具備以下的優點，在把手內設置有多個刮痧刀，刮痧刀根據穴位結構進行設計，實現更多耳穴部位的刮痧，使用過程中能實現對應刮痧刀的展開和收納，操作更加的方便，展開后刮痧刀結構具備固定功能，提高刮痧過程的穩定性，且結構簡單，使用方便。

技術特征：

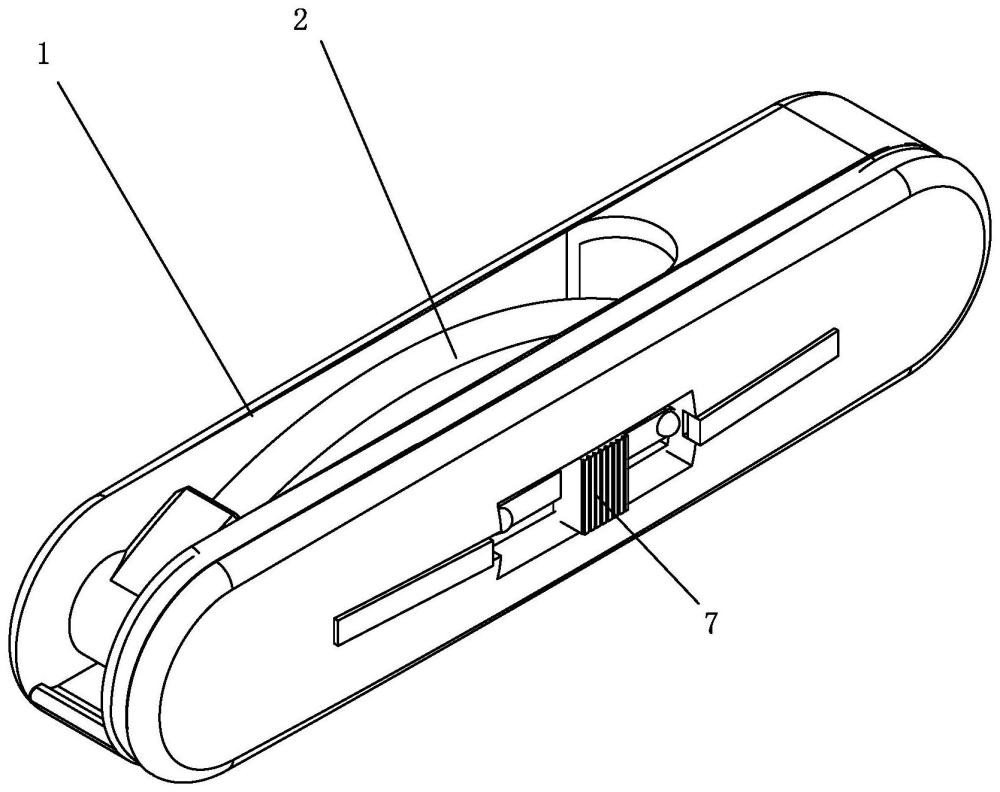

1.一種耳穴刮痧筆，包括把手(1)，其特征在于:所述把手(1)上設置有第一翻轉刮痧刀(2)和第二翻轉刮痧刀(3)，所述第一翻轉刮痧刀(2)上設置有第一耳穴適配結構(4)，所述第二翻轉刮痧刀(3)上設置有第二耳穴適配結構(5)，所述第一翻轉刮痧刀(2)和所述第二翻轉刮痧刀(3)各連接有推拉結構(6)，所述把手(1)上設置有能觸發其中一個所述推拉結構(6)活動的觸發推動機構(7)，所述推拉結構(6)和所述把手(1)之間設置有彈珠定位結構(8)。

2.根據權利要求1所述的一種耳穴刮痧筆，其特征在于：所述把手(1)包括外殼本體(101)，所述外殼本體(101)上設置有用于收納所述第一翻轉刮痧刀(2)和第二翻轉刮痧刀(3)的收納槽(102)。

3.根據權利要求2所述的一種耳穴刮痧筆，其特征在于：所述第一翻轉刮痧刀(2)包括設置于所述外殼本體(101)一側的第一轉軸體結構(201)，所述第一轉軸體結構(201)上設置有第一刮痧刀(202)；

4.根據權利要求3所述的一種耳穴刮痧筆，其特征在于：所述第一耳穴適配結構(4)包括所述第一刮痧刀(202)為弧形設置，所述第一刮痧刀(202)的橫截面為半橢圓形設置。

5.根據權利要求3所述的一種耳穴刮痧筆，其特征在于：所述第二耳穴適配結構(5)為s型設置，所述第二耳穴適配結構(5)外端設置有圓柱體(501)。

6.根據權利要求4所述的一種耳穴刮痧筆，其特征在于：所述推拉結構(6)包括設置于所述第一轉軸體結構(201)和所述第二轉軸體結構(301)端面的擺動桿(601)，所述擺動桿(601)外端設置有第一鉸接座(602)，所述把手(1)上設置有推桿槽(605)，所述推桿槽(605)內活動設置有推桿(606)，所述推桿(606)上設置有第二鉸接座(603)，所述第一鉸接座(602)和對應一側所述第二鉸接座(603)之間鉸接有推拉連桿(604)。

7.根據權利要求6所述的一種耳穴刮痧筆，其特征在于：兩個所述推桿槽(605)左右間隔設置；

8.根據權利要求6所述的一種耳穴刮痧筆，其特征在于：所述推桿槽(605)和所述推桿(606)之間設置有用于將所述推桿(606)保持向內壓緊的彈性壓緊結構(100)。

9.根據權利要求7所述的一種耳穴刮痧筆，其特征在于：所述彈珠定位結構(8)包括設置于所述外殼本體(101)一側的側板殼(801)，所述側板殼(801)上設置有兩個彈珠孔(802)，所述中間滑件(702)兩側各設置有彈珠結構(803)，所述彈珠結構(803)和對應一側所述彈珠孔(802)配合限制對應一側所述推桿(606)的活動。

10.根據權利要求9所述的一種耳穴刮痧筆，其特征在于：所述彈珠孔(802)外側設置有活動按壓板(200)，所述活動按壓板(200)上設置有能頂壓對應所述彈珠結構(803)的頂軸(300)。

技術總結
本申請公開一種耳穴刮痧筆，包括把手，所述把手上設置有第一翻轉刮痧刀和第二翻轉刮痧刀，所述第一翻轉刮痧刀上設置有第一耳穴適配結構，所述第二翻轉刮痧刀上設置有第二耳穴適配結構，所述第一翻轉刮痧刀和所述第二翻轉刮痧刀各連接有推拉結構，所述把手上設置有能觸發其中一個所述推拉結構活動的觸發推動機構，所述推拉結構和所述把手之間設置有彈珠定位結構，在把手內設置有多個刮痧刀，刮痧刀根據穴位結構進行設計，實現更多耳穴部位的刮痧，使用過程中能實現對應刮痧刀的展開和收納，操作更加的方便，展開后刮痧刀結構具備固定功能，提高刮痧過程的穩定性。

技術研發人員：余淑珍,趙壯,孫春田,蘇惠霞,丘曉喬,容春麗,李金娟
受保護的技術使用者：中山市中醫院
技術研發日：20240424
技術公布日：2025/4/28
