本技術屬于助產器，尤其涉及一種助分娩的助產器。

背景技術：

1、助產器是一種產科助產的助產器，其操作簡便，可以減少頭部損傷，加快娩出。以下是常見的兩種助產器：一、產鉗：使用時夾住胎兒頭部，協助其娩出，通常用于產婦的子宮頸開全，中途出現宮縮乏力或者體力不支、胎兒雙頂徑過大，憑借產婦自身力量無法正常將胎兒娩出的情況，二、胎頭吸引器：又稱為真空吸引器，當產婦在生產過程中產力不足、產道情況不好，或者是產婦存在心臟病、高血壓等并發癥時，醫生會用這種工具幫助產婦生產。

2、現有的助產器，在使用過程中，醫生需要在最短時間內將嬰兒娩出，產鉗使用時只能通過醫生的經驗來判斷產鉗所需要的力度，吸附力度不夠，很容易造成失誤，為患者的體內的嬰兒帶來二次傷害，且助產鉗兩葉片硬度較大，不夠柔軟，而胎兒皮膚較為嬌嫩，助產鉗兩葉片將胎兒頭部夾持后，若醫護人員向外牽引力度過大，容易造成胎兒頭部皮膚損傷的問題，嚴重時甚至會引起顱骨變形、顱內出血，對醫護人員的技術要求較高，其次，現有的胎頭吸引器，無法像產鉗一樣對胎兒頭部進行很好的夾持限位，因此，存在一定的改進空間。

技術實現思路

1、本實用新型的目的在于：為了解決現有技術不能夠對嬰兒頭部一邊夾持限位一邊進行吸附的問題，而提出的一種助分娩的助產器。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種助分娩的助產器，包括第一鉗體，所述第一鉗體一側通過銷軸鉸接有第二鉗體，且第一鉗體與第二鉗體之間鉸接處設置有吸附組件，所述第一鉗體一端連接有第一鉗柄，所述第二鉗體一端連接有第二鉗柄，且第一鉗體頂部和第二鉗體底部均安裝有防護墊，所述第一鉗柄外側套設有防滑套，且第一鉗柄和第二鉗柄外側均設置有調節組件。

4、作為上述技術方案的進一步描述：

5、所述吸附組件包括硅膠吸附頭，且第一鉗體與第二鉗體之間安裝有連接板，所述連接板一側與硅膠吸附頭一側連接，所述連接板內側安裝有進氣管，所述進氣管一端與硅膠吸附頭連通，所述進氣管另一端連接有打氣筒，所述打氣筒內側安裝有密封圈，所述打氣筒內側滑動安裝有活塞塊，所述活塞塊一側連接有活塞桿，所述活塞桿另一端通過鉸接座鉸接有伸縮桿，所述伸縮桿一端通過鉸接座與第二鉗柄一側鉸接，所述第一鉗柄內側開設有滑槽，所述滑槽內側連接有滑桿，所述滑桿外側套設有滑塊，所述滑塊滑動連接于滑槽內側，所述伸縮桿另一端通過鉸接座與滑塊頂部鉸接，所述滑桿外側套設有復位彈簧。

6、作為上述技術方案的進一步描述：

7、所述所述調節組件包括調節按鈕，所述防滑套外側開設有多個卡接孔，所述調節按鈕卡接于卡接孔內側，且第一鉗柄內側和第二鉗柄內側均卡設有凹槽，所述凹槽內側安裝有第一彈簧，所述第一彈簧一端連接有移動塊，所述移動塊頂部與調節按鈕底部連接，所述第一彈簧另一端與凹槽內側連接，且第一鉗柄和第二鉗柄一端均連接有頂板，所述頂板外側滑動連接于防滑套內側，所述頂板一側安裝有第二彈簧，所述第二彈簧另一端與防滑套內側連接。

8、作為上述技術方案的進一步描述：

9、所述所述復位彈簧一端與滑槽內壁連接，所述復位彈簧另一端與滑塊一側連接。

10、作為上述技術方案的進一步描述：

11、所述所述第二鉗柄外側滑動連接于防滑套內側，且第一鉗柄和第二鉗柄外側均連接有限位板。

12、作為上述技術方案的進一步描述：

13、所述所述防滑套一端連接有連接塊，所述連接塊一側連接有把手。

14、綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

15、1、本實用新型中，通過設置吸附組件，滑塊在滑桿和滑槽上移動帶動伸縮桿移動，伸縮桿移動帶動并拉伸活塞桿在打氣筒內側移動，活塞桿移動帶動活塞塊在打氣筒內側移動，再通過進氣管使得硅膠吸附頭對準后，實現了對胎兒的頭部進行吸附，同時實現了一邊對胎兒頭部進行夾持限位作用下，產鉗和硅膠吸附頭相互配合，不會因為產鉗夾持角度不好，而吸附不穩，操作簡便，避免產鉗力度過大對胎兒造成損害的問題，可以有效的減少頭部損傷，加快胎兒娩出，并且醫護人員不需要使用太大力，便可將胎兒順利娩出。

16、2、本實用新型中，通過設置調節組件，按動調節按鈕，調節按鈕移動帶動移動塊在凹槽內側移動，拉動把手至合適位置后，第一鉗柄和第二鉗柄分別在防滑套內側滑動，通過第一彈簧自身彈力復位，調節按鈕卡接入對應的卡接孔內側，實現了醫生可隨意的調節鉗柄的長度，以滿足醫生的實際使用需求，因而，達到省力和方便夾取的目的，方便了醫護人員進行助產操作，結構簡單，便于操作，整體實用性強。

技術特征：

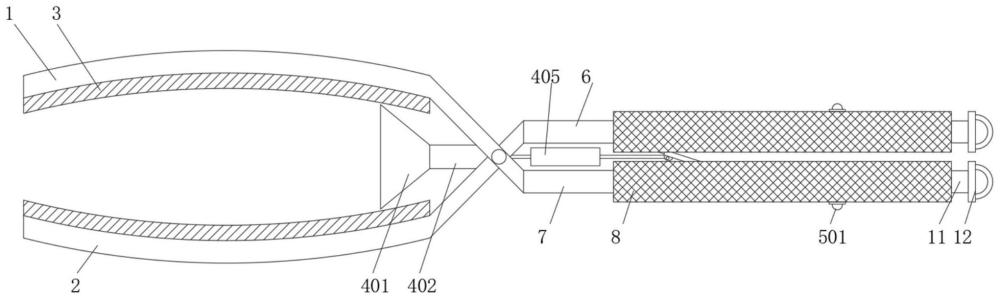

1.一種助分娩的助產器，包括第一鉗體(1)，其特征在于：所述第一鉗體(1)一側通過銷軸鉸接有第二鉗體(2)，且第一鉗體(1)與第二鉗體(2)之間鉸接處設置有吸附組件(4)，所述第一鉗體(1)一端連接有第一鉗柄(7)，所述第二鉗體(2)一端連接有第二鉗柄(6)，且第一鉗體(1)頂部和第二鉗體(2)底部均安裝有防護墊(3)，所述第一鉗柄(7)外側套設有防滑套(8)，且第一鉗柄(7)和第二鉗柄(6)外側均設置有調節組件(5)。

2.根據權利要求1所述的一種助分娩的助產器，其特征在于：所述吸附組件(4)包括硅膠吸附頭(401)，且第一鉗體(1)與第二鉗體(2)之間安裝有連接板(402)，所述連接板(402)一側與硅膠吸附頭(401)一側連接，所述連接板(402)內側安裝有進氣管(403)，所述進氣管(403)一端與硅膠吸附頭(401)連通，所述進氣管(403)另一端連接有打氣筒(405)，所述打氣筒(405)內側安裝有密封圈(406)，所述打氣筒(405)內側滑動安裝有活塞塊(404)，所述活塞塊(404)一側連接有活塞桿(407)，所述活塞桿(407)另一端通過鉸接座鉸接有伸縮桿(412)，所述伸縮桿(412)一端通過鉸接座與第二鉗柄(6)一側鉸接，所述第一鉗柄(7)內側開設有滑槽(411)，所述滑槽(411)內側連接有滑桿(409)，所述滑桿(409)外側套設有滑塊(410)，所述滑塊(410)滑動連接于滑槽(411)內側，所述伸縮桿(412)另一端通過鉸接座與滑塊(410)頂部鉸接，所述滑桿(409)外側套設有復位彈簧(408)。

3.根據權利要求1所述的一種助分娩的助產器，其特征在于：所述調節組件(5)包括調節按鈕(501)，所述防滑套(8)外側開設有多個卡接孔(502)，所述調節按鈕(501)卡接于卡接孔(502)內側，且第一鉗柄(7)內側和第二鉗柄(6)內側均卡設有凹槽(505)，所述凹槽(505)內側安裝有第一彈簧(504)，所述第一彈簧(504)一端連接有移動塊(503)，所述移動塊(503)頂部與調節按鈕(501)底部連接，所述第一彈簧(504)另一端與凹槽(505)內側連接，且第一鉗柄(7)和第二鉗柄(6)一端均連接有頂板(506)，所述頂板(506)外側滑動連接于防滑套(8)內側，所述頂板(506)一側安裝有第二彈簧(507)，所述第二彈簧(507)另一端與防滑套(8)內側連接。

4.根據權利要求2所述的一種助分娩的助產器，其特征在于：所述復位彈簧(408)一端與滑槽(411)內壁連接，所述復位彈簧(408)另一端與滑塊(410)一側連接。

5.根據權利要求1所述的一種助分娩的助產器，其特征在于：所述第二鉗柄(6)外側滑動連接于防滑套(8)內側，且第一鉗柄(7)和第二鉗柄(6)外側均連接有限位板(9)。

6.根據權利要求1所述的一種助分娩的助產器，其特征在于：所述防滑套(8)一端連接有連接塊(10)，所述連接塊(10)一側連接有把手(11)。

技術總結
本技術公開了一種助分娩的助產器，屬于助產器技術領域，包括第一鉗體，所述第一鉗體一側通過銷軸鉸接有第二鉗體，且第一鉗體與第二鉗體之間設置有吸附組件，所述第一鉗體一端連接有第一鉗柄，所述第二鉗體一端連接有第二鉗柄，且第一鉗體頂部和第二鉗體底部均安裝有防護墊，所述第一鉗柄外側套設有防滑套，本技術中，通過設置吸附組件，同時實現了一邊對胎兒頭部進行夾持限位作用下，產鉗和硅膠吸附頭相互配合，不會因為產鉗夾持角度不好，而吸附不穩，操作簡便，避免產鉗力度過大對胎兒造成損害的問題，可以有效的減少頭部損傷，加快胎兒娩出，并且醫護人員不需要使用太大力，便可將胎兒順利娩出。

技術研發人員：付安惠
受保護的技術使用者：簡陽市婦幼保健院
技術研發日：20240506
技術公布日：2025/4/28
