本發明涉及分線，具體為一種高低壓配電柜用分線機構。

背景技術：

1、高低壓配電柜用分線機構是一種用于對進出配電柜的電線、電纜進行合理分配和管理的裝置。它主要起到梳理線路、保障線路安全有序連接、便于維護和檢修的作用。在配電柜復雜的電氣系統中，分線機構能夠有效避免線路混亂，減少線路之間的電磁干擾等問題。現有技術中，高低壓配電柜內連接有多條線路，需要通過分線機構對線路進行理線和分線，使得線路整齊有序，節省柜體內部的空間，同時，當檢修人員進行檢修時，便于其快速的找到相應的線路。

2、但現有的分線機構在進行分線時，線路統一固定，在進行檢修時，其他線路出現限位失效情況，在檢修完成后需重新理線、分線，不便于使用，以及在散熱方面存在不便，因此針對這種情況進行了新的設計。

技術實現思路

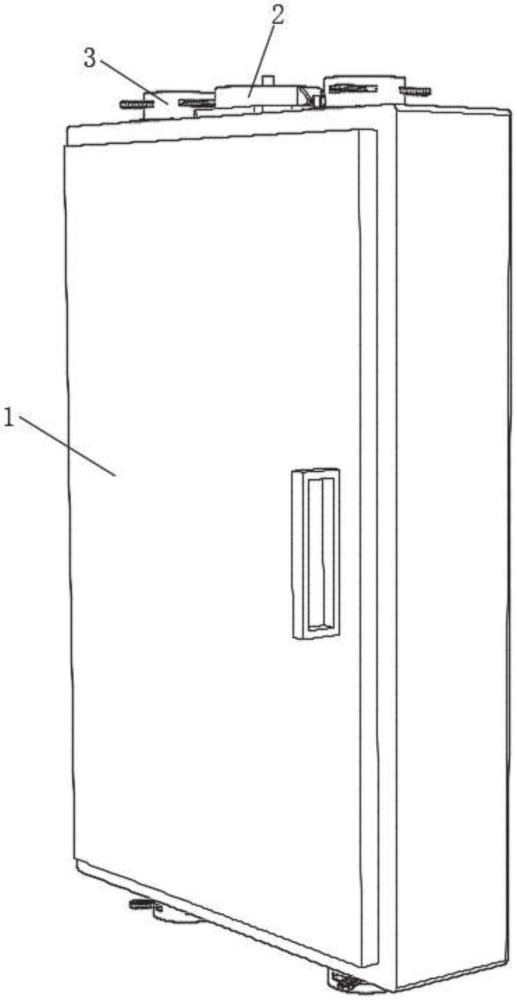

1、為實現以上目的，本發明通過以下技術方案予以實現：一種高低壓配電柜用分線機構，包括復合機構，所述復合機構頂部的中間處固定連接有限制機構，所述復合機構頂部靠近限制機構一側固定連接有處理機構；

2、所述復合機構包括復合殼體，所述復合殼體內部的上下兩側固定連接有承接塊，通過復合殼體用于存儲電子線路，承接塊連接直通管，以此達到對復合殼體的支撐作用，所述承接塊的相對面之間固定連接有直通管，同時線路從復合殼體底部的一側進入，穿過直通管，從復合殼體頂部穿出，以此達到對線路的保護作用，其次達到對線路的分線效果，避免線路發生纏繞，保持線路流暢連通，從而延長線路的使用壽命，減少線路之間的電磁干擾，保持設備內部線路有序，便于后續進行維修和替換，所述承接塊外部遠離復合殼體內壁的一側固定連接有夾持機構，夾持機構夾持u型管，以此達到對部件的支撐作用，線條在經過長時間作業后，存在線路溫度升高的情況，所述夾持機構的相對面之間夾持連接有u型管，u型管管道中部采用u型結構，以此在熱脹冷縮上起到一定的緩沖和補償作用，防止管道因熱應力過大而損壞，以此保持部件的穩定性，所述復合殼體頂部的中間處開設有圓形切口，復合殼體靠近圓形切口的一側設置處理機構，通過處理機構對復合殼體內部進行通風，以此達到通風散熱的效果，降低線路過熱發生故障的概率，所述復合殼體頂部靠近圓形切口的一側與處理機構的外側固定連接，所述復合殼體頂部靠近直通管的一側與限制機構的外側固定連接，所述直通管的內壁固定連接有螺旋膠板，線路經過直通管內部時，與螺旋膠板發生摩擦，以此增加對線路表面的摩擦力度，從而保持對線路的約束性，避免受到外力發生拖拽和拉扯，防止線路受到損壞，從而保持線路的完好性，所述螺旋膠板外部遠離直通管內壁的一側開設有塊面切口，通過開設塊面切口，通過開設凹槽增加接觸面積，以此提高對線路的摩擦力，進一步牽扯效果。

3、優選的，所述夾持機構包括夾持底座，所述夾持底座的底部與承接塊的外側固定連接，所述夾持底座內部的一側固定連接有彈簧桿，所述彈簧桿外部遠離夾持底座的一側固定連接有夾持板，當u型管向夾持板內部放置時，通過u型管的直徑對夾持板進行擠壓，使彈簧桿進行收縮，彈簧結構在收縮的同時也對部件進行支撐，以此達到對部件的夾持固定作用，同時方便后續進行拆卸和替換，所述夾持板外部遠離彈簧桿的一側開設有板面切口，通過開設板面切口，通過開設板面切口，通過開設凹槽增加接觸面積，提高摩擦效果，以此增強對部件的固定效果，防止發生脫落。

4、優選的，所述處理機構包括承載板，所述承載板外部的一側與復合殼體頂部靠近圓形切口的一側固定連接，所述承載板外部遠離圓形切口的一側固定連接有固定機構，所述承載板的內側放置有流通管，承載板設置在復合殼體頂部，通過將流通管放置在復合殼體內部，以此便于進行拆卸和安裝，所述流通管的內壁固定連接有清理機構，在流通管內部設置清理機構，當流通管長時間作業后，將流通管取出，通過上下擺動部件，使清理機構部件在流通管內側發生滑動，以此達到對流通管的清理效果，避免灰塵過多影響通風效果，防止對凹槽發生堵塞，同時便于進行擦拭清理部件表面，以此方便放入設備內部重復作業，所述清理機構外部的兩端固定連接有緩沖機構，在清理機構滑動的過程中，通過緩沖機構起到減震緩沖的作用，降低清理機構滑動過程中與部件之間的碰撞，降低兩者之間的磨損，從而延長部件的使用壽命，避免影響部件運行。

5、優選的，所述流通管外部靠近固定機構的一側固定連接有外接圈，通過固定機構對外接圈進行擠壓，以此達到固定部件的作用，便于部件保持穩定通風的作用，外接圈采用塑膠材質，在部件進行夾持時，起到對流通管的防護作用，降低夾持產生磨損，同時在部件放置在復合殼體內部時，起到支撐部件的作用，所述流通管內壁的一側插接連接有第二網孔板，在流通管一側連接第二網孔板和第一網孔板，以此達到兩側進風對流的作用，增加空氣進入量，加快調節設備內部溫度，第二網孔板采用插接的連接方式，在取出流通管時可以進行拆卸，便于內部灰塵和雜質排出，所述流通管內壁遠離第二網孔板的一側固定連接有第一網孔板，在流通管表面開設管面槽口，以此達到通風散熱的效果，從而通過通風降低設備內部溫度，避免設備內部溫度升高導致線路故障，所述流通管的外部開設有管面槽口，管面槽口采用一端寬大一端窄小的結構，根據伯努利原理，通過壓縮管道直徑，以此提高氣體流動速度，從而提高散熱效率。

6、優選的，所述固定機構包括固定底座，所述固定底座的底部與承載板的頂部固定連接，所述固定底座的外側滑動連接有滑動塊，滑動塊在固定底座外側滑動，通過外接圈對滑動塊進行擠壓，使簧塊受到壓力進行壓縮，通過簧塊的反作用力推動滑動塊對部件進行夾持，以此對部件起到夾持固定的作用，用于保持部件穩定便于部件進行作業，所述滑動塊外部的一側開設有條形切口，通過開設條形切口，通過開設凹槽在增加接觸面積，起到一定的防滑效果，所述滑動塊外部遠離條形切口的一側固定連接有簧塊。

7、優選的，所述清理機構包括固定架體，所述固定架體的外側與流通管的內壁固定連接，所述固定架體的外側滑動連接有轉動支架，通過轉動支架在固定架體外側滑動，使摩擦板在流通管內壁進行摩擦，以此達到清理灰塵和雜質的作用，避免長時間作業后導致灰塵沉淀在部件內壁，從而影響通風效果，防止灰塵對部件內壁造成堵塞，所述轉動支架的外側固定連接有摩擦板，所述摩擦板的外側開設有方形凹槽，通過開設方形凹槽，通過開設凹槽在增加接觸面積，提高清理效果，其次通過開設凹槽增強排屑效果，降低灰塵吸附在部件表面，避免影響后續摩擦效果，所述固定架體外部的兩端與緩沖機構的內側固定連接。

8、優選的，所述緩沖機構包括第一圓塊，所述第一圓塊外部的一側固定連接有連接支架，隨著轉動支架在固定架體表面滑動時，轉動支架對連接支架進行碰撞，使連接支架對彈簧圈進行擠壓收縮，以此達到減震緩沖的作用，降低部件沖擊產生的振幅，避免部件在滑動過程中碰撞導致部件磨損嚴重，從而延長部件的使用壽命，所述連接支架外部遠離第一圓塊的一側固定連接有第二圓塊，所述連接支架的相對面之間固定連接有彈簧圈，通過彈簧圈的反作用，提高部件在固定架體滑動速度，以此進一步提高清理效率。

9、優選的，所述限制機構包括限制殼體，所述限制殼體的外側開設有弧形槽口，所述限制殼體內部靠近弧形槽口的一側固定連接有銜接塊，所述銜接塊的相對面之間轉動連接有連接軸，所述連接軸外部的一側固定連接有彈簧架，線路通過限制殼體內側，線路表面對連接板進行擠壓，使彈簧架進行收縮，以此便于調節對線路直徑的擠壓效果，通過彈簧架的支撐對線路進行夾持固定，防止外力對線路拽動，以此避免對線路造成損壞，從而保持線路運行的完好性，所述彈簧架外部遠離連接軸的一側固定連接有連接板，通過連接板進行橫向擺動，以此增加對線路的接觸面積，進一步提高摩擦效果，增加牽扯固定效果。

10、優選的，所述連接板的外側固定連接有硅膠圈，通過硅膠圈設置在連接板表面，以此對部件起到防護效果，降低外部對部件的摩擦，以此減少部件磨損，延長部件的使用壽命，通過硅膠材質增加耐磨效果，所述硅膠圈外部遠離連接板的一側開設有膠圈凹槽，通過開設膠圈凹槽，通過開設凹槽增加摩擦力度，提高對部件的固定效果，進一步提高線路牽扯的制動效果。

11、本發明提供了一種高低壓配電柜用分線機構。具備以下有益效果：

12、一、該高低壓配電柜用分線機構，通過復合機構設計，通過復合殼體用于存儲電子線路，承接塊連接直通管，以此達到對復合殼體的支撐作用，同時線路從復合殼體底部的一側進入，穿過直通管，從復合殼體頂部穿出，以此達到對線路的保護作用，其次達到對線路的分線效果，避免線路發生纏繞，保持線路流暢連通，從而延長線路的使用壽命，減少線路之間的電磁干擾，保持設備內部線路有序，便于后續進行維修和替換，夾持機構夾持u型管，以此達到對部件的支撐作用，線條在經過長時間作業后，存在線路溫度升高的情況，u型管管道中部采用u型結構，以此在熱脹冷縮上起到一定的緩沖和補償作用，防止管道因熱應力過大而損壞，以此保持部件的穩定性，復合殼體靠近圓形切口的一側設置處理機構，通過處理機構對復合殼體內部進行通風，以此達到通風散熱的效果，降低線路過熱發生故障的概率。

13、二、該高低壓配電柜用分線機構，通過處理機構設計，承載板設置在復合殼體頂部，通過將流通管放置在復合殼體內部，以此便于進行拆卸和安裝，在流通管內部設置清理機構，當流通管長時間作業后，將流通管取出，通過上下擺動部件，使清理機構部件在流通管內側發生滑動，以此達到對流通管的清理效果，避免灰塵過多影響通風效果，防止對凹槽發生堵塞，同時便于進行擦拭清理部件表面，以此方便放入設備內部重復作業，在清理機構滑動的過程中，通過緩沖機構起到減震緩沖的作用，降低清理機構滑動過程中與部件之間的碰撞，降低兩者之間的磨損，從而延長部件的使用壽命，避免影響部件運行，在流通管一側連接第二網孔板和第一網孔板，以此達到兩側進風對流的作用，增加空氣進入量，加快調節設備內部溫度，第二網孔板采用插接的連接方式，在取出流通管時可以進行拆卸，便于內部灰塵和雜質排出，通過固定機構對外接圈進行擠壓，以此達到固定部件的作用，便于部件保持穩定通風的作用，外接圈采用塑膠材質，在部件進行夾持時，起到對流通管的防護作用，降低夾持產生磨損，同時在部件放置在復合殼體內部時，起到支撐部件的作用，在流通管表面開設管面槽口，以此達到通風散熱的效果，從而通過通風降低設備內部溫度，避免設備內部溫度升高導致線路故障，管面槽口采用一端寬大一端窄小的結構，根據伯努利原理，通過壓縮管道直徑，以此提高氣體流動速度，從而提高散熱效率。

14、三、該高低壓配電柜用分線機構，通過清理機構設計，通過轉動支架在固定架體外側滑動，使摩擦板在流通管內壁進行摩擦，以此達到清理灰塵和雜質的作用，避免長時間作業后導致灰塵沉淀在部件內壁，從而影響通風效果，防止灰塵對部件內壁造成堵塞，通過開設方形凹槽，通過開設凹槽在增加接觸面積，提高清理效果，其次通過開設凹槽增強排屑效果，降低灰塵吸附在部件表面，避免影響后續摩擦效果。

15、四、該高低壓配電柜用分線機構，通過緩沖機構設計，隨著轉動支架在固定架體表面滑動時，轉動支架對連接支架進行碰撞，使連接支架對彈簧圈進行擠壓收縮，以此達到減震緩沖的作用，降低部件沖擊產生的振幅，避免部件在滑動過程中碰撞導致部件磨損嚴重，從而延長部件的使用壽命，同時通過彈簧圈的反作用，提高部件在固定架體滑動速度，以此進一步提高清理效率。

16、五、該高低壓配電柜用分線機構，通過限制機構設計，線路通過限制殼體內側，線路表面對連接板進行擠壓，使彈簧架進行收縮，以此便于調節對線路直徑的擠壓效果，同時通過彈簧架的支撐對線路進行夾持固定，防止外力對線路拽動，以此避免對線路造成損壞，從而保持線路運行的完好性，同時通過連接板進行橫向擺動，以此增加對線路的接觸面積，進一步提高摩擦效果，增加牽扯固定效果，通過硅膠圈設置在連接板表面，以此對部件起到防護效果，降低外部對部件的摩擦，以此減少部件磨損，延長部件的使用壽命，通過硅膠材質增加耐磨效果，通過開設膠圈凹槽，通過開設凹槽增加摩擦力度，提高對部件的固定效果，進一步提高線路牽扯的制動效果。
