本發明涉及中頻感應加熱設備，具體為一種還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備。

背景技術：

1、還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備由感應加熱爐、頻率發生器、冷卻系統和控制系統組成，能夠通過精確控制感應加熱的頻率和功率，實現對鎂還原過程的分段溫度控制。

2、在中頻感應加熱設備中，物料在重力作用下會趨向于向下沉積，這樣就會造成物料在加熱設備內的分布不均。重的顆粒或團塊在底部堆積，形成局部濃密的物料層，而上部則可能較為稀疏。這種不均勻的分布使得底部的物料受到的熱量明顯高于頂部物料，從而導致加熱不均勻。由于底部物料溫度過高，而頂部物料溫度較低，導致化學反應的進行不均勻。這使得金屬鎂的還原反應不徹底，形成不合格的產品，影響其純度和性能。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本發明提供了一種還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備，解決了在中頻感應加熱設備中，物料因重力作用導致的分布不均影響產品的純度和性能的問題。

3、(二)技術方案

4、為實現上述目的，本發明提供如下技術方案：一種還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備，包括加熱罐，所述加熱罐的外壁固定連接有支撐架，所述加熱罐的頂部設置有進料口，所述加熱罐的底部設置有出料口，所述加熱罐上設置有動力機構，所述加熱罐的內壁上設置有攪拌機構，所述加熱罐的內壁上設置有循環機構；所述動力機構用于提供間歇性的動力進行攪拌，所述攪拌機構用于對物料進行均勻的混合，所述循環機構用于均衡加熱熱量的分布。

5、優選的，所述動力機構包括支撐板，所述支撐板固定連接在加熱罐的頂部，所述支撐板的底部固定連接有驅動電機，所述驅動電機輸出軸固定連接有磁力聯軸器輸入端，所述加熱罐的內壁轉動連接有動力軸，所述動力軸的底部固定連接有動力齒輪，所述動力軸的頂部固定連接有磁力聯軸器輸出端，所述加熱罐的頂部轉動連接有主軸，所述主軸的頂部固定連接有主齒輪。

6、優選的，所述動力齒輪的表面開設有部分缺口，所述支撐板為l型。

7、優選的，所述支撐架的側面設置有梯子，所述出料口的表面設置有開關。

8、優選的，所述攪拌機構包括固定件，所述固定件固定連接在主軸的外壁，所述固定件的外壁固定連接有連接軸件，所述連接軸件的外壁固定連接有彈簧的一端，所述彈簧的另一端固定連接有弧型塊件，所述弧型塊件的外壁固定連接有連接框件。

9、優選的，所述連接框件的內壁與連接軸件的外壁滑動連接，所述固定件為圓環型。

10、優選的，所述弧型塊件的外側為弧型面，所述弧型塊件的內側為斜面。

11、優選的，所述循環機構包括主葉輪，所述主葉輪固定連接在主軸的底部，所述主葉輪的底部設置有齒圈，所述加熱罐的內壁上固定連接有支撐連接件，所述支撐連接件的內壁轉動連接有副葉輪，所述副葉輪的軸固定連接有錐齒輪，所述加熱罐的內壁上開設有內空腔，所述加熱罐的內壁上開設有外空腔，所述內空腔上固定連接有加熱件，所述加熱罐的內壁上開設有通過槽。

12、優選的，所述主葉輪的外壁與加熱罐的內壁轉動連接，所述錐齒輪的外壁與齒圈嚙合，所述通過槽連通外空腔與內空腔。

13、(三)有益效果

14、與現有技術相比，本發明提供了一種還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備，具備以下有益效果：

15、1、該還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備，利用攪拌機構設置，開啟驅動電機，弧型塊件內側的斜面帶動旁邊的物料向中部進行移動，確保物料在加熱過程中能夠持續流動并均勻分布，避免因重力沉積導致的物料不均勻現象，從而保證加熱效果的一致性和化學反應的充分進行，使物料在加熱過程中保持流動狀態，減少了物料在重力作用下的靜止沉積風險，確保每一部分物料均勻受熱，促進化學反應的充分進行，從而提高提取金屬鎂的整體效率和產品質量。

16、2、該還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備，利用攪拌機構設置，弧型塊件在離心力的作用下向遠離固定件的方向移動，直到弧型塊件移動到加熱罐的內壁上進行轉動刮除，弧型塊件在與加熱罐內壁接觸時，通過轉動刮除的動作，可以有效去除附著在內壁上的物料殘留或結垢，這有助于保持加熱罐內壁的清潔，避免因沉積物影響加熱效果，通過確保物料的均勻加熱和清潔內壁，均勻的加熱和清潔的內壁有助于確?；瘜W(xué)反應的均勻進行，避免出現因局部過熱或冷卻而導致的反應不充分。這對于提高金屬鎂的還原反應的效率至關重要，最終提升了金屬鎂的提取效率和產品質量，確保了生產的穩定性和一致性。

17、3、該還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備，利用動力機構設置，當動力齒輪缺齒的部分轉動到主齒輪的位置，動力齒輪不再帶動主齒輪轉動，此時弧型塊件失去了動力源，弧型塊件上粘附的物料在慣性的作用下被甩出，通過利用慣性將粘附在弧型塊件上的物料甩出，能夠有效防止物料在弧型塊件上堆積，物料的附著會增加弧型塊件的表面粗糙度，進而影響其與其他物料的接觸效率。通過甩出附著物，可以保持其光滑表面，使其在攪拌過程中與物料接觸更充分，從而提高攪拌效率，甩出粘附物料的動作可以維持弧型塊件的清潔，從而保證其在后續加熱過程中的有效性。清潔的操作部件能夠更好地進行物料的移動和攪拌，確保加熱的均勻性，并且弧型塊件能更好的對加熱罐的內壁進行刮除。

18、4、該還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備，利用循環機構設置，主軸帶動主葉輪轉動，主葉輪通過齒圈帶動錐齒輪轉動，錐齒輪帶動副葉輪轉動，主葉輪帶動內空腔的熱量向外空腔進行流動，再經過通過槽回到內空腔，副葉輪對四周進出吹動，使得主葉輪吹出的氣流更均勻的向四周移動，通過將內空腔中的熱量有效輸送到外空腔，氣流的往復循環增加了熱量分布的均勻性，促進了熱量的傳遞和交換，進而提高了整個加熱系統的均勻性。這對于保證金屬鎂的提取過程中的溫度控制至關重要，均勻的熱量分布和穩定的溫度控制，有助于提高最終產品的質量，確保提取出的金屬鎂純度高且性能穩定，滿足工業應用的要求。

技術特征：

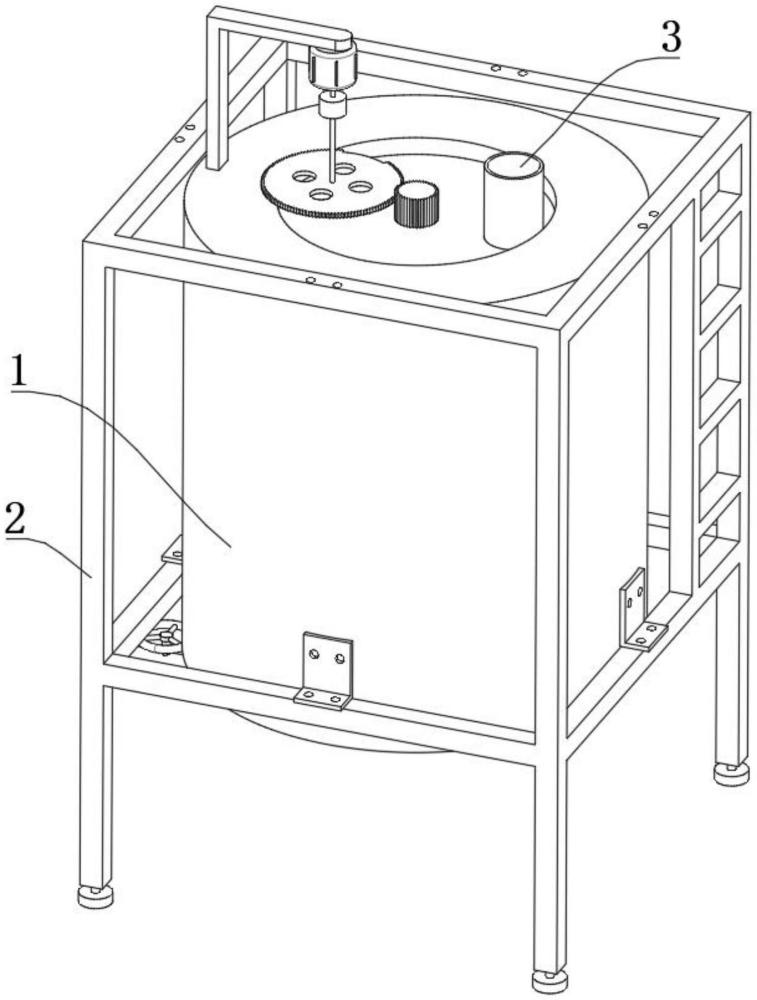

1.一種還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備，包括加熱罐(1)，其特征在于：所述加熱罐(1)的外壁固定連接有支撐架(2)，所述加熱罐(1)的頂部設置有進料口(3)，所述加熱罐(1)的底部設置有出料口(4)，所述加熱罐(1)上設置有動力機構(5)，所述加熱罐(1)的內壁上設置有攪拌機構(6)，所述加熱罐(1)的內壁上設置有循環機構(7)；

2.根據權利要求1所述的一種還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備，其特征在于：所述動力機構(5)包括支撐板(51)，所述支撐板(51)固定連接在加熱罐(1)的頂部所述動力軸，所述支撐板(51)的底部固定連接有驅動電機(52)，所述驅動電機(52)輸出軸固定連接有磁力聯軸器輸入端(53)，所述加熱罐(1)的內壁轉動連接有動力軸(54)，所述動力軸(54)的底部固定連接有動力齒輪(55)，(54)的頂部固定連接有磁力聯軸器輸出端(56)，所述加熱罐(1)的頂部轉動連接有主軸(57)，所述主軸(57)的頂部固定連接有主齒輪(58)。

3.根據權利要求2所述的一種還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備，其特征在于：所述動力齒輪(55)的表面開設有部分缺口，所述支撐板(51)為l型。

4.根據權利要求2所述的一種還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備，其特征在于：所述支撐架(2)的側面設置有梯子，所述出料口(4)的表面設置有開關。

5.根據權利要求2所述的一種還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備，其特征在于：所述攪拌機構(6)包括固定件(61)，所述固定件(61)固定連接在主軸(57)的外壁，所述固定件(61)的外壁固定連接有連接軸件(62)，所述連接軸件(62)的外壁固定連接有彈簧(63)的一端，所述彈簧(63)的另一端固定連接有弧型塊件(64)，所述弧型塊件(64)的外壁固定連接有連接框件(65)。

6.根據權利要求5所述的一種還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備，其特征在于：所述連接框件(65)的內壁與連接軸件(62)的外壁滑動連接，所述固定件(61)為圓環型。

7.根據權利要求5所述的一種還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備，其特征在于：所述弧型塊件(64)的外側為弧型面，所述弧型塊件(64)的內側為斜面。

8.根據權利要求5所述的一種還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備，其特征在于：所述循環機構(7)包括主葉輪(71)，所述主葉輪(71)固定連接在主軸(57)的底部，所述主葉輪(71)的底部設置有齒圈(72)，所述加熱罐(1)的內壁上固定連接有支撐連接件(73)，所述支撐連接件(73)的內壁轉動連接有副葉輪(74)，所述副葉輪(74)的軸固定連接有錐齒輪(75)，所述加熱罐(1)的內壁上開設有內空腔(77)，所述加熱罐(1)的內壁上開設有外空腔(78)，所述內空腔(77)上固定連接有加熱件(76)，所述加熱罐(1)的內壁上開設有通過槽(79)。

9.根據權利要求8所述的一種還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備，其特征在于：所述主葉輪(71)的外壁與加熱罐(1)的內壁轉動連接，所述錐齒輪(75)的外壁與齒圈(72)嚙合，所述通過槽(79)連通外空腔(78)與內空腔(77)。

技術總結
本發明涉及中頻感應加熱設備技術領域，且公開了一種還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備，包括加熱罐，所述加熱罐的外壁固定連接有支撐架。該還原法提取金屬鎂的分段控制溫度方式的中頻感應加熱設備，利用攪拌機構設置，開啟驅動電機，弧型塊件內側的斜面帶動旁邊的物料向中部進行移動，確保物料在加熱過程中能夠持續流動并均勻分布，避免因重力沉積導致的物料不均勻現象，從而保證加熱效果的一致性和化學反應的充分進行，使物料在加熱過程中保持流動狀態，減少了物料在重力作用下的靜止沉積風險，確保每一部分物料均勻受熱，促進化學反應的充分進行，從而提高提取金屬鎂的整體效率和產品質量。

技術研發人員：陳永紅,陳曉委
受保護的技術使用者：襄陽萬特電氣有限公司
技術研發日：
技術公布日：2025/4/28
