本技術涉及醫療器械分類放置和保護，特別是涉及一種便于醫療器械分類放置和保護的滅菌欄筐。

背景技術：

1、消毒供應中心回收的耳鼻喉檢查包內專科器械多種多樣，這些器械放到器械筐中不容易分類固定，裝入滅菌鍋消毒及滅菌后的轉運過程中，包內的器械擺放順序容易被打亂，給臨床醫生取用帶來麻煩，而且對于一些尖銳的器械，在取拿過程中會存在安全隱患。

2、現有的滅菌欄筐不利于器械分類固定，滅菌及轉運過程中器械容易被打亂，以及存在安全隱患的問題，因此本實用新型提出了一種便于醫療器械分類放置和保護的滅菌欄筐來解決上述問題。

技術實現思路

1、針對上述現有技術存在的缺陷，本實用新型的目的在于提供一種便于醫療器械分類放置和保護的滅菌欄筐。

2、為實現上述目的，本實用新型提供了一種便于醫療器械分類放置和保護的滅菌欄筐，包括欄筐，所述欄筐包括筐體，所述筐體上均勻設置有多個孔洞，所述筐體內底部前側安裝有鼻鏡限位組件、壓舌板限位組件和槍狀鑷限位組件，所述鼻鏡限位組件、壓舌板限位組件和槍狀鑷限位組件呈并排設置，所述筐體內底部后側安裝有間接喉鏡限位組件，所述鼻鏡限位組件、壓舌板限位組件、槍狀鑷限位組件和間接喉鏡限位組件均通過系繩可拆卸固定在所述筐體內底部。

3、進一步地，所述筐體的頂部固定設置有第一回形桿，所述第一回形桿的外側固定設置有第二回形桿。

4、進一步地，所述筐體的底部固定設置有第三回形桿，所述第三回形桿的內側固定設置有若干個加強桿。

5、進一步地，所述加強桿設置有兩個，所述加強桿、第一回形桿、第二回形桿、筐體和第三回形桿均采用不銹鋼材質制成。

6、進一步地，所述鼻鏡限位組件包括第一限位板，所述第一限位板的底部橫向裁設有若干個裁剪方孔，所述裁剪方孔的頂部固定連接有擋蓋片，且鼻鏡夾設在擋蓋片上。

7、進一步地，所述壓舌板限位組件包括第二限位板，所述第二限位板的底部裁設置有若干組限位孔機構，所述限位孔機構包括左限位方孔和右限位方孔，且壓舌板的兩側限位插設在左限位方孔和右限位方孔內。

8、進一步地，所述槍狀鑷限位組件包括第三限位板，所述第三限位板頂部前側裁設有若干個第一限位孔，所述第三限位板的頂部后側裁設有兩排第二限位孔，所述第二限位孔呈v字形設置，所述第一限位孔呈倒v字形設置，槍狀鑷限位穿設于兩個第二限位孔，且槍狀鑷端部限位插設在第一限位孔內。

9、進一步地，所述間接喉鏡限位組件包括第四限位板，所述第四限位板頂部裁設有若干個孔洞，每個所述孔洞的上方均固定設置有限位條，且間接喉鏡限位穿設在限位條內。

10、進一步地，所述第一限位板、第二限位板、第三限位板和第四限位板的頂部四角分別開設有系繩孔，每個所述系繩孔內均固定設置有系繩，所述第一限位板、第二限位板、第三限位板和第四限位板均采用硅膠材質制成。

11、與現有技術相比，本實用新型的有益效果是：

12、1、通過設置的鼻鏡限位組件、壓舌板限位組件、槍狀鑷限位組件和間接喉鏡限位組件等結構，第一限位板、第二限位板、第三限位板和第四限位板均通過系繩可拆卸固定在筐體內底部，鼻鏡通過夾設在擋蓋片上進行限位，將壓舌板的兩側限位插設在左限位方孔和右限位方孔內進行限位，將槍狀鑷限位穿設于兩個第二限位孔，且槍狀鑷端部限位插設在第一限位孔內進行限位，將間接喉鏡穿設在限位條內進行限位，第一限位板、第二限位板、第三限位板和第四限位板使器械包內的器械能夠進行分類限位保護，使器械擺放井然有序，滅菌及轉運過程中不易被打亂，進而方便臨床醫生的取用，同時也對器械及外包裝材料進行了保護，解決了現有的滅菌欄筐不利于器械分類固定，滅菌及轉運過程中器械容易被打亂的問題；

13、2、通過在筐體的頂部固定設置的第一回形桿，第一回形桿的外側固定設置的第二回形桿，以及在筐體底部固定設置的第三回形桿和加強桿，提高了欄筐整體的結實牢固度。

技術特征：

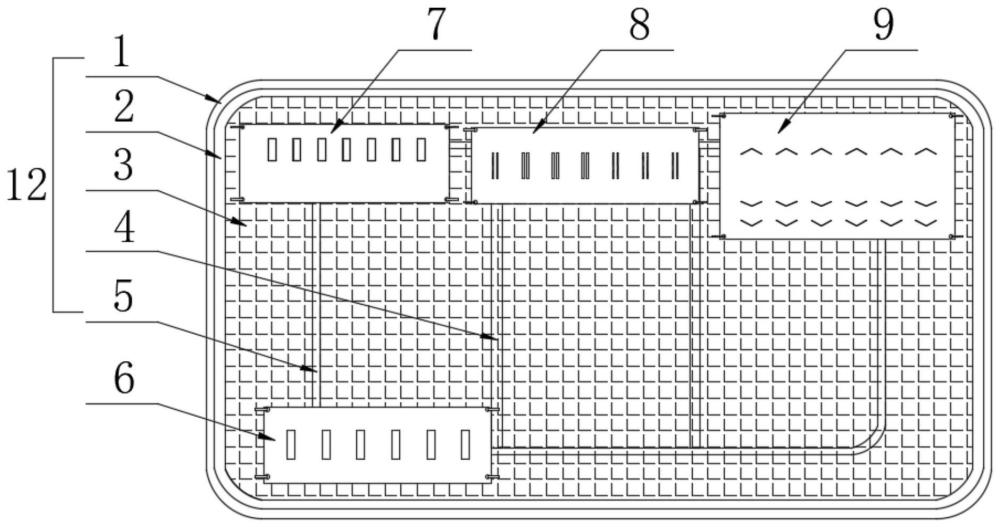

1.一種便于醫療器械分類放置和保護的滅菌欄筐，其特征在于：包括欄筐(12)，所述欄筐(12)包括筐體(3)，所述筐體(3)上均勻設置有多個孔洞，所述筐體(3)內底部前側安裝有鼻鏡限位組件(7)、壓舌板限位組件(8)和槍狀鑷限位組件(9)，所述鼻鏡限位組件(7)、壓舌板限位組件(8)和槍狀鑷限位組件(9)呈并排設置，所述筐體(3)內底部后側安裝有間接喉鏡限位組件(6)，所述鼻鏡限位組件(7)、壓舌板限位組件(8)、槍狀鑷限位組件(9)和間接喉鏡限位組件(6)均通過系繩(10)可拆卸固定在所述筐體(3)內底部。

2.根據權利要求1所述的便于醫療器械分類放置和保護的滅菌欄筐，其特征在于：所述筐體(3)的頂部固定設置有第一回形桿(2)，所述第一回形桿(2)的外側固定設置有第二回形桿(1)。

3.根據權利要求2所述的便于醫療器械分類放置和保護的滅菌欄筐，其特征在于：所述筐體(3)的底部固定設置有第三回形桿(5)，所述第三回形桿(5)的內側固定設置有若干個加強桿(4)。

4.根據權利要求3所述的便于醫療器械分類放置和保護的滅菌欄筐，其特征在于：所述加強桿(4)設置有兩個，所述加強桿(4)、第一回形桿(2)、第二回形桿(1)、筐體(3)和第三回形桿(5)均采用不銹鋼材質制成。

5.根據權利要求1所述的便于醫療器械分類放置和保護的滅菌欄筐，其特征在于：所述鼻鏡限位組件(7)包括第一限位板(71)，所述第一限位板(71)的底部橫向裁設有若干個裁剪方孔(73)，所述裁剪方孔(73)的頂部固定連接有擋蓋片(72)，且鼻鏡夾設在擋蓋片(72)上。

6.根據權利要求5所述的便于醫療器械分類放置和保護的滅菌欄筐，其特征在于：所述壓舌板限位組件(8)包括第二限位板(81)，所述第二限位板(81)的底部裁設置有若干組限位孔機構(82)，所述限位孔機構(82)包括左限位方孔(821)和右限位方孔(822)，且壓舌板的兩側限位插設在左限位方孔(821)和右限位方孔(822)內。

7.根據權利要求6所述的便于醫療器械分類放置和保護的滅菌欄筐，其特征在于：所述槍狀鑷限位組件(9)包括第三限位板(91)，所述第三限位板(91)頂部前側裁設有若干個第一限位孔(92)，所述第三限位板(91)的頂部后側裁設有兩排第二限位孔(93)，所述第二限位孔(93)呈v字形設置，所述第一限位孔(92)呈倒v字形設置，槍狀鑷限位穿設于兩個第二限位孔(93)，且槍狀鑷端部限位插設在第一限位孔(92)內。

8.根據權利要求7所述的便于醫療器械分類放置和保護的滅菌欄筐，其特征在于：所述間接喉鏡限位組件(6)包括第四限位板(61)，所述第四限位板(61)頂部裁設有若干個孔洞(63)，每個所述孔洞(63)的上方均固定設置有限位條(62)，且間接喉鏡限位穿設在限位條(62)內。

9.根據權利要求8所述的便于醫療器械分類放置和保護的滅菌欄筐，其特征在于：所述第一限位板(71)、第二限位板(81)、第三限位板(91)和第四限位板(61)的頂部四角分別開設有系繩孔(11)，每個所述系繩孔(11)內均固定設置有系繩(10)，所述第一限位板(71)、第二限位板(81)、第三限位板(91)和第四限位板(61)均采用硅膠材質制成。

技術總結
本技術公開了一種便于醫療器械分類放置和保護的滅菌欄筐，包括欄筐，所述欄筐包括筐體，所述筐體上均勻設置有多個孔洞，所述筐體內底部前側安裝有鼻鏡限位組件、壓舌板限位組件和槍狀鑷限位組件，所述鼻鏡限位組件、壓舌板限位組件和槍狀鑷限位組件呈并排設置，所述筐體內底部后側安裝有間接喉鏡限位組件，所述鼻鏡限位組件、壓舌板限位組件、槍狀鑷限位組件和間接喉鏡限位組件均通過系繩可拆卸固定在所述筐體內底部，本新型解決了現有的滅菌欄筐不利于器械分類固定，滅菌及轉運過程中器械容易被打亂的問題。

技術研發人員：呂文菊,于曉燕,閻曉燕,劉慧
受保護的技術使用者：中國航天科工集團七三一醫院
技術研發日：20240507
技術公布日：2025/3/20
