本技術涉及注射器，特別是一種緊固機構及藥劑注射器。

背景技術：

1、醫學的進步為人們帶來了更多治愈疾病的可能，而藥劑的注射作為一種常見的治療手段，在醫療領域中發揮著十分重要的作用，隨著醫療技術的不斷發展，人們對于藥劑注射器的要求也越來越高。

2、傳統的注射器需要操作人員手動推動推桿進行注射，力度的不均勻會造成注射速度波動，無法有效控制藥劑的注射速度，會使得注射部位出現脹痛感，導致患者產生不適，通過設置輔助工具連接注射器控制藥劑注射速度，但輔助工具與注射器連接不緊固，容易導致注射器脫落，影響操作人員使用，基于上述問題，我們提出了一種緊固機構及藥劑注射器。

技術實現思路

1、鑒于上述現有存在注射器連接不緊固，容易導致注射器脫落，影響操作人員使用的技術問題，提出了一種緊固機構。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種緊固機構，其包括夾緊組件，包括夾持件、設于所述夾持件外部的調節件和設于所述調節件外壁的限位件；所述夾持件，包括夾環，所述夾環外壁設有壓板，所述夾環外壁設有夾塊，所述夾塊外壁設有墊片。

3、作為本實用新型緊固機構的一種優選方案，其中：所述調節件包括設于所述夾環外壁的固定殼，所述固定殼外壁貫穿設有螺栓，所述螺栓外壁設有鎖緊螺母。

4、作為本實用新型緊固機構的一種優選方案，其中：所述鎖緊螺母外部設有限位板，所述限位板外壁開設有活動槽，所述限位件包括設于所述固定殼內壁的滑桿。

5、作為本實用新型緊固機構的一種優選方案，其中：所述滑桿外壁套設有彈性件，所述固定殼內壁設有滑軌，所述滑軌與所述活動槽滑動配合。

6、本實用新型的緊固機構的有益效果為：通過設置夾緊組件，通過在夾環外壁設置夾塊，旋轉螺栓，可以調節夾環兩端間的夾塊距離，將連接筒與注射筒連接固定，可以有效解決注射器連接不緊固，容易導致注射器脫落，影響操作人員使用的技術問題。

7、鑒于上述傳統的注射器手動操作力度的不均勻會造成注射速度波動，無法有效控制藥劑的注射速度，會使患者產生不適的問題，提出了一種藥劑注射器。

8、為解決上述技術問題，本實用新型還提供如下技術方案：一種藥劑注射器，其包括緊固機構；以及，注射組件，包括針筒、設于所述針筒上方的封閉件、設于所述針筒下方的限流閥、設于所述限流閥外部的針頭和設于所述針頭外部的保護殼；推動組件，包括輔助件、設于所述輔助件內部的驅動件、設于所述驅動件外壁的配合件。

9、作為本實用新型藥劑注射器的一種優選方案，其中：所述封閉件包括頂板，所述頂板外壁開設有通孔，所述頂板外壁設有密封圈。

10、作為本實用新型藥劑注射器的一種優選方案，其中：所述輔助件包括手持殼，所述手持殼外壁設有安裝筒，所述安裝筒外壁設有按鈕，所述手持殼外壁設有連接筒。

11、作為本實用新型藥劑注射器的一種優選方案，其中：所述驅動件包括設于所述安裝筒內壁的穩定板，所述穩定板上方設有電機，所述電機輸出端設有螺桿，所述螺桿外壁設有套環，所述套環外壁設有滑塊。

12、作為本實用新型藥劑注射器的一種優選方案，其中：所述配合件包括設于所述穩定板外壁的穩固筒，所述穩固筒外壁開設有滑槽，所述滑槽與所述滑塊活動配合。

13、作為本實用新型藥劑注射器的一種優選方案，其中：所述穩固筒外壁設有連接套環，所述連接套環一端內壁設有推桿，所述針筒內部設有推板，所述推桿與所述推板活動配合。

14、本實用新型的藥劑注射器有益效果為：通過設置推動組件，先通過按鈕啟動電機，電機帶動螺紋桿旋轉，使滑塊在滑槽內滑動，進一步使連接套環推動推桿移動，推桿推動推板，使藥劑勻速注射，解決了傳統的注射器無法有效控制藥劑的注射速度的問題，防止因力度不均勻造成的注射速度波動，避免因為注射速度過快而引起注射部位脹痛的情況，從而提高給藥的舒適性。

技術特征：

1.一種緊固機構，其特征在于：包括，

2.如權利要求1所述的緊固機構，其特征在于：所述調節件(102)包括設于所述夾環(101a)外壁的固定殼(102a)，所述固定殼(102a)外壁貫穿設有螺栓(102b)，所述螺栓(102b)外壁設有鎖緊螺母(102b-1)。

3.如權利要求2所述的緊固機構，其特征在于：所述鎖緊螺母(102b-1)外部設有限位板(102c)，所述限位板(102c)外壁開設有活動槽(102c-1)，所述限位件(103)包括設于所述固定殼(102a)內壁的滑桿(103a)。

4.如權利要求3所述的緊固機構，其特征在于：所述滑桿(103a)外壁套設有彈性件(103a-1)，所述固定殼(102a)內壁設有滑軌(103b)，所述滑軌(103b)與所述活動槽(102c-1)滑動配合。

5.一種藥劑注射器，其特征在于：包括權利要求1～4任一所述的緊固機構；以及，

6.如權利要求5所述的藥劑注射器，其特征在于：所述封閉件(202)包括頂板(202a)，所述頂板(202a)外壁開設有通孔(202a-1)，所述頂板(202a)外壁設有密封圈(202b)。

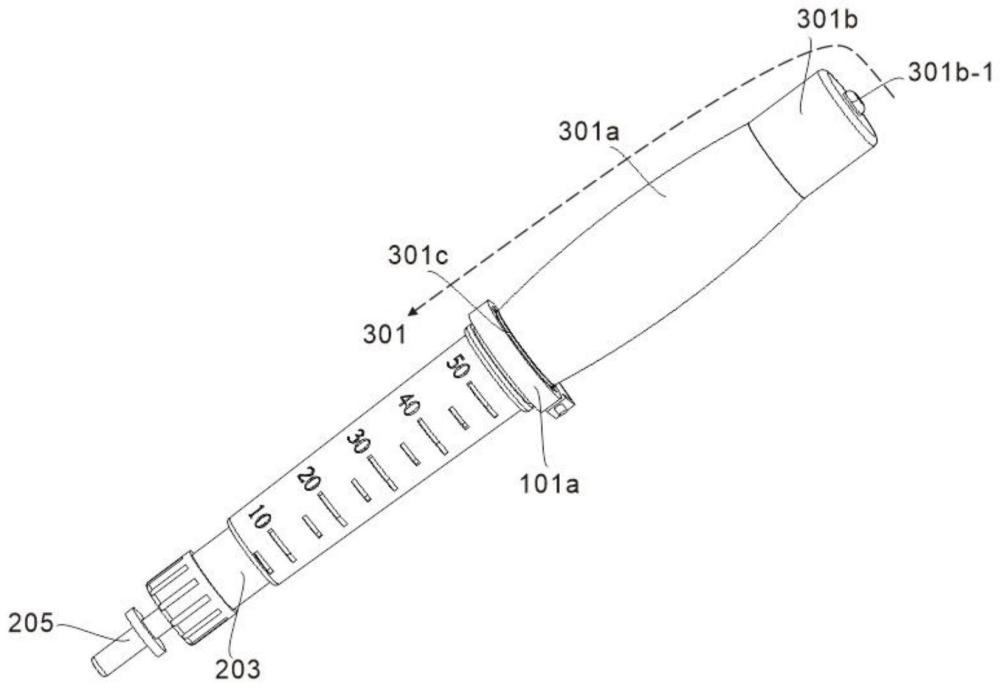

7.如權利要求6所述的藥劑注射器，其特征在于：所述輔助件(301)包括手持殼(301a)，所述手持殼(301a)外壁設有安裝筒(301b)，所述安裝筒(301b)外壁設有按鈕(301b-1)，所述手持殼(301a)外壁設有連接筒(301c)。

8.如權利要求7所述的藥劑注射器，其特征在于：所述驅動件(302)包括設于所述安裝筒(301b)內壁的穩定板(302a)，所述穩定板(302a)上方設有電機(302b)，所述電機(302b)輸出端設有螺桿(302b-1)，所述螺桿(302b-1)外壁設有套環(302c)，所述套環(302c)外壁設有滑塊(302c-1)。

9.如權利要求8所述的藥劑注射器，其特征在于：所述配合件(303)包括設于所述穩定板(302a)外壁的穩固筒(303a)，所述穩固筒(303a)外壁開設有滑槽(303a-1)，所述滑槽(303a-1)與所述滑塊(302c-1)活動配合。

10.如權利要求9所述的藥劑注射器，其特征在于：所述穩固筒(303a)外壁設有連接套環(303b)，所述連接套環(303b)一端內壁設有推桿(303c)，所述針筒(201)內部設有推板(201a)，所述推桿(303c)與所述推板(201a)活動配合。

技術總結
本技術涉及注射器技術領域，特別是一種緊固機構及藥劑注射器，包括夾緊組件，包括夾持件、設于所述夾持件外部的調節件和設于所述調節件外壁的限位件；所述夾持件，包括夾環，所述夾環外壁設有壓板，所述夾環外壁設有夾塊，所述夾塊外壁設有墊片，本技術通過設置夾緊組件，旋轉螺栓，調整兩夾板之間的距離，對連接筒進行緊固，達到解決注射器連接不緊固，容易注射器脫落的技術問題，與此同時，還通過設置推動組件，使連接套環帶動推桿推動推板，使藥劑勻速注射，解決了傳統的注射器無法有效控制藥劑注射速度的問題，提高給藥的舒適性。

技術研發人員：陸宣平,茅彩萍,周衛琴,鄧小玲,宋秀卿
受保護的技術使用者：蘇州大學附屬第一醫院
技術研發日：20240509
技術公布日：2025/4/24
