本技術屬于led燈具領域，具體涉及了一種具有消毒功能的led燈具。

背景技術：

1、?紫外線led消毒燈具是一種利用紫外線(uv)光源進行殺菌消毒的設備，其中光源采用了led（light?emitting?diode，發光二極管）技術，相較于傳統的汞蒸氣紫外線消毒燈，led光源具有更節能、壽命長、無汞環保等優點。這類消毒燈具發出的紫外線波長主要集中在能夠有效殺菌消毒的范圍內，通常是在uvc波段，特別是200~300納米之間，尤其是254納米左右的波長，因為在這個波段紫外線對微生物（如細菌、病毒、孢子）的dna或rna有很強的破壞作用，從而抑制其復制和生長，實現消毒目的。

2、現有技術中，申請號為：cn202220392708.6的實用新型專利中，公開了一種紫外線消毒led燈珠，通過動力結構以及風扇結構的共同作用下，從而讓一個空間內的空氣進行循環，從而提升了紫外線消毒燈珠的消毒范圍，大大的提升了紫外線消毒燈珠的消毒效率；

3、該方案主要存在以下潛在缺點：

4、空間覆蓋不均勻：雖然風扇的擺動有助于空氣循環，但在某些特定角度或空間角落，紫外線可能無法有效照射到，造成消毒效果在空間分布上可能存在不均勻性。

5、結構復雜度增加：采用四桿機構實現風扇擺動，可能會使整體設備結構變得更復雜，增加生產和維護成本，同時也可能影響設備的穩定性和耐用性。

6、基于此，本實用新型提出了一種具有消毒功能的led燈具。

技術實現思路

1、為了解決現有技術中的上述問題，即現有技術的led燈具中消毒效果在空間分布上可能存在不均勻性以及結構復雜的問題，本實用新型提供了一種具有消毒功能的led燈具，包括led燈帶和風扇以及驅動led燈帶和所述風扇擺動的擺動機構，所述擺動機構包括殼體、第一電機、第一曲柄、第一滑塊、第一導槽和第一連桿；

2、所述殼體可拆卸固定在天花板或地面上，所述殼體所述第一電機固定，所述第一電機的輸出軸與第一曲柄的一端固定，所述第一曲柄的另一端與第一滑塊轉動連接，所述第一滑塊設置在第一導槽內并沿其移動，所述第一導槽開設在第一連桿上，所述第一連桿的遠離所述第一導槽的一端與所述殼體轉動連接；

3、所述led燈帶和所述風扇安裝在所述第一連桿上。

4、在一些優選的實施方式中，所述第一連桿的遠離所述第一導槽的一端與所述殼體轉動連接，其具體連接結構為：

5、所述第一連桿的遠離所述第一導槽的一端與所述殼體鉸鏈連接。

6、在一些優選的實施方式中，所述第一連桿的遠離所述第一導槽的一端與所述殼體轉動連接，其具體連接結構為：

7、所述第一連桿的遠離所述第一導槽的一端開設有第二導槽，所述第二導槽內配置有沿其移動的第二滑塊，所述第二滑塊與螺母軸承連接，所述螺母與絲杠螺紋連接，所述螺母設置在第一導軌內并沿其移動，所述第一導軌與所述殼體固定，所述第一導軌與所述絲杠軸承連接。

8、在一些優選的實施方式中，所述第一曲柄的另一端與第一滑塊轉動連接，其具體結構為：

9、所述第一曲柄的另一端與第一軸軸承連接，所述第一軸與第一滑塊軸承連接。

10、在一些優選的實施方式中，所述第一電機的輸出軸與第一帶輪同軸固定，所述第一帶輪通過傳動帶與第二帶輪帶傳動連接，所述第二帶輪與第一軸同軸固定，所述第一軸穿過所述第一滑塊與第二曲柄的一端固定，所述第二曲柄的另一端與第二電機固定，所述第二電機的輸出軸與風扇同軸固定。

11、在一些優選的實施方式中，所述第二曲柄包括第一段和第二段；

12、所述第一段的一端與所述第一軸固定，所述第一段的另一端與第二段傾斜固定，所述第二段與所述第二電機固定。

13、在一些優選的實施方式中，所述第一滑塊為燕尾型滑塊，所述第一導槽為與所述第一滑塊形狀相配合的燕尾型導槽。

14、在一些優選的實施方式中，所述第二滑塊為燕尾型滑塊，所述第二導槽為與所述第二滑塊形狀相配合的燕尾型導槽。

15、在一些優選的實施方式中，所述led燈帶分別固定在所述第一連桿的側表面和遠離所述第一電機的表面。

16、在一些優選的實施方式中，所述第一連桿的兩端分別固定有導風頁，所述導風頁用于促進空氣流動。

17、本實用新型的有益效果：

18、（1）本實用新型的擺動機構能夠使得紫外線照射更加均勻，避免了固定位置長時間照射可能導致的局部過強、其他區域無效的問題，有利于整個房間內的全面凈化。

19、（2）通過風扇配合擺動機構，在提供舒適氣流的同時，由于其在擺動時還能夠周向轉動，能夠擴大擺動范圍，擾動周圍空氣大范圍性流動，減小空間內的死角存在，在一定程度上提高了消毒殺菌的范圍，從而提高消毒效果。

技術特征：

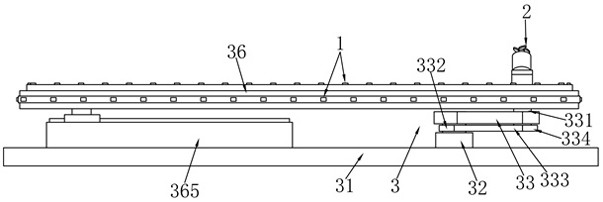

1.一種具有消毒功能的led燈具，包括led燈帶(1)和風扇(2)以及驅動led燈帶(1)和所述風扇(2)擺動的擺動機構(3)，其特征在于，所述擺動機構(3)包括殼體(31)、第一電機(32)、第一曲柄(33)、第一滑塊(34)、第一導槽(35)和第一連桿(36)；

2.根據權利要求1所述的一種具有消毒功能的led燈具，其特征在于，所述第二曲柄(335)包括第一段(3351)和第二段(3352)；

3.根據權利要求1所述的一種具有消毒功能的led燈具，其特征在于，所述第一滑塊(34)為燕尾型滑塊，所述第一導槽(35)為與所述第一滑塊(34)形狀相配合的燕尾型導槽。

4.根據權利要求1所述的一種具有消毒功能的led燈具，其特征在于，所述第二滑塊(362)為燕尾型滑塊，所述第二導槽(361)為與所述第二滑塊(362)形狀相配合的燕尾型導槽。

5.根據權利要求1所述的一種具有消毒功能的led燈具，其特征在于，所述led燈帶(1)分別固定在所述第一連桿(36)的側表面和遠離所述第一電機(32)的表面。

6.根據權利要求1所述的一種具有消毒功能的led燈具，其特征在于，所述第一連桿(36)的兩端分別固定有導風頁，所述導風頁用于促進空氣流動。

技術總結
本技術屬于LED燈具領域，具體涉及了一種具有消毒功能的LED燈具，旨在解決現有技術的LED燈具中消毒效果在空間分布上可能存在不均勻性以及結構復雜的問題。本技術包括：殼體可拆卸固定在天花板或地面上，殼體第一電機固定，第一電機的輸出軸與第一曲柄的一端固定，第一曲柄的另一端與第一滑塊轉動連接，第一滑塊設置在第一導槽內并沿其移動，第一導槽開設在第一連桿上，第一連桿的遠離第一導槽的一端與殼體轉動連接；LED燈帶和風扇安裝在第一連桿上。本技術的擺動機構能夠使得紫外線照射更加均勻，避免了固定位置長時間照射可能導致的局部過強、其他區域無效的問題，有利于整個房間內的全面凈化。

技術研發人員：王思佳
受保護的技術使用者：王思佳
技術研發日：20240511
技術公布日：2025/4/24
