本技術屬于醫療用品，特別是涉及一種喉鏡片及喉鏡片包。

背景技術：

1、目前，在對患者進行氣管插管的過程中，通常需要借助于喉鏡以暴露患者的聲門；現有的喉鏡主要包括喉鏡片與手柄等，在使用時，通過手持手柄，可將喉鏡片送入患者的口腔內，而在實際使用的過程中，由于患者的體型不同，故患者口咽部的深度也不相同，但由于現有的喉鏡片長度不可調整，這樣往往需要準備多種長度的喉鏡片才能滿足使用需求，從而在使用時多有不便，因此，在現有技術中仍存在缺點和不足之處。

技術實現思路

1、本實用新型的目的是為了提供一種喉鏡片及喉鏡片包，以解決上述背景技術中所提出的問題。

2、為了解決上述問題本實用新型所采取的技術方案：

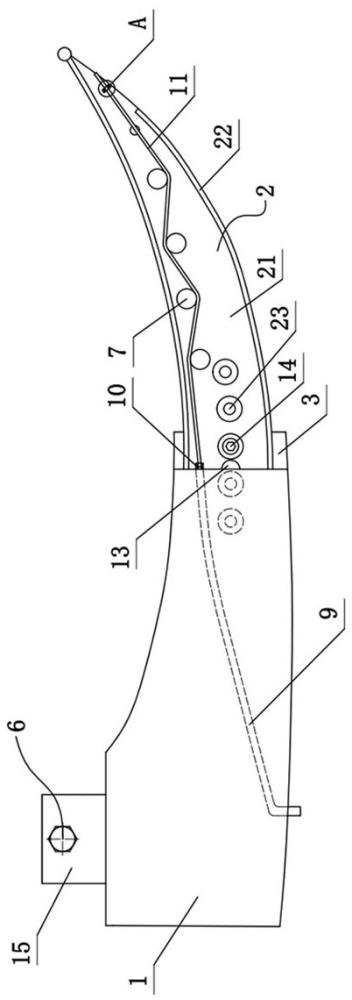

3、一種喉鏡片，包括相連接的喉鏡片主體與壓舌板，所述喉鏡片主體為兩端開口的弧形管狀結構，喉鏡片主體靠近壓舌板的一端固定連接有支撐板，所述支撐板位于喉鏡片主體的開口位置外，且支撐板與喉鏡片主體的平面平行設置，所述壓舌板靠近喉鏡片主體的一端位于喉鏡片主體內并與喉鏡片主體滑動連接，壓舌板包括與支撐板平行設置的弧形連板，所述弧形連板的兩側均固定連接有與弧形連板垂直的弧形擋舌板，且弧形連板靠近喉鏡片主體的一端開設若干個沿弧形連板的長度方向分布的調節通孔，其中一個調節通孔與支撐板之間通過第一連接螺栓相連接。

4、進一步的，所述弧形連板遠離喉鏡片主體的一端安裝有橡膠環，所述喉鏡片主體內安裝有吸液管，所述吸液管遠離壓舌板的一端貫穿喉鏡片主體后位于喉鏡片主體外，吸液管的另一端可拆卸連通有固定安裝在喉鏡片主體上的連接接頭，所述連接接頭上可拆卸連通有吸液軟管，所述吸液軟管遠離連接接頭的一端貫穿橡膠環并與橡膠環為過盈配合。

5、進一步的，所述弧形連板上螺紋連接有若干個沿弧形連板的長度方向分布的防折桿，所述防折桿均包括與弧形連板垂直的桿部，所述桿部靠近弧形連板的一端均與弧形連板螺紋連接，桿部的另一端均固定連接有與桿部同軸線設置的桿帽，所述桿帽的直徑大于桿部的直徑。

6、進一步的，所述喉鏡片主體靠近壓舌板的一端安裝有照明光源，所述照明光源位于支撐板的相對側。

7、進一步的，本實用新型還公開了一種喉鏡片包，包括包裝袋與上述的喉鏡片，所述包裝袋內設置有用于盛裝喉鏡片的托盤，所述托盤上開設有若干個收納槽，每個收納槽的兩側均開設有缺口，且其中一個收納槽內盛裝有可與喉鏡片相連接的手柄。

8、進一步的，所述喉鏡片主體遠離壓舌板的一端固定連接有兩塊相對設置且間隔分布的連接板，所述手柄的其中一端位于兩塊連接板之間并通過螺栓連接副與連接板相連接。

9、進一步的，所述包裝袋上開設有易撕口。

10、采用上述技術方案，本實用新型的有益效果：

11、本實用新型在使用時，由于壓舌板與喉鏡片主體為滑動連接，這樣通過調節壓舌板插入喉鏡片主體內的長度，可調整喉鏡片的長度；且通過在喉鏡片主體上設置支撐板，并在壓舌板上開設若干個調節通孔，這樣當調整喉鏡片的長度后，可利用第一連接螺栓將壓舌板與喉鏡片主體進行連接，以固定喉鏡片調整后的長度，總的來說，本實用新型能夠對喉鏡片的長度進行調整，這樣在使用時可根據患者口咽部的深度，調整喉鏡片的長度，以便于使用。

技術特征：

1.一種喉鏡片，包括相連接的喉鏡片主體與壓舌板，所述喉鏡片主體為兩端開口的弧形管狀結構，其特征在于：所述喉鏡片主體靠近壓舌板的一端固定連接有支撐板，所述支撐板位于喉鏡片主體的開口位置外，且支撐板與喉鏡片主體的平面平行設置，所述壓舌板靠近喉鏡片主體的一端位于喉鏡片主體內并與喉鏡片主體滑動連接，壓舌板包括與支撐板平行設置的弧形連板，所述弧形連板的兩側均固定連接有與弧形連板垂直的弧形擋舌板，且弧形連板靠近喉鏡片主體的一端開設若干個沿弧形連板的長度方向分布的調節通孔，其中一個調節通孔與支撐板之間通過第一連接螺栓相連接。

2.根據權利要求1所述的一種喉鏡片，其特征在于：所述弧形連板遠離喉鏡片主體的一端安裝有橡膠環，所述喉鏡片主體內安裝有吸液管，所述吸液管遠離壓舌板的一端貫穿喉鏡片主體后位于喉鏡片主體外，吸液管的另一端可拆卸連通有固定安裝在喉鏡片主體上的連接接頭，所述連接接頭上可拆卸連通有吸液軟管，所述吸液軟管遠離連接接頭的一端貫穿橡膠環并與橡膠環為過盈配合。

3.根據權利要求2所述的一種喉鏡片，其特征在于：所述弧形連板上螺紋連接有若干個沿弧形連板的長度方向分布的防折桿，所述防折桿均包括與弧形連板垂直的桿部，所述桿部靠近弧形連板的一端均與弧形連板螺紋連接，桿部的另一端均固定連接有與桿部同軸線設置的桿帽，所述桿帽的直徑大于桿部的直徑。

4.根據權利要求1所述的一種喉鏡片，其特征在于：所述喉鏡片主體靠近壓舌板的一端安裝有照明光源，所述照明光源位于支撐板的相對側。

5.一種喉鏡片包，包括包裝袋，其特征在于：它還包括權利要求1-4任意一項所述的喉鏡片，所述包裝袋內設置有用于盛裝喉鏡片的托盤，所述托盤上開設有若干個收納槽，每個收納槽的兩側均開設有缺口，且其中一個收納槽內盛裝有可與喉鏡片相連接的手柄。

6.根據權利要求5所述的一種喉鏡片包，其特征在于：所述喉鏡片主體遠離壓舌板的一端固定連接有兩塊相對設置且間隔分布的連接板，所述手柄的其中一端位于兩塊連接板之間并通過螺栓連接副與連接板相連接。

7.根據權利要求5所述的一種喉鏡片包，其特征在于：所述包裝袋上開設有易撕口。

技術總結
本技術涉及一種喉鏡片及喉鏡片包，包括相連接的喉鏡片主體與壓舌板，喉鏡片主體為兩端開口的弧形管狀結構；喉鏡片主體靠近壓舌板的一端固定連接有支撐板，支撐板位于喉鏡片主體的開口位置外，且支撐板與喉鏡片主體的平面平行設置，壓舌板靠近喉鏡片主體的一端位于喉鏡片主體內并與喉鏡片主體滑動連接，壓舌板包括與支撐板平行設置的弧形連板，弧形連板的兩側均固定連接有與弧形連板垂直的弧形擋舌板，且弧形連板靠近喉鏡片主體的一端開設若干個沿弧形連板的長度方向分布的調節通孔，其中一個調節通孔與支撐板之間通過第一連接螺栓相連接，本技術在使用時可根據患者口咽部的深度，調整喉鏡片的長度，以便于使用。

技術研發人員：劉靜,靳新月
受保護的技術使用者：新鄉市利群醫療器械有限公司
技術研發日：20240524
技術公布日：2025/4/24
