本發明涉及閥門，具體為一種軟密封閘閥。

背景技術：

1、軟密封閘閥啟閉件采用的是閘閥,為保證密封性及抗壓性，板體一般設置為楔形，通常閘板是由鑄件閘板鐵芯外襯橡膠而成。工作狀態只能作全開或者全關。閥桿上有梯形螺紋，通過閘板中間的螺母，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等于閥門通徑的1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。

2、暗桿軟密封閘閥是通過高溫鑄造技術制造出來的閥門產品，主要用于人防工程管道截止或調節截止。其工作原理是：關閉件（閘板）沿通路中心線的垂直方向移動，實現閥門的開啟和關閉，暗桿軟密封閘閥的閥桿是連接閘板和手輪的部件，位于閥體內部，通過螺紋或齒輪傳動與閘板相連，在暗桿閘閥中，閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，使閘板提升，但閥桿不做直線運動。

3、中國發明專利，申請公布號cn113154071a公開了一種軟密封閘閥，解決了現有閘閥的密封使用效果不好的問題。

4、又如，中國發明專利申請公布號cn117432825a公開了一種軟密封閘閥，能夠提高閥門的密封性，能夠在閥板磨損后給予補償，從而更好的密封，具有更好的密封效果，而且還能夠防水錘，避免水錘直接擊打在閥板上，從而提高閥門使用壽命。

5、現有技術中的暗桿軟密封閘閥在實際應用中仍然存在一定的問題，比如，對于液壓較高的管體，在開啟閘閥時，由于初始閘板受到的阻力較大，工作人員轉動手輪的力較大，此時閥桿受到較大的力矩，隨著楔形閘板的上移，楔形閘板受到的阻力會逐漸減小，在行為慣性下，工作人員轉動手輪的力可能沒有變小，此時可能會因操作人員施加在閥桿上的轉動力矩過大而使楔形閘板與閥蓋之間產生較大力度的剛性碰撞，長時間啟閉后，可能導致閥桿的螺紋過度磨損，導致閥桿損壞，及剛性碰撞下導致閥桿與閥蓋之間的密封件、軸承件的損壞，進而降低了閘閥的密封性能，提高了維修成本。

技術實現思路

1、本發明的目的在于提供一種軟密封閘閥，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種軟密封閘閥，包括閥體、閥蓋、閥桿、手輪、控制器和楔形閘板，所述閥桿包括頂桿和底桿，頂桿和底桿之間設置有變速機構，通過變速機構對底桿的力矩進行調節；

3、閥蓋的頂部固定有擋板，擋板的中部開設有方形通槽，楔形閘板的頂端固定有方形閥座，方形閥座與方形通槽相適配；

4、閘閥完全閉合后，閘閥頂部形成有閥腔，閥體和閥蓋的外側設置有連通管，連通管的底部管體與閥腔的底部固定連通，連通管的頂部管體與閥腔的頂部固定連通，并且連通管頂部管體的出水口位于擋板的頂部；

5、連通管的管體上連接有第一電磁閥、水壓檢測器和形變件，水壓檢測器和形變件位于第一電磁閥的頂部；

6、當方形閥座的側板與擋板方形通槽的側壁貼合時，方形閥座與閥蓋之間形成有壓力腔，水壓檢測器對壓力腔內的水壓進行檢測，當方形閥座持續向上移動時，通過形變件對壓力腔內的水壓進行緩沖。

7、更進一步的，所述變速機構包括箱體，箱體的頂部和底部分別活動連接有第一連接桿和第二連接桿，頂桿和第一連接桿的桿體上分別固定有第一齒輪和第二齒輪，第一齒輪和第二齒輪相嚙合，并且第一齒輪和第二齒輪的齒比為1:1；

8、底桿和第二連接桿的桿體上分別固定有第三齒輪和第四齒輪，第三齒輪和第四齒輪相嚙合，并且第三齒輪和第四齒輪的齒比為（2-4）：1；

9、頂桿和底桿之間的桿體上及第一連接桿和第二連接桿之間的桿體上均固定有若干個齒條，頂桿和底桿之間及第一連接桿和第二連接桿之間均活動插接有活動環，活動環通孔內壁開設有若干個與齒條相適配的齒槽；

10、活動環外側開設有凹槽，凹槽外側活動連接有撥叉，撥叉一側設置有撥動組件，通過撥動組件帶動活動環進行上下移動。

11、更進一步的，所述撥動組件包括立柱，立柱頂部開設有圓形槽，立柱外側開設有活動槽，活動槽與圓形槽相連通，活動槽與撥叉的固定桿相適配；

12、圓形槽內壁固定有固定軸，活動槽內壁固定有豎桿，固定軸和豎桿均與撥叉的固定桿活動插接；

13、圓形槽的底壁與撥叉的固定桿之間固定有第二彈簧，圓形槽的頂壁固定有電磁鐵，撥叉的固定桿頂端固定有導磁塊，電磁鐵通電后，電磁鐵對導磁塊相吸。

14、更進一步的，所述形變件包括延伸管，延伸管外側開設有氣孔，延伸管的管體內活動連接有活塞，延伸管的內壁固定有第一彈簧，第一彈簧的端部與活塞相固定。

15、更進一步的，所述連通管包括第一水管和第二水管，第一水管與閥腔的底部固定連通，第二水管的頂部管體與閥腔的頂部固定連通；

16、第一電磁閥、水壓檢測器和形變件連接在第二水管的管體上；

17、第一水管和第二水管之間形成連接管，連接管的底部固定連通有排水管，排水管的管體上連接有排水閥；

18、第一水管的頂部設置有氣泵，氣泵通過氣管與第一水管相連通，氣管的管體上連接有第二電磁閥。

19、更進一步的，所述連接管呈u型，其底部管體位于第一水管和第二水管的底部。

20、更進一步的，所述第一水管的管體上連接有氣壓檢測器，氣壓檢測器位于第一電磁閥的頂部。

21、與現有技術相比，本發明的有益效果是：

22、該軟密封閘閥，設置有頂桿、底桿、方形閥座、擋板和變速機構，關閉閘閥并當方形閥座貫穿擋板的方形通槽時，水壓檢測器對檢測到連通管內的水壓進行檢測，當水壓達到設定值時，通過變速機構減少底桿的轉速，從而降低了底桿的轉動力矩，減少了方形閥座與閥蓋之間碰撞力度，減少閥桿磨損及閥桿與閥蓋之間的密封件、軸承件的損壞，有利于提高閘閥的使用壽命。

23、同時，設置有氣泵、u型的連接管、排水管及排水閥，開啟排水閥、第一電磁閥和第二電磁閥，外界的空氣通過通氣管進入到連通管及閥腔內，在氣壓的作用下，連通管及閥腔內的液體通過排水管排出，從而減少液體對閥腔及閥腔內相關部件的腐蝕，進一步的提高了該裝置的使用壽命及實用性。

24、并且，閥腔內的液體排出后，部分液滴仍然會殘留在閥腔內，控制器控制第一電磁閥關閉，外界的氣體通過氣泵進入到閥腔內，從而促進閥腔內液滴的蒸發，水汽通過排水管排出，保證了閥腔的干燥，進一步的提高了該閘閥的使用壽命。

25、除此之外，還設置有氣壓檢測器，當閥腔內的液體通過排水管排出后，繼續關閉排水閥，外界氣體通過氣泵持續泵入到閥腔中，當氣壓檢測器檢測到的氣壓值達到一定值時，控制器控制氣泵停機及控制第二電磁閥關閉，一段時間后，當氣壓檢測器的壓力變化值位于合理范圍內時，說明該閘閥的密封性符合要求，當氣壓檢測器的壓力變化值低于閾值時，可以通過外設的報警器進行報警，從而提醒工作人員對閘閥進行檢查或者維修，從而實現對該閘閥的氣密性的檢測，進一步的提高了該裝置的實用性。

技術特征：

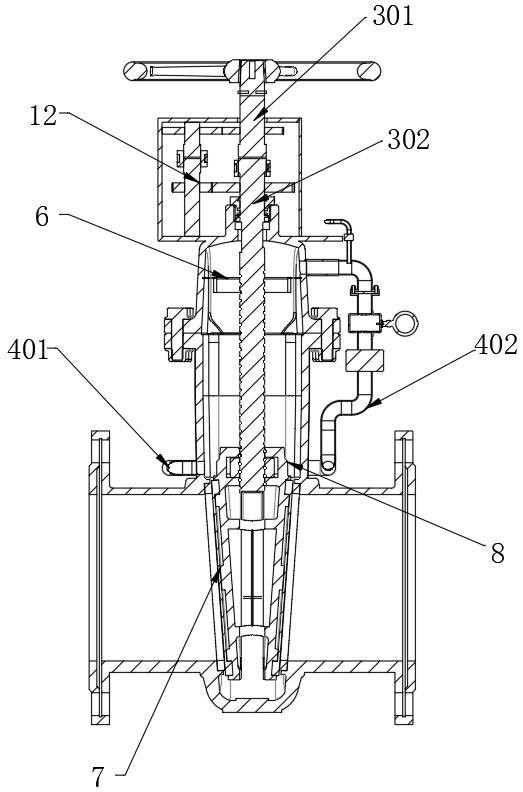

1.一種軟密封閘閥，包括閥體（1）、閥蓋（2）、閥桿、手輪（303）、控制器和楔形閘板（7），其特征在于：所述閥桿包括頂桿（301）和底桿（302），頂桿（301）和底桿（302）之間設置有變速機構（12），通過變速機構（12）對底桿（302）的力矩進行調節；

2.根據權利要求1所述的一種軟密封閘閥，其特征在于：所述變速機構（12）包括箱體（10），箱體（10）的頂部和底部分別活動連接有第一連接桿（121）和第二連接桿（122），頂桿（301）和第一連接桿（121）的桿體上分別固定有第一齒輪（123）和第二齒輪，第一齒輪（123）和第二齒輪相嚙合，并且第一齒輪（123）和第二齒輪的齒比為1:1；

3.根據權利要求2所述的一種軟密封閘閥，其特征在于：所述撥動組件包括立柱（128），立柱（128）頂部開設有圓形槽，立柱（128）外側開設有活動槽（129），活動槽（129）與圓形槽相連通，活動槽（129）與撥叉（127）的固定桿相適配；

4.根據權利要求1所述的一種軟密封閘閥，其特征在于：所述形變件（5）包括延伸管（501），延伸管（501）外側開設有氣孔（504），延伸管（501）的管體內活動連接有活塞（502），延伸管（501）的內壁固定有第一彈簧（503），第一彈簧（503）的端部與活塞（502）相固定。

5.根據權利要求1所述的一種軟密封閘閥，其特征在于：所述連通管（4）包括第一水管（401）和第二水管（402），第一水管（401）與閥腔的底部固定連通，第二水管（402）的頂部管體與閥腔的頂部固定連通；

6.根據權利要求5所述的一種軟密封閘閥，其特征在于：所述連接管（403）呈u型，其底部管體位于第一水管（401）和第二水管（402）的底部。

7.根據權利要求5所述的一種軟密封閘閥，其特征在于：所述第一水管（401）的管體上連接有氣壓檢測器（113），氣壓檢測器（113）位于第一電磁閥（404）的頂部。

技術總結
本發明公開了一種軟密封閘閥，涉及閥門技術領域。包括閥體、閥蓋、閥桿、手輪、控制器和楔形閘板，所述閥桿包括頂桿和底桿，頂桿和底桿之間設置有變速機構，通過變速機構對底桿的力矩進行調節。本發明設置有頂桿、底桿、方形閥座、擋板和變速機構，關閉閘閥并當方形閥座貫穿擋板的方形通槽時，水壓檢測器對檢測到連通管內的水壓進行檢測，當水壓達到設定值時，通過變速機構減少底桿的轉速，從而降低了底桿的轉動力矩，減少了方形閥座與閥蓋之間碰撞力度，減少閥桿磨損及閥桿與閥蓋之間的密封件、軸承件的損壞，有利于提高閘閥的使用壽命。
