本技術涉及包皮環切，尤其涉及一種新型包皮環切器。

背景技術：

1、包皮環切器是一種專門設計用于包皮環切手術的器械，它的主要特點是簡單易用、操作方便、安全可靠。包皮環切器通常由醫用不銹鋼制成，具有良好的耐腐蝕性和耐用性，包皮過長則容易藏污納垢，導致細菌和炎癥的滋生。

2、公開號為cn219439346u的實用新型專利，公開了一種包皮環切吻合器，針對切割刀的前后位置以及高度均存在不能調節的缺陷，由于每個人的包皮長度以及包皮的厚度不同，切割刀不能調節會影響環切效果，給醫護人員帶來不便，所以通過設置的矩形把手與矩形孔之間滑動連接，便于上下滑動矩形把手來調整刀片的上下位置，使刀片能夠更好的貼合在環切部位進行環切操作，方便使用，解決了常規的包皮環切吻合器在具體使用時，其上的切割刀的前后位置以及高度均存在不能調節的缺陷。

3、在現有包皮環切器技術中，雖然對包皮環切的方法簡單快捷，但是將包皮套在撐開器上時，對包皮后端的陰莖固定效果較弱，使得在對包皮切割時，可能會因為陰莖的滑動位移，使得待切割的包皮產生位移晃動的現象，從而不便于醫護人員對包皮切割長度進行定位，降低了包皮切割時的精準度，則延長了工作時間，降低了工作效率，因環切器包皮套管的結構是固定的，不同患者對所需要切割的包皮長度不同，而環切器難以根據不同患者的包皮長度，對包皮套管的長度進行調節，從而降低了環切器的實用性及可調節性。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種新型包皮環切器。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種新型包皮環切器，包括安裝板，所述安裝板的前側上下兩端均轉動連接有轉動桿，兩個所述轉動桿的前端相對側均固定連接有弧形板，兩個所述弧形板的相對側均固定連接有兩個外管，所述外管的內側滑動連接有內管，兩個所述弧形板的相對側均固定連接有兩個彈簧，兩個所述內管的另一端固定連接有夾持板，兩個所述夾持板的相對側均設置有多個軟膠墊，兩個所述轉動桿的后端相對側均設置有卡槽，所述安裝板的前側上下兩端均固定連接有固定塊，所述轉動桿的右側前端固定連接有固定環，頂端所述固定環的外側設置有彈力繩。

3、作為上述技術方案的進一步描述：

4、所述安裝板的前側中部固定連接有固定殼，所述固定殼的內側滑動連接有調節管，所述調節管的后側固定連接有齒條，所述固定殼的內側中部轉動連接有齒輪，所述齒輪的右側固定連接有轉動把手，所述調節管的前側螺紋連接有撐開器，所述齒條與齒輪之間為嚙合連接。

5、作為上述技術方案的進一步描述：

6、所述安裝板的前側中部固定連接有安裝管，所述安裝管的內側設置在固定殼的外側。

7、作為上述技術方案的進一步描述：

8、所述安裝管的外側滑動連接有滑動管，所述滑動管的外側前端轉動連接有轉動套。

9、作為上述技術方案的進一步描述：

10、所述轉動套的頂端固定連接有固定架，所述固定架的頂端中部滑動連接有切割刀，所述固定架的前側中部貫穿有螺栓。

11、作為上述技術方案的進一步描述：

12、所述固定殼的底端設置有滑槽，所述齒條的底端前側固定連接有滑塊。

13、作為上述技術方案的進一步描述：

14、所述彈簧的外側設置在內管的內側，所述轉動套的外側固定連接有環狀把手。

15、本實用新型具有如下有益效果：

16、1、本實用新型中，通過轉動桿、弧形板、外管、內管、彈簧、夾持板、固定環、彈力繩的相互配合下，對包皮環切器增加了便于將包皮套在撐開器上后，再將后側的陰莖夾持固定的作用，增加了切割包皮時陰莖的穩定性，減少了陰莖滑動產生位移，使得包皮產生晃動位移的現象，提高了醫護人員對包皮切割長度定位的精確性，縮短了工作時間，提高了工作效率。

17、2、本實用新型中，通過固定殼、調節管、齒條、齒輪、轉動把手、撐開器的相互配合下，對包皮環切器增加了便于根據不同患者的包皮長度，從而調節包皮套管長度的作用，增加了包皮套管的可調節性，減少了包皮套在套管上褶皺的產生，增強了環切器的實用性，便于醫護人員的使用。

技術特征：

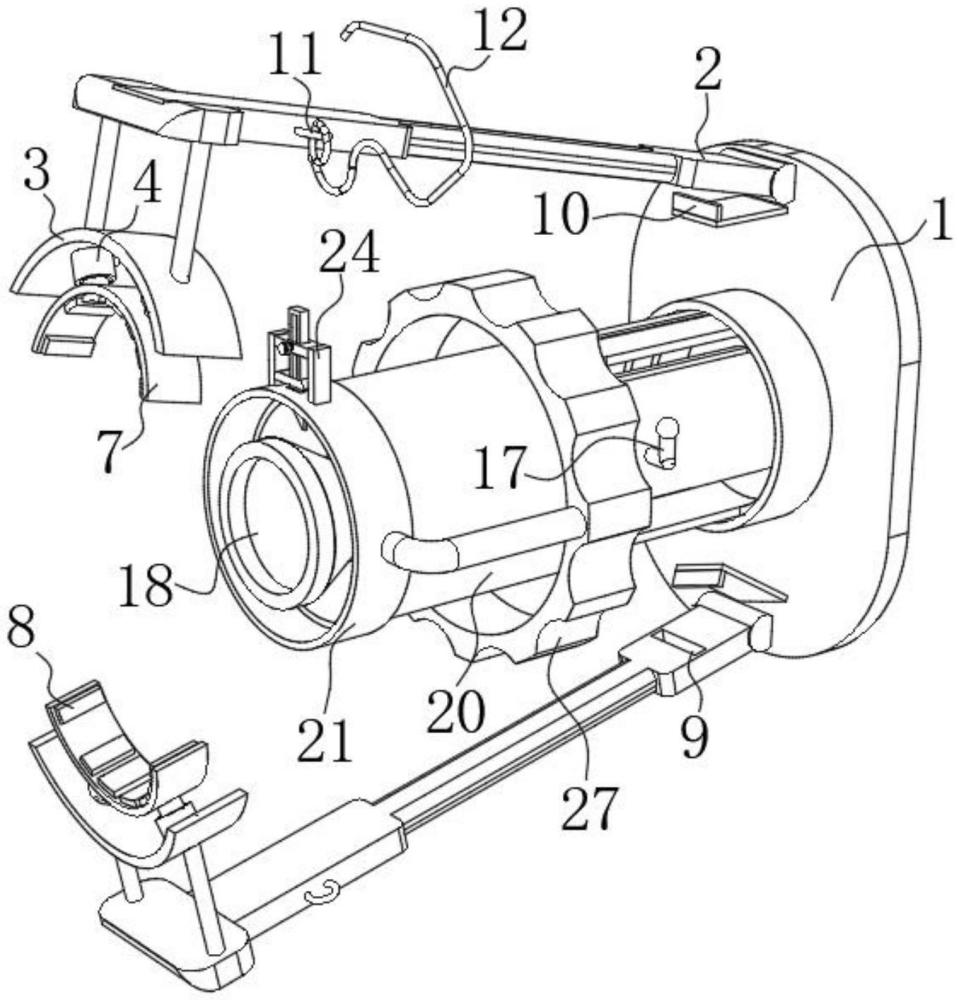

1.一種新型包皮環切器，包括安裝板(1)，其特征在于：所述安裝板(1)的前側上下兩端均轉動連接有轉動桿(2)，兩個所述轉動桿(2)的前端相對側均固定連接有弧形板(3)，兩個所述弧形板(3)的相對側均固定連接有兩個外管(4)，所述外管(4)的內側滑動連接有內管(5)，兩個所述弧形板(3)的相對側均固定連接有兩個彈簧(6)，兩個所述內管(5)的另一端固定連接有夾持板(7)，兩個所述夾持板(7)的相對側均設置有多個軟膠墊(8)，兩個所述轉動桿(2)的后端相對側均設置有卡槽(9)，所述安裝板(1)的前側上下兩端均固定連接有固定塊(10)，所述轉動桿(2)的右側前端固定連接有固定環(11)，頂端所述固定環(11)的外側設置有彈力繩(12)。

2.根據權利要求1所述的一種新型包皮環切器，其特征在于：所述安裝板(1)的前側中部固定連接有固定殼(13)，所述固定殼(13)的內側滑動連接有調節管(14)，所述調節管(14)的后側固定連接有齒條(15)，所述固定殼(13)的內側中部轉動連接有齒輪(16)，所述齒輪(16)的右側固定連接有轉動把手(17)，所述調節管(14)的前側螺紋連接有撐開器(18)，所述齒條(15)與齒輪(16)之間為嚙合連接。

3.根據權利要求1所述的一種新型包皮環切器，其特征在于：所述安裝板(1)的前側中部固定連接有安裝管(19)，所述安裝管(19)的內側設置在固定殼(13)的外側。

4.根據權利要求3所述的一種新型包皮環切器，其特征在于：所述安裝管(19)的外側滑動連接有滑動管(20)，所述滑動管(20)的外側前端轉動連接有轉動套(21)。

5.根據權利要求4所述的一種新型包皮環切器，其特征在于：所述轉動套(21)的頂端固定連接有固定架(24)，所述固定架(24)的頂端中部滑動連接有切割刀(22)，所述固定架(24)的前側中部貫穿有螺栓(23)。

6.根據權利要求2所述的一種新型包皮環切器，其特征在于：所述固定殼(13)的底端設置有滑槽(25)，所述齒條(15)的底端前側固定連接有滑塊(26)。

7.根據權利要求4所述的一種新型包皮環切器，其特征在于：所述彈簧(6)的外側設置在內管(5)的內側，所述轉動套(21)的外側固定連接有環狀把手(27)。

技術總結
本技術涉及包皮環切技術領域，公開了一種新型包皮環切器，包括安裝板，安裝板的前側上下兩端均轉動連接有轉動桿，兩個轉動桿的前端相對側均固定連接有弧形板，兩個弧形板的相對側均固定連接有兩個外管，外管的內側滑動連接有內管，兩個弧形板的相對側均固定連接有兩個彈簧，兩個內管的另一端固定連接有夾持板，兩個夾持板的相對側均設置有多個軟膠墊，兩個轉動桿的后端相對側均設置有卡槽。本技術中，便于將包皮套在撐開器上后，再將后側的陰莖夾持固定，增加了切割包皮時陰莖的穩定性，減少了陰莖滑動產生位移，使得包皮產生晃動位移的現象，提高了醫護人員對包皮切割長度定位的精確性。

技術研發人員：謝志堅,彭敏,鄺光林,劉青
受保護的技術使用者：江西漢普醫療科技有限公司
技術研發日：20240526
技術公布日：2025/4/28
