本發明涉及尿檢輔助設備，尤其涉及一種急診內科尿檢設備。

背景技術：

1、急診內科中尿液檢查主要用于快速篩查和診斷一些常見的疾病，例如：泌尿系統感染、腎功能問題、代謝性疾病、電解質紊亂等，尿液檢驗是醫學的一種檢測方式，尿液檢驗對臨床判斷和判斷療效有著十分重要的價值。

2、尿液的生成主要經過腎臟的濾過、重吸收和分泌等過程，形成具有特定成分的液體。在健康個體中，尿液成分具有較為穩定的特征，異常的變化往往提示潛在疾病。因此，尿液檢查技術應運而生，通過對尿液的外觀、物理性質、化學成分及顯微鏡下微觀顆粒的分析，達到篩查、診斷和監測疾病的目的。

3、在尿液檢查過程中，尿液的收集是確保檢測結果準確性和可靠性的關鍵環節之一。由于尿液在排出體外的過程中可能受到污染，正確的尿液收集方法顯得尤為重要。其中，中段尿液的收集是尿檢中最常采用的方式，以最大限度減少污染，但由于在尿檢過程中，通常是拿著收集尿液的容器在廁所進行收集，而收集尿液的容器較小，尿液容易濺在其他地方，同時收集中段尿液又需要人員進行配合，對于不同患者而言，可能會出現受限的情況，整體使用不便，因此本發明提出一種急診內科尿檢設備以解決現有技術中存在的問題。

技術實現思路

1、針對上述問題，本發明的目的在于提出一種急診內科尿檢設備，該種急診內科尿檢設備具有便于使用的優點，能解決現有技術中存在的問題。

2、為實現本發明的目的，本發明通過以下技術方案實現：一種急診內科尿檢設備，包括外殼體，所述外殼體的上端安裝有導液罩，且導液罩內安裝有封堵組件，所述導液罩的下端延伸至外殼體的內側，所述外殼體內安裝有第一石英玻璃管道，且第一石英玻璃管道上安裝有電控閥和超聲波液體檢測傳感器，所述外殼體的外側設有放置口，且放置口內放置有容器，所述外殼體內安裝有第二石英玻璃管道，且第二石英玻璃管道的一端與第一石英玻璃管道連接，所述放置口的內側安裝有噴嘴，所述噴嘴與第二石英玻璃管道連接，所述外殼體的內側安裝有蓄水組件，所述導液罩的內側安裝有沖洗組件，且沖洗組件與蓄水組件連接。

3、進一步改進在于：所述外殼體的內側安裝有plc控制器，所述plc控制器與電控閥和超聲波液體檢測傳感器電連接，所述外殼體的外側安裝有控制面板，且控制面板與plc控制器電連接，所述控制面板的外側設有保護罩，且保護罩與外殼體連接。

4、進一步改進在于：所述沖洗組件包括內三通導管，所述內三通導管的一端與導液罩連接，所述內三通導管的上端通過支架安裝有分散罩，且分散罩的截面呈三角形設計，所述內三通導管的上下兩端呈垂直設置。

5、進一步改進在于：所述封堵組件包括下封堵殼，所述下封堵殼與導液罩固定連接，且下封堵殼的上方設有上封堵殼，所述下封堵殼和上封堵殼均開設有通口，所述上封堵殼上安裝有延伸軸，所述延伸軸的上端安裝有旋鈕，且延伸軸的下端通過軸承與下封堵殼連接。

6、進一步改進在于：所述蓄水組件包括不銹鋼內膽，所述不銹鋼內膽的下端安裝有連接口，且連接口的下端穿過外殼體，所述外殼體的內側安裝有小型水泵，所述小型水泵的輸入端通過管道與不銹鋼內膽連接，且小型水泵的輸出端通過管道與內三通導管連接。

7、進一步改進在于：所述放置口的內側設有限位板，且限位板與外殼體連接，所述限位板上設有卡口。

8、進一步改進在于：所述外殼體的內側安裝有異形填充板，且異形填充板設有若干組，所述異形填充板上安裝有紫外線殺菌燈，所述紫外線殺菌燈的位置與第一石英玻璃管道和第二石英玻璃管道位置對應。

9、進一步改進在于：所述外殼體的下端設有排液口。

10、本發明的有益效果為：本發明通過設計的第一石英玻璃管道、第二石英玻璃管道、電控閥和超聲波液體檢測傳感器的配合，能夠在尿液收集過程中，自行根據時間來采集人員的中段尿液，無需人員刻意的控制，由此在尿檢過程中，能夠提高尿液收集的效率，且不會出現尿液四濺的情況，同時在尿液收集處理過程中，還具有自清潔的功能，以保障設備的衛生性，適合長時間的工作。

技術特征：

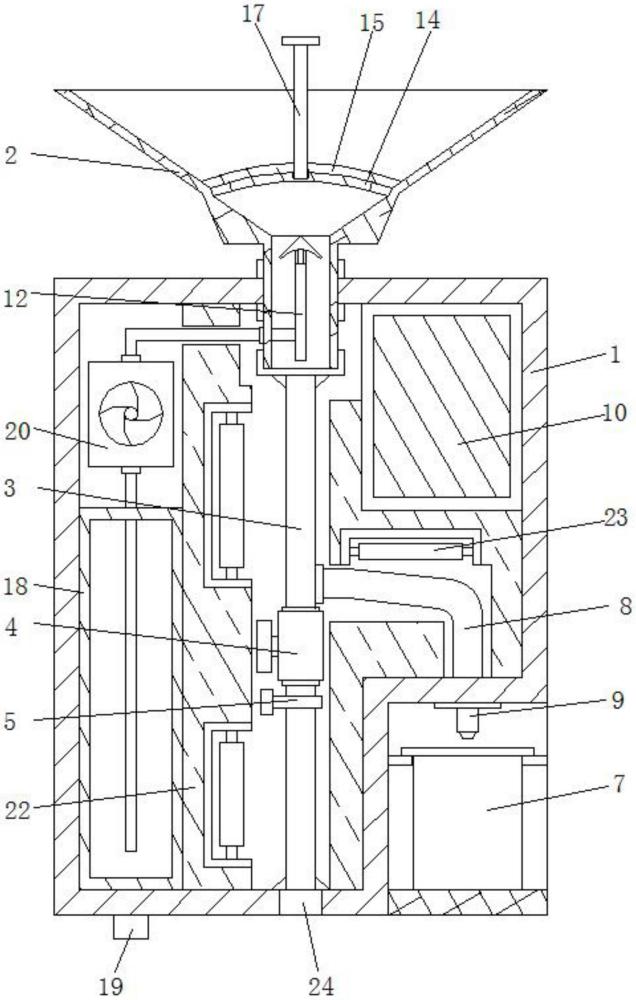

1.一種急診內科尿檢設備，包括外殼體(1)，其特征在于：所述外殼體(1)的上端安裝有導液罩(2)，且導液罩(2)內安裝有封堵組件，所述導液罩(2)的下端延伸至外殼體(1)的內側，所述外殼體(1)內安裝有第一石英玻璃管道(3)，且第一石英玻璃管道(3)上安裝有電控閥(4)和超聲波液體檢測傳感器(5)，所述外殼體(1)的外側設有放置口(6)，且放置口(6)內放置有容器(7)，所述外殼體(1)內安裝有第二石英玻璃管道(8)，且第二石英玻璃管道(8)的一端與第一石英玻璃管道(3)連接，所述放置口(6)的內側安裝有噴嘴(9)，所述噴嘴(9)與第二石英玻璃管道(8)連接，所述外殼體(1)的內側安裝有蓄水組件，所述導液罩(2)的內側安裝有沖洗組件，且沖洗組件與蓄水組件連接。

2.根據權利要求1所述的一種急診內科尿檢設備，其特征在于：所述外殼體(1)的內側安裝有plc控制器(10)，所述plc控制器(10)與電控閥(4)和超聲波液體檢測傳感器(5)電連接，所述外殼體(1)的外側安裝有控制面板，且控制面板與plc控制器(10)電連接，所述控制面板的外側設有保護罩(11)，且保護罩(11)與外殼體(1)連接。

3.根據權利要求1所述的一種急診內科尿檢設備，其特征在于：所述沖洗組件包括內三通導管(12)，所述內三通導管(12)的一端與導液罩(2)連接，所述內三通導管(12)的上端通過支架安裝有分散罩(13)，且分散罩(13)的截面呈三角形設計，所述內三通導管(12)的上下兩端呈垂直設置。

4.根據權利要求1所述的一種急診內科尿檢設備，其特征在于：所述封堵組件包括下封堵殼(14)，所述下封堵殼(14)與導液罩(2)固定連接，且下封堵殼(14)的上方設有上封堵殼(15)，所述下封堵殼(14)和上封堵殼(15)均開設有通口(16)，所述上封堵殼(15)上安裝有延伸軸(17)，所述延伸軸(17)的上端安裝有旋鈕，且延伸軸(17)的下端通過軸承與下封堵殼(14)連接。

5.根據權利要求3所述的一種急診內科尿檢設備，其特征在于：所述蓄水組件包括不銹鋼內膽(18)，所述不銹鋼內膽(18)的下端安裝有連接口(19)，且連接口(19)的下端穿過外殼體(1)，所述外殼體(1)的內側安裝有小型水泵(20)，所述小型水泵(20)的輸入端通過管道與不銹鋼內膽(18)連接，且小型水泵(20)的輸出端通過管道與內三通導管(12)連接。

6.根據權利要求1所述的一種急診內科尿檢設備，其特征在于：所述放置口(6)的內側設有限位板(21)，且限位板(21)與外殼體(1)連接，所述限位板(21)上設有卡口。

7.根據權利要求1所述的一種急診內科尿檢設備，其特征在于：所述外殼體(1)的內側安裝有異形填充板(22)，且異形填充板(22)設有若干組，所述異形填充板(22)上安裝有紫外線殺菌燈(23)，所述紫外線殺菌燈(23)的位置與第一石英玻璃管道(3)和第二石英玻璃管道(8)位置對應。

8.根據權利要求1所述的一種急診內科尿檢設備，其特征在于：所述外殼體(1)的下端設有排液口(24)。

技術總結
本發明提出一種急診內科尿檢設備，涉及尿檢輔助設備技術領域，包括外殼體，外殼體的上端安裝有導液罩，且導液罩內安裝有封堵組件，外殼體內安裝有第一石英玻璃管道，且第一石英玻璃管道上安裝有電控閥和超聲波液體檢測傳感器，外殼體的外側設有放置口，且放置口內放置有容器，外殼體內安裝有第二石英玻璃管道，且第二石英玻璃管道的一端與第一石英玻璃管道連接，放置口的內側安裝有噴嘴，噴嘴與第二石英玻璃管道連接，外殼體的內側安裝有蓄水組件，導液罩的內側安裝有沖洗組件；本發明能夠在尿液收集過程中，自行根據時間來采集人員的中段尿液，無需人員刻意的控制，由此在尿檢過程中，能夠提高尿液收集的效率。

技術研發人員：李福軍,朱曉會,方堃,莊天時,張蓉,陳娟,王旭,張良,李松洋,汪翔,孫夢雪,張堯堯
受保護的技術使用者：徐州市第一人民醫院
技術研發日：
技術公布日：2025/4/28
