本技術涉及機械輔助結構相關，具體涉及一種毫米波治療儀輻射頭用固定裝置。

背景技術：

1、毫米波可以穿透生物表皮作用于深層組織，可以與蛋白質、rna等生物大分子發生諧振，以此影響和調節生命活動過程，所以毫米波也被應用于口腔、婦科、前列腺等領域。

2、毫米波治療儀輻射頭用固定裝置是一種應用波長為10～1mm，頻率為30～300ghz的毫米波高頻電磁波治療疾病的儀器。它利用非熱劑量的低功率毫米波高頻電磁波輻射治療疾病，通過與人體內的dna、rna、細胞膜等大分子同頻共振，產生諧振，活化體內細胞，增強免疫系統，修復炎癥，收獲健康。

3、現有的毫米波治療儀的輻射頭一般均固定在支架上，通過多個支架的轉動調整輻射頭位置，這種調整方法只能對輻射頭的位置進行粗略調整，不能精確調整，同時毫米波治療儀的輻射頭在對準傷口時對準精度較差，在受到擾動而偏離了原設定的對準傷口的位置，從而影響實際治療效果。

技術實現思路

1、本實用新型的目的在于提供一種毫米波治療儀輻射頭用固定裝置，以解決現有技術中的問題。

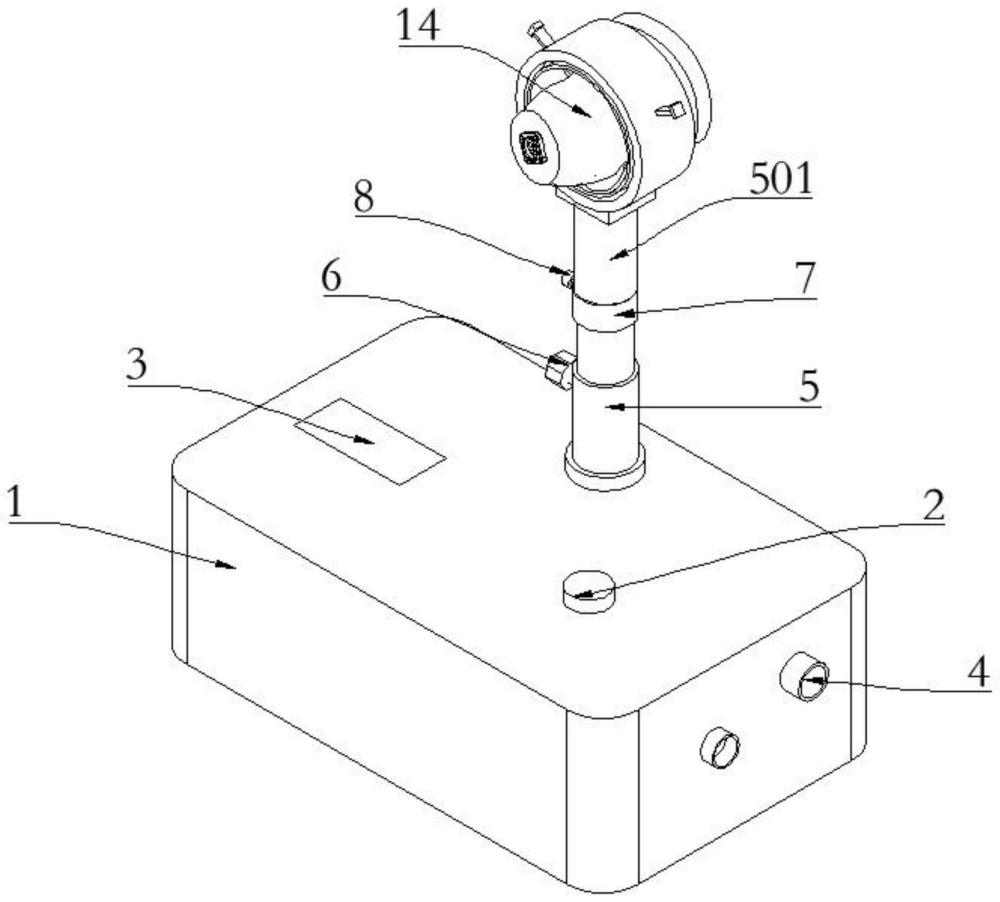

2、為達到上述目的，本實用新型采用的技術方案是：一種毫米波治療儀輻射頭用固定裝置，包括毫米波治療儀體，

3、所述毫米波治療儀體上部設有電源開關；所述電源開關側邊設有顯示屏；所述毫米波治療儀體側面設有電源輸入孔；

4、所述顯示屏側邊設有伸縮桿；所述伸縮桿側面設有旋鈕；所述伸縮桿上部設有固定套；所述固定套側面設有插銷；

5、所述固定套內部設有第一肘關節；所述第一肘關節上部設有第二肘關節；所述第二肘關節上部設有連接桿；

6、所述連接桿上部設有輻射頭固定環；所述輻射頭固定環內部設有第一防滑板；所述輻射頭固定環內部左右端設有固定夾；所述固定夾下部設有第二防滑板；所述固定夾上部設有調節桿；所述輻射頭固定環內部套設有輻射頭。

7、優選地一種方案，所述電源開關安裝于毫米波治療儀體上方，所述顯示屏安裝于電源開關一側，所述電源輸入孔開設于毫米波治療儀體一側。

8、優選地一種方案，所述伸縮桿活動安裝于顯示屏一側，所述旋鈕活動安裝于伸縮桿一側。

9、優選地一種方案，所述固定套安裝于伸縮桿上方，所述插銷安裝于固定套內壁，所述第一肘關節活動安裝于固定套內壁，所述第二肘關節活動安裝于第一肘關節上方，所述連接桿連接于第二肘關節上方。

10、優選地一種方案，所述輻射頭固定環安裝于連接桿上方，所述第一防滑板安裝于輻射頭固定環內壁，所述固定夾對稱安裝于輻射頭固定環內部左右兩端，所述第二防滑板安裝于固定夾下方，所述調節桿安裝于固定夾上方，所述輻射頭套接于輻射頭固定環內壁。

11、優選地一種方案，

12、由于上述技術方案的運用，本申請與現有技術相比的有益效果在于：

13、本申請的一種毫米波治療儀輻射頭用固定裝置，當在對輻射頭進行安裝固定時，醫護人員將輻射頭套入到輻射頭固定環內中，在將輻射頭放入后，醫護人員通過拉動調節桿來調節固定夾與輻射頭之間的距離，使得固定夾通過調節桿的調節，能更加穩固的對輻射頭進行固定，同時通過設置的第一防滑板和第二防滑板，當輻射頭在調節角度和位置時，避免輻射頭受到晃動從輻射頭固定環中脫落，確保輻射頭能穩固的固定于輻射頭固定環內，同時當將毫米波治療儀的輻射頭對準傷口時，醫護人員將插銷從固定套內拔出，通過插銷的拔出，這時通過第一肘關節和第二肘關節，使得連接桿可進行移動或向下彎曲，這時醫護人員可根據傷口的位置來調節輻射頭，使得輻射頭能更加精準的對準傷口，因此達到可精確的調整輻射頭的位置，從而提高實際治療效果。

技術特征：

1.一種毫米波治療儀輻射頭用固定裝置，包括毫米波治療儀體，其特征在于：

2.如權利要求1所述的一種毫米波治療儀輻射頭用固定裝置，其特征在于：所述電源開關安裝于毫米波治療儀體上方，所述顯示屏安裝于電源開關一側，所述電源輸入孔開設于毫米波治療儀體一側。

3.如權利要求1所述的一種毫米波治療儀輻射頭用固定裝置，其特征在于：所述伸縮桿活動安裝于顯示屏一側，所述旋鈕活動安裝于伸縮桿一側。

4.如權利要求1所述的一種毫米波治療儀輻射頭用固定裝置，其特征在于：所述固定套安裝于伸縮桿上方，所述插銷安裝于固定套內壁，所述第一肘關節活動安裝于固定套內壁，所述第二肘關節活動安裝于第一肘關節上方，所述連接桿連接于第二肘關節上方。

5.如權利要求1所述的一種毫米波治療儀輻射頭用固定裝置，其特征在于：所述輻射頭固定環安裝于連接桿上方，所述第一防滑板安裝于輻射頭固定環內壁，所述固定夾對稱安裝于輻射頭固定環內部左右兩端，所述第二防滑板安裝于固定夾下方，所述調節桿安裝于固定夾上方，所述輻射頭套接于輻射頭固定環內壁。

技術總結
本申請公開一種毫米波治療儀輻射頭用固定裝置，包括毫米波治療儀體，所述伸縮桿側面設有旋鈕，所述固定套側面設有插銷，所述第一肘關節上部設有第二肘關節，所述固定夾上部設有調節桿。該毫米波治療儀輻射頭用固定裝置，當在對輻射頭進行安裝固定時，醫護人員將輻射頭套入到輻射頭固定環內中，在將輻射頭放入后，醫護人員通過拉動調節桿來調節固定夾與輻射頭之間的距離，使得固定夾通過調節桿的調節，能更加穩固的對輻射頭進行固定，同時通過設置的第一防滑板和第二防滑板，當輻射頭在調節角度和位置時，避免輻射頭受到晃動從輻射頭固定環中脫落，確保輻射頭能穩固的固定于輻射頭固定環內。

技術研發人員：王兆明
受保護的技術使用者：南通瑞晟特智能科技有限公司
技術研發日：20240530
技術公布日：2025/4/28
