本技術涉及一種內窺鏡鏡下肛門檢查的手柄裝置，屬于肛腸檢查設備領域。

背景技術：

1、內窺鏡是集中了傳統光學、人體工程學、精密機械、現代電子、數學、軟件等于一體的檢測儀器。一個具有圖像傳感器、光學鏡頭、光源照明、機械裝置等，它可以經口腔進入胃內或經其他天然孔道進入體內。利用內窺鏡可以看到x射線不能顯示的病變，因此它對醫生非常有用。例如，借助內窺鏡醫生可以觀察直腸的潰瘍或腫瘤，據此制定出最佳的治療方案。

2、目前的內窺鏡包括兩個部件，一個是視頻監控裝置，內窺鏡鏡頭以及連接線；如專利申請?zhí)枮閏n201920009899.1，專利申請名稱是電子內窺鏡，揭示了包括電子內窺鏡視頻監控裝置、內窺鏡鏡頭和連接線，所述電子內窺鏡視頻監控裝置和內窺鏡鏡頭通過連接線電性連接，所述內窺鏡鏡頭遠離連接線一端的側壁上固定連接有內窺鏡鏡片，所述內窺鏡鏡頭靠近內窺鏡鏡片的一側設有抵塊，所述內窺鏡鏡頭遠離連接線一端的側壁上設有與抵塊位置相對應的收納槽，讓檢測的圖像顯示不再存在模糊或黑屏，避免傷害到內腔，提高了檢查和診斷的正確性，提高了檢測效率。

3、但是在實際操作過程中，仍然存在以下問題：

4、內窺鏡的末端是深入人體內部的器官中，除了內窺鏡的視頻監控裝置和內窺鏡鏡頭能產生光源，沒有銜接其他冷光源的轉換口，因此，內窺鏡攝像系統在拍照的時候，并沒有足夠的光源觀察病灶。

5、因此，本實用新型提供一種能引導光源，便于觀察和拍攝病灶的內窺鏡鏡下肛門檢查的手柄裝置。

技術實現思路

1、本實用新型提供了一種內窺鏡鏡下肛門檢查的手柄裝置，可以有效解決上述問題。

2、本實用新型是這樣實現的：

3、一種內窺鏡鏡下肛門檢查的手柄裝置，包括手柄、光學卡口、轉換口、一次性肛門檢查鏡，所述手柄包含水平部和傾斜部，所述水平部其中一端以預設角度a設置有傾斜部，另一端則水平安裝有光學卡口，所述光學卡口自由端通過引導光束的轉換口安裝有一次性肛門檢查鏡，這里所述的預設角度a為50°-85°。

4、作為進一步改進的，所述轉換口包含連通管以及通過螺紋連接方式豎直固定在連通管中間的光束管，所述連通管和光束管連通。

5、作為進一步改進的，所述光束管為外部包裹著金屬套的圓柱體，所述圓柱體中間為光學接口，還包含位于光學接口中的插芯。

6、作為進一步改進的，所述連通管靠近一次性肛門檢查鏡的第一端面的直徑大于第二端面的直徑。

7、作為進一步改進的，所述第一端面和第二端面上開有朝向連通管中心的鍥形口。

8、作為進一步改進的，所述連通管靠近光學卡口的內壁上設有傾斜面。

9、作為進一步改進的，所述手柄的水平部和傾斜部的夾角a處轉動連接有扳機，與扳機相對的手柄內部設置有微動開關；

10、電路板，所述微動開關與安裝在手柄的電路板電性連接。

11、本實用新型的有益效果是：

12、①本實用新型通過增加光學卡口，引導外界的冷光源進入手柄的光學卡口以及一次性肛門檢查鏡，一次性肛門檢查鏡是放置于人體肛腸中，方便觀察肛腸位置的肌肉組織或者病灶。

13、②本實用新型轉換口的光束管連接外界的冷光源，利用了光從光密介質進入光疏介質從而發生了全反射，將光線完全引導至連通管中，進而傳導至光學卡口、一次性肛門檢查鏡中。

14、③本實用新型掰動扳機促使微動開關進行工作，對電路板的啟閉，以通過電路板上的電路進行控制光學卡口進行拍照或者控制設備的啟閉，操作更為簡便。

技術特征：

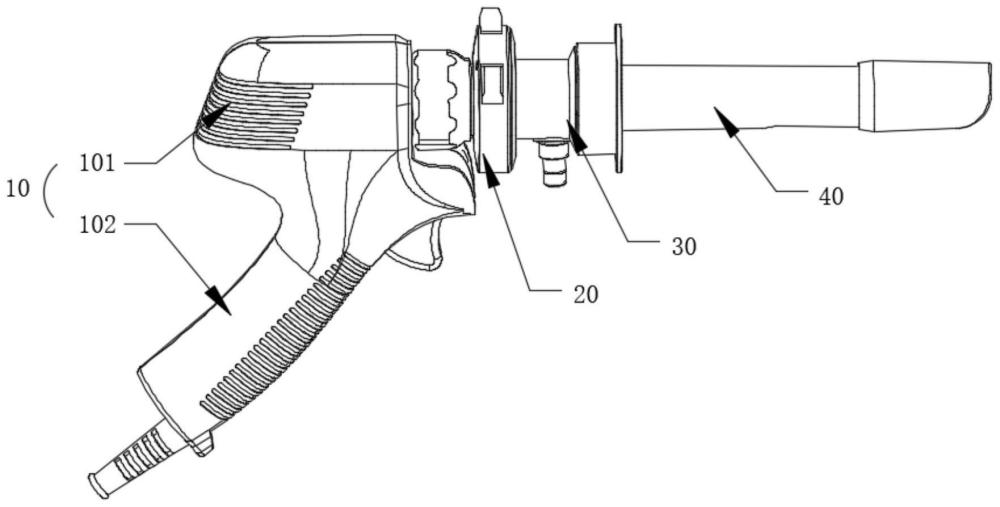

1.一種內窺鏡鏡下肛門檢查的手柄裝置，其特征在于，包括手柄(10)、光學卡口(20)、轉換口(30)、一次性肛門檢查鏡(40)，所述手柄(10)包含水平部(101)和傾斜部(102)，所述水平部(101)其中一端以預設角度a設置有傾斜部(102)，另一端則水平安裝有光學卡口(20)，所述光學卡口(20)自由端通過引導光束的轉換口(30)安裝有一次性肛門檢查鏡(40)，這里所述的預設角度a為50°-85°。

2.如權利要求1所述的內窺鏡鏡下肛門檢查的手柄裝置，其特征在于，所述轉換口(30)包含連通管(301)以及通過螺紋連接方式豎直固定在連通管(301)中間的光束管(302)，所述連通管(301)和光束管(302)連通。

3.如權利要求2所述的內窺鏡鏡下肛門檢查的手柄裝置，其特征在于，所述光束管(302)為外部包裹著金屬套(321)的圓柱體(322)，所述圓柱體(322)中間為光學接口(323)，還包含位于光學接口(323)中的插芯。

4.如權利要求2所述的內窺鏡鏡下肛門檢查的手柄裝置，其特征在于，所述連通管(301)靠近一次性肛門檢查鏡(40)的第一端面(311)的直徑大于第二端面(312)的直徑。

5.如權利要求4所述的內窺鏡鏡下肛門檢查的手柄裝置，其特征在于，所述第一端面(311)和第二端面(312)上開有朝向連通管(301)中心的鍥形口(313)。

6.如權利要求4所述的內窺鏡鏡下肛門檢查的手柄裝置，其特征在于，所述連通管(301)靠近光學卡口(20)的內壁上設有傾斜面。

7.如權利要求1所述的內窺鏡鏡下肛門檢查的手柄裝置，其特征在于，所述手柄(10)的水平部(101)和傾斜部(102)的夾角a處轉動連接有扳機(103)，與扳機(103)相對的手柄(10)內部設置有微動開關(104)；

技術總結
本技術提供了一種內窺鏡鏡下肛門檢查的手柄裝置，包括手柄、光學卡口、轉換口、一次性肛門檢查鏡，所述手柄包含水平部和傾斜部，所述水平部其中一端以預設角度A設置有傾斜部，另一端則水平安裝有光學卡口，所述光學卡口自由端通過引導光束的轉換口安裝有一次性肛門檢查鏡，本技術通過增加光學卡口，引導外界的冷光源進入手柄的光學卡口以及一次性肛門檢查鏡，一次性肛門檢查鏡是放置于人體肛腸中，方便觀察肛腸位置的肌肉組織或者病灶。

技術研發人員：鄭曉怡,賴德福
受保護的技術使用者：福建省中鑫祥瑞醫療科技有限公司
技術研發日：20240603
技術公布日：2025/4/28
