本技術涉及醫療設備，具體為五官科用冰敷裝置。

背景技術：

1、五官手術之后需要用冰袋作局部冷敷以減輕手術后腫脹，例如在鼻部進行手術后，通常會使用冰袋進行冷敷消腫，但是現有的方式是手持冰袋將其直接放置在患者鼻部，由于冷敷時間較長，導致冰袋長時間壓在患者鼻部，大大的限制了患者翻身或者下床活動，并且常規的冰袋冷凍后會成為整體的冰塊，不易塑形，無法和鼻子相互貼合，導致冷敷效果不佳。因此我們對此做出改進，提出五官科用冰敷裝置。

技術實現思路

1、為了解決上述技術問題，本實用新型提供了如下的技術方案：

2、本實用新型五官科用冰敷裝置，包括面罩主體，所述面罩主體的外側設置有透氣孔，所述面罩主體的敞口處為翻邊狀，所述面罩主體一側的底端設置有連通管，所述面罩主體內壁的一側固定安裝有彈力網兜，所述彈力網兜的內部插入安裝有科技冰冰袋，所述科技冰冰袋的一端固定安裝有連接塊，所述連接塊的一端固定安裝有磁鐵塊，所述連通管的外側套接安裝有固定帽，所述固定帽的內壁固定安裝有連接桿，所述連接桿的一端固定安裝有強力磁鐵，所述磁鐵塊與強力磁鐵相互吸引，所述面罩主體的翻邊處固定安裝有固定塊，所述固定塊的數量為兩個，兩個所述固定塊分別固定安裝有第一固定繩與第二固定繩。

3、作為本實用新型的一種優選技術方案，所述固定帽內壁的兩側皆開設有空腔，所述空腔的內部皆固定安裝有限位彈簧，所述限位彈簧的一端皆固定安裝有限位柱，所述連通管的兩側皆開設有限位槽。

4、作為本實用新型的一種優選技術方案，所述限位柱的一端皆插入安裝至限位槽的內部，所述限位柱的一端與限位槽皆為弧形。

5、作為本實用新型的一種優選技術方案，所述面罩主體的外側放置安裝有調節盒，所述調節盒的內部通過軸承安裝有轉動柱，所述第一固定繩與第二固定繩的一端延伸至調節盒的內部，且所述第一固定繩與第二固定繩的一端與轉動柱的外壁固定連接，所述轉動柱的一側固定安裝有連接柱，所述連接柱的一端延伸至調節盒的外側，所述連接柱的內部固定安裝有復位彈簧，所述復位彈簧的一端固定安裝有連接頭，所述連接頭的一端固定安裝有調節頭。

6、作為本實用新型的一種優選技術方案，所述調節盒的正面固定安裝有防滑墊，所述防滑墊的一面為弧形。

7、作為本實用新型的一種優選技術方案，所述調節頭的外側設置有防滑紋，所述防滑紋的外側固定設置有橡膠顆粒。

8、作為本實用新型的一種優選技術方案，所述防滑紋的一側固定安裝有限位塊，所述限位塊的數量為兩個，所述調節盒的一側均勻開設有固定槽，所述限位塊的一端皆插入安裝至固定槽的內部。

9、本實用新型的有益效果是：

10、1、該五官科用冰敷裝置，通過設置面罩主體、連通管、彈力網兜、科技冰冰袋、第一固定繩和第二固定繩，在該裝置投入使用后，利用醫護人員將科技冰冰袋插入彈力網兜的內部，利用彈力網兜的彈力，能將科技冰冰袋固定在其內部，通過醫護人員將面罩主體戴至患者的面部，使面罩主體與患者的面部貼合，使面罩主體的凸起位置與患者的鼻部貼合，利用科技冰冰袋的特性，使科技冰冰袋能充分的與患者的鼻部充分貼合，能有效的減輕患者的疼痛感，該裝置可反復使用，有效的降低了醫療成本。

11、2、該五官科用冰敷裝置，通過設置轉動柱、復位彈簧、調節頭和限位塊，在將面罩主體戴至患者的面部時，通過擰動調節頭能使第一固定繩與第二固定繩的長度進行調節，利用復位彈簧的彈力，能將限位塊固定在固定槽的內部，防止調節頭產生松動，造成第一固定繩與第二固定繩的長度無法固定的現象，從而有效的解決了患者側身、離床自由活動的需要。

12、3、該五官科用冰敷裝置，通過設置固定帽、連接桿、限位彈簧和限位柱，在需要對科技冰冰袋進行更換時，通過拉動固定帽，能使連接桿拉動連接塊，使科技冰冰袋脫離彈力網兜的內部，方便了醫護人員對科技冰冰袋的更換，當固定帽未安裝時，患者在術中穿戴面罩主體，醫護人員可通過連通管對患者進行手術。

技術特征：

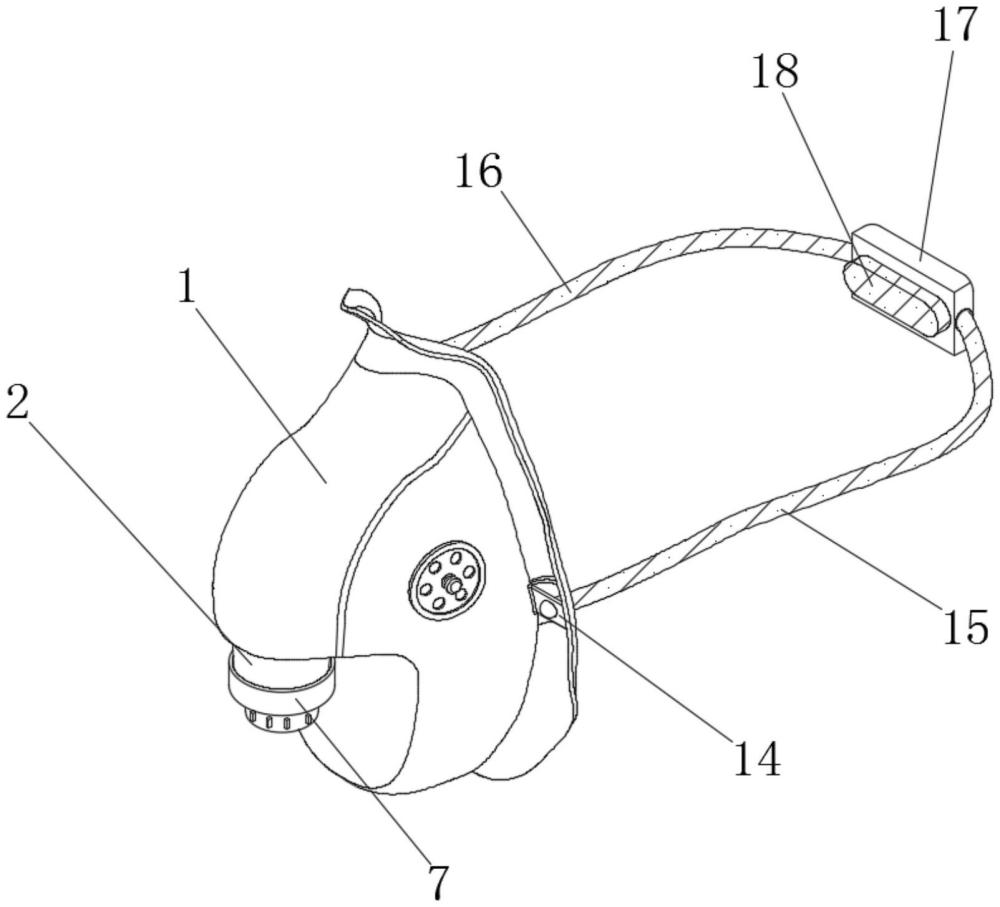

1.五官科用冰敷裝置，包括面罩主體(1)，其特征在于，所述面罩主體(1)的外側設置有透氣孔，所述面罩主體(1)的敞口處為翻邊狀，所述面罩主體(1)一側的底端設置有連通管(2)，所述面罩主體(1)內壁的一側固定安裝有彈力網兜(3)，所述彈力網兜(3)的內部插入安裝有科技冰冰袋(4)，所述科技冰冰袋(4)的一端固定安裝有連接塊(5)，所述連接塊(5)的一端固定安裝有磁鐵塊(6)，所述連通管(2)的外側套接安裝有固定帽(7)，所述固定帽(7)的內壁固定安裝有連接桿(8)，所述連接桿(8)的一端固定安裝有強力磁鐵(9)，所述磁鐵塊(6)與強力磁鐵(9)相互吸引，所述面罩主體(1)的翻邊處固定安裝有固定塊(14)，所述固定塊(14)的數量為兩個，兩個所述固定塊(14)分別固定安裝有第一固定繩(15)與第二固定繩(16)。

2.根據權利要求1所述的五官科用冰敷裝置，其特征在于，所述固定帽(7)內壁的兩側皆開設有空腔(10)，所述空腔(10)的內部皆固定安裝有限位彈簧(11)，所述限位彈簧(11)的一端皆固定安裝有限位柱(12)，所述連通管(2)的兩側皆開設有限位槽(13)。

3.根據權利要求2所述的五官科用冰敷裝置，其特征在于，所述限位柱(12)的一端皆插入安裝至限位槽(13)的內部，所述限位柱(12)的一端與限位槽(13)皆為弧形。

4.根據權利要求1所述的五官科用冰敷裝置，其特征在于，所述面罩主體(1)的外側放置安裝有調節盒(17)，所述調節盒(17)的內部通過軸承安裝有轉動柱(19)，所述第一固定繩(15)與第二固定繩(16)的一端延伸至調節盒(17)的內部，且所述第一固定繩(15)與第二固定繩(16)的一端與轉動柱(19)的外壁固定連接，所述轉動柱(19)的一側固定安裝有連接柱(20)，所述連接柱(20)的一端延伸至調節盒(17)的外側，所述連接柱(20)的內部固定安裝有復位彈簧(21)，所述復位彈簧(21)的一端固定安裝有連接頭(22)，所述連接頭(22)的一端固定安裝有調節頭(23)。

5.根據權利要求4所述的五官科用冰敷裝置，其特征在于，所述調節盒(17)的正面固定安裝有防滑墊(18)，所述防滑墊(18)的一面為弧形。

6.根據權利要求4所述的五官科用冰敷裝置，其特征在于，所述調節頭(23)的外側設置有防滑紋(24)，所述防滑紋(24)的外側固定設置有橡膠顆粒。

7.根據權利要求6所述的五官科用冰敷裝置，其特征在于，所述防滑紋(24)的一側固定安裝有限位塊(25)，所述限位塊(25)的數量為兩個，所述調節盒(17)的一側均勻開設有固定槽(26)，所述限位塊(25)的一端皆插入安裝至固定槽(26)的內部。

技術總結
本技術公開了五官科用冰敷裝置，包括面罩主體，面罩主體的外側設置有透氣孔，面罩主體的敞口處為翻邊狀，面罩主體一側的底端設置有連通管，面罩主體內壁的一側固定安裝有彈力網兜，彈力網兜的內部插入安裝有科技冰冰袋，科技冰冰袋的一端固定安裝有連接塊。該五官科用冰敷裝置，在該裝置投入使用后，利用醫護人員將科技冰冰袋插入彈力網兜的內部，利用彈力網兜的彈力，能將科技冰冰袋固定在其內部，通過醫護人員將面罩主體戴至患者的面部，使面罩主體與患者的面部貼合，使面罩主體的凸起位置與患者的鼻部貼合，利用科技冰冰袋的特性，使科技冰冰袋能充分的與患者的鼻部充分貼合，減輕了患者的疼痛感，該裝置可反復使用，降低了醫療成本。

技術研發人員：王麗,劉玉珍,陳艷玲,張靖楠
受保護的技術使用者：十堰市太和醫院（湖北醫藥學院附屬醫院）
技術研發日：20240531
技術公布日：2025/4/28
