本技術涉及醫療設備，具體為一種防咬舌裝置。

背景技術：

1、精神病一般指心理障礙，心理障礙是指一個人由于生理、心理或社會原因而導致的各種異常心理過程、異常人格特征的異常行為方式，是一個人表現為沒有能力按照社會認可的適宜方式行動，以致其行為的后果對本人和社會都是不適應的，當心理活動異常的程度達到醫學診斷標準，我們就稱之為心理障礙，心理障礙強調是這類心理異常的臨床表現或癥狀，不把它們當做疾病看待，此外，使用心理障礙一詞容易被人們所接受，能減輕社會的歧視，當患者在發病時可能會發生無意識的咬合動作，可能會造成咬舌等傷害自身的行為。

2、經檢索，在申請?zhí)枮閏n202321628827.8中提到一種防咬舌裝置，包括弧形套，還包括：隔離結構：隔離結構安裝在弧形套上，通過隔離結構伸入患者嘴內并將患者上牙和下牙進行隔離，避免患者舌頭被咬傷；連接結構：連接結構安裝在弧形套上，通過連接結構將裝置連接在患者頭部；該防咬舌裝置在將弧形套套設在患者嘴部上后，通過隔離板伸入患者嘴部使患者上牙和下牙分開，從而避免了患者舌頭被咬傷，在將隔離板伸入患者嘴內后，通過刺毛貼粘連在粘扣貼對應的位置使第一連接帶和第二連接帶能纏繞在患者頭部，實現裝置與患者頭部的連接，該裝置便于隨時對患者舌部進行防護，提高了使用的便捷性。

3、上述方案雖然解決了背景技術中提到的問題，但是仍存在以下不足：上述方案中的只是通過第一連接帶和第二連接帶采用粘扣貼和刺毛貼進行粘附固定的，穩固性較差，容易被精神病人拉掉；且上述方案通過隔離板來進行壓舌作業，防止出現咬舌隱患，但是其隔離板和弧形套之間采用一體式設計，進而無法對隔離板進行拆卸和更換，靈活性較差。

技術實現思路

1、本實用新型的目的在于提供一種防咬舌裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種防咬舌裝置，包括用于固定的彈性綁帶，所述彈性綁帶的中間位置外側固定設置有外置板，所述外置板的內壁貼合設置有連接板，所述連接板的一側外表面上設置有若干的插接柱，所述插接柱的外表面上設置有若干的彈性片，所述插接柱的另一側固定設置有壓舌板，所述壓舌板的上下兩端設置有牙齒咬槽，所述外置板的底部固定設置有下巴撐托板。

4、作為本實用新型優選的方案，所述彈性綁帶的左右兩端分別開設有扣槽以及卡扣，且所述彈性綁帶的兩側通過卡扣上的扣子插入其中一個扣槽進行鎖緊固定。

5、作為本實用新型優選的方案，所述彈性綁帶位于扣槽一側的內壁上固定設置有磁吸片，所述彈性綁帶位于卡扣的一側外壁上固定設置有磁吸條，所述磁吸片和磁吸條磁性連接。

6、作為本實用新型優選的方案，所述外置板上開設有若干的第二通孔，所述彈性綁帶的中間位置設置有第一通孔，所述第一通孔和第二通孔上的孔位和尺寸均相匹配，且所述壓舌板通過插接柱分別和第一通孔、第二通孔插接并采用彈性片進行限制以達到固定的目的。

7、作為本實用新型優選的方案，所述外置板的中間貫穿開設有綁帶貫穿豁口，所述彈性綁帶的一側穿過該綁帶貫穿豁口內并使得第一通孔和第二通孔相對應。

8、作為本實用新型優選的方案，所述下巴撐托板采用聚氨酯材質，且其整體造型和人體下巴的造型相匹配。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型中，通過設置的一種防咬舌裝置，在使用該防咬舌裝置時，通過卡扣和扣槽之間的插接將彈性綁帶初步固定在精神病人的頭部，然后再利用磁吸片和磁吸條之間的磁吸連接再次進行磁吸固定，且同時使得下巴撐托板托住精神病人的下巴位置，進而避免了該裝置和患者頭部的脫落，提高了穩定性；該裝置通過壓舌板隔絕上頜牙和下頜牙，避免出現咬舌的隱患，且該壓舌板是通過一側的插接柱和彈性片與外置板進行卡緊固定的，進而方便后續單獨對其進行拆卸和更換，整體靈活性更高。

技術特征：

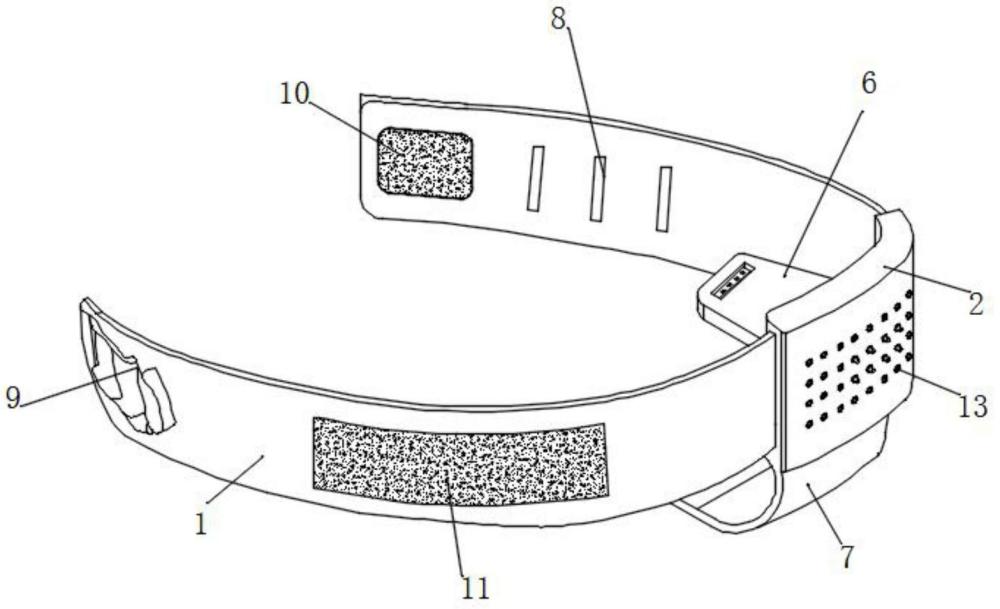

1.一種防咬舌裝置，包括用于固定的彈性綁帶(1)，其特征在于：所述彈性綁帶(1)的中間位置外側固定設置有外置板(2)，所述外置板(2)的內壁貼合設置有連接板(3)，所述連接板(3)的一側外表面上設置有若干的插接柱(4)，所述插接柱(4)的外表面上設置有若干的彈性片(5)，所述插接柱(4)的另一側固定設置有壓舌板(6)，所述壓舌板(6)的上下兩端設置有牙齒咬槽(12)，所述外置板(2)的底部固定設置有下巴撐托板(7)。

2.根據權利要求1所述的一種防咬舌裝置，其特征在于：所述彈性綁帶(1)的左右兩端分別開設有扣槽(8)以及卡扣(9)，且所述彈性綁帶(1)的兩側通過卡扣(9)上的扣子插入其中一個扣槽(8)進行鎖緊固定。

3.根據權利要求1所述的一種防咬舌裝置，其特征在于：所述彈性綁帶(1)位于扣槽(8)一側的內壁上固定設置有磁吸片(10)，所述彈性綁帶(1)位于卡扣(9)的一側外壁上固定設置有磁吸條(11)，所述磁吸片(10)和磁吸條(11)磁性連接。

4.根據權利要求1所述的一種防咬舌裝置，其特征在于：所述外置板(2)上開設有若干的第二通孔(13)，所述彈性綁帶(1)的中間位置設置有第一通孔(14)，所述第一通孔(14)和第二通孔(13)上的孔位和尺寸均相匹配，且所述壓舌板(6)通過插接柱(4)分別和第一通孔(14)、第二通孔(13)插接并采用彈性片(5)進行限制以達到固定的目的。

5.根據權利要求1所述的一種防咬舌裝置，其特征在于：所述外置板(2)的中間貫穿開設有綁帶貫穿豁口(15)，所述彈性綁帶(1)的一側穿過該綁帶貫穿豁口(15)內并使得第一通孔(14)和第二通孔(13)相對應。

6.根據權利要求1所述的一種防咬舌裝置，其特征在于：所述下巴撐托板(7)采用聚氨酯材質，且其整體造型和人體下巴的造型相匹配。

技術總結
本技術涉及醫療設備技術領域，具體為一種防咬舌裝置，包括用于固定的彈性綁帶，所述彈性綁帶的中間位置外側固定設置有外置板，所述外置板的內壁貼合設置有連接板，所述連接板的一側外表面上設置有若干的插接柱，所述插接柱的外表面上設置有若干的彈性片，所述插接柱的另一側固定設置有壓舌板，所述壓舌板的上下兩端設置有牙齒咬槽，所述外置板的底部固定設置有下巴撐托板，本方案通過壓舌板隔絕上頜牙和下頜牙，避免出現咬舌的隱患，且該壓舌板是通過一側的插接柱和彈性片與外置板進行卡緊固定的，進而方便后續單獨對其進行拆卸和更換，整體靈活性更高。

技術研發人員：成曉潔
受保護的技術使用者：江西省精神病院
技術研發日：20240611
技術公布日：2025/4/28
