本技術涉及心電監護，具體涉及一種心電監護裝置。

背景技術：

1、如授權公告號為cn217285812u的中國專利公開了一種臨床用心電監護裝置，包括電極片主體，所述電極片主體的上方中部固定有安裝塊，且安裝塊的外部套設有連接蓋體，所述連接蓋體的內側安裝有心電傳感器，且心電傳感器的輸出端通過plc控制器電連接有藍牙發射模塊，所述心電傳感器、plc控制器和藍牙發射模塊電性串聯；導電膏膠囊，其安裝在所述連接蓋體的一側。

2、通過設置的心電傳感器能夠?qū)Σ∪说男呐K信號進行實時監測，并且能夠?qū)?shù)據傳輸給plc控制器，通過plc控制器將信號通過藍牙發射模塊傳輸至機器上，用來遠程監測患者的生命體征，無需使用導聯線，病人佩戴起來也更加舒適，無需反復摘下電極片，更加方便病人下床活動。但是電極片直接固定在安裝塊上，導致電極片長期使用后難以進行更換，更換時只能將整個安裝塊與電極片一同替換掉，需要重新將安裝塊內的電子器件進行組配，不僅十分麻煩，而且浪費資源，導致設備利用率較差。

技術實現思路

1、針對現有技術存在的不足，本實用新型的目的在于提供一種心電監護裝置，能夠?qū)崿F(xiàn)無線監測的效果，避免患者體位變化受到聯線束縛，同時，可將人體貼片從連接環上取下進行單獨更換，無需對整個電極貼片進行更換，不僅方便快捷，而且節約資源，提高設備的利用率。

2、為實現上述目的，本實用新型采用以下技術方案：

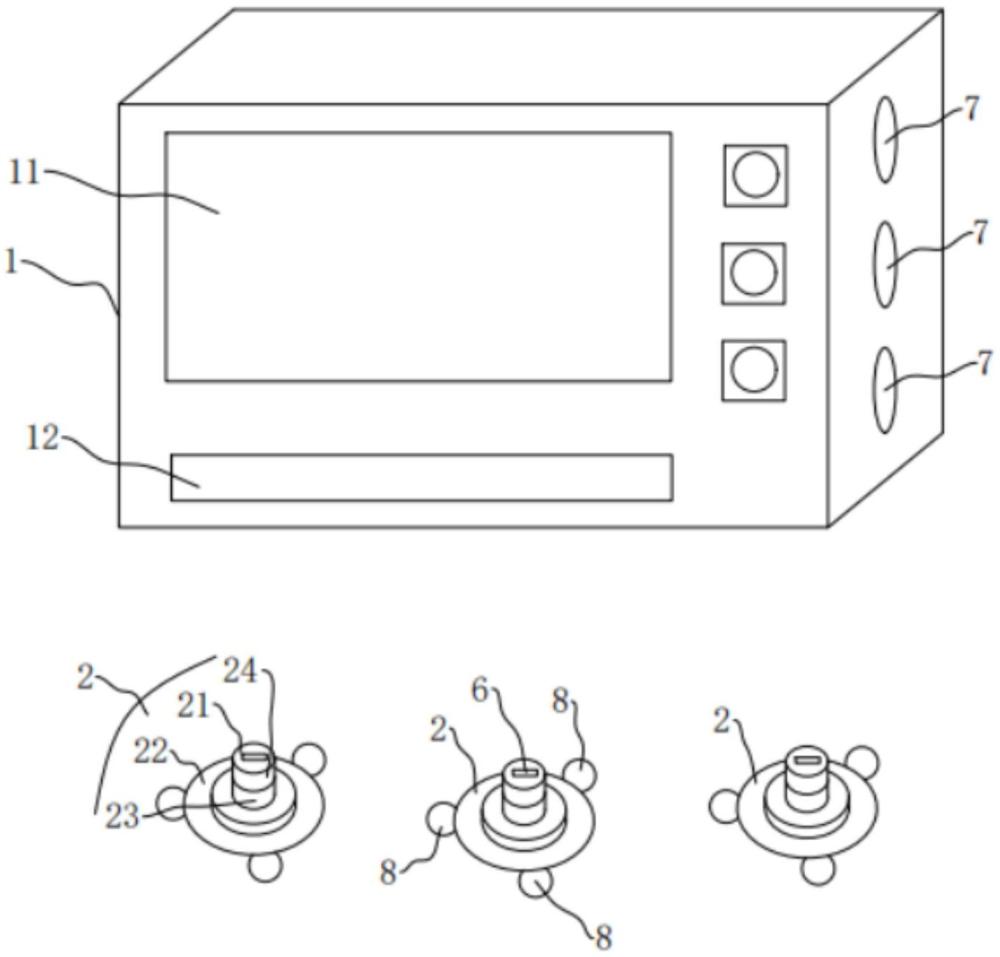

3、一種心電監護裝置，包括：

4、心電監護儀本體；所述心電監護儀本體包括控制器以及與控制器連接的無線接收器；

5、電極貼片；所述電極貼片包括導聯外殼、可拆卸安裝于導聯外殼上的人體貼片以及設于導聯外殼內的心電傳感器與無線發射器；所述導聯外殼上設有連接環；所述人體貼片包括貼合部以及安裝部；所述貼合部用于貼附于人體上；所述安裝部與所述連接環之間通過彈性卡扣結構可拆卸進行連接；

6、其中，所述心電傳感器的檢測端位于連接環內，以對人體進行心電信號檢測；所述無線發射器的輸入端與心電傳感器的輸出端連接，輸出端與無線接收器之間通過無線信號連接。

7、在一些實施例中，所述彈性卡扣結構包括滑動檔桿以及復位彈簧；所述連接環外壁上開設有沿其軸向延伸的滑動槽以及與滑動槽垂直連接的限位槽；所述滑動檔桿滑動于所述滑動槽內，并在滑動時將限位槽與滑動槽導通或封閉；所述復位彈簧的兩端分別連接滑動檔桿的一端以及滑動槽的一端；所述安裝部上設有可滑動于滑動槽與限位槽內的限位部。

8、在一些實施例中，所述滑動槽與限位槽的端口處均為倒圓角；所述限位部的表面為圓弧狀。

9、在一些實施例中，所述彈性卡扣結構、滑動槽與限位槽均對稱于連接環軸線設有兩個；所述限位部的數量與位置均一一對應于滑動槽設置。

10、在一些實施例中，所述滑動檔桿包括滑動于滑動槽內的滑動檔部以及設于滑動擋部上的撥動部；所述撥動部穿出滑動槽外設置，以供操作人員施力撥動滑動檔桿滑動。

11、在一些實施例中，所述電極貼片還包括設于導聯外殼內的蓄電池模塊；所述蓄電池模塊用于向心電傳感器以及無線發射器供電。

12、在一些實施例中，所述導聯外殼上設有與電池模塊連接的充電接口；所述心電監護儀本體上設有一帶有放電接頭的收納槽；所述導聯外殼插接于所述收納槽內進行收納時，所述充電接口與放電接頭對接，通過心電監護儀本體向蓄電池模塊供能充電。

13、在一些實施例中，所述無線發射器包括藍牙發射模塊；所述無線接收器包括用于與藍牙發射模塊通過藍牙協議配對的藍牙接收模塊。

14、在一些實施例中，所述人體貼片還包括與貼合部連接的多個加固貼片；多個所述加固貼片沿貼合部圓周方向均勻分布。

15、本實用新型采用以上技術方案，具有的有益效果為：

16、本實用新型通過將人體貼片采用彈性卡扣結構安裝于導聯外殼的連接環上，即可將人體貼片貼附于人體上，通過心電傳感器來進行心電監測，并將心電監測數據通過無線發送器發送至心電監護儀本體上，從而實現無線監測的效果，避免患者體位變化受到聯線束縛，方便操作使用；在長期使用后，可將人體貼片從連接環上取下進行單獨更換，無需對整個電極貼片進行更換，不僅方便快捷，而且節約資源，提高設備的利用率。使用完成后，將電極貼片從人體上取下，從而將導聯外殼插入收納槽內，使得充電接口與放電接頭對接，即可通過心電監護儀本體向蓄電池充電，從而方便下次取用電極貼片進行心電信號檢測，無需從他處取能使用，提高操作使用便捷性。

技術特征：

1.一種心電監護裝置，其特征在于：一種心電監護裝置，包括：

2.根據權利要求1所述的一種心電監護裝置，其特征在于：所述彈性卡扣結構包括滑動檔桿以及復位彈簧；所述連接環外壁上開設有沿其軸向延伸的滑動槽以及與滑動槽垂直連接的限位槽；所述滑動檔桿滑動于所述滑動槽內，并在滑動時將限位槽與滑動槽導通或封閉；所述復位彈簧的兩端分別連接滑動檔桿的一端以及滑動槽的一端；所述安裝部上設有可滑動于滑動槽與限位槽內的限位部。

3.根據權利要求2所述的一種心電監護裝置，其特征在于：所述滑動槽與限位槽的端口處均為倒圓角；所述限位部的表面為圓弧狀。

4.根據權利要求2所述的一種心電監護裝置，其特征在于：所述彈性卡扣結構、滑動槽與限位槽均對稱于連接環軸線設有兩個；所述限位部的數量與位置均一一對應于滑動槽設置。

5.根據權利要求2所述的一種心電監護裝置，其特征在于：所述滑動檔桿包括滑動于滑動槽內的滑動檔部以及設于滑動擋部上的撥動部；所述撥動部穿出滑動槽外設置，以供操作人員施力撥動滑動檔桿滑動。

6.根據權利要求1所述的一種心電監護裝置，其特征在于：所述電極貼片還包括設于導聯外殼內的蓄電池模塊；所述蓄電池模塊用于向心電傳感器以及無線發射器供電。

7.根據權利要求1所述的一種心電監護裝置，其特征在于：所述導聯外殼上設有與電池模塊連接的充電接口；所述心電監護儀本體上設有一帶有放電接頭的收納槽；所述導聯外殼插接于所述收納槽內進行收納時，所述充電接口與放電接頭對接，通過心電監護儀本體向蓄電池模塊供能充電。

8.根據權利要求1所述的一種心電監護裝置，其特征在于：所述無線發射器包括藍牙發射模塊；所述無線接收器包括用于與藍牙發射模塊通過藍牙協議配對的藍牙接收模塊。

9.根據權利要求1所述的一種心電監護裝置，其特征在于：所述人體貼片還包括與貼合部連接的多個加固貼片；多個所述加固貼片沿貼合部圓周方向均勻分布。

技術總結
本技術涉及一種心電監護裝置，包括：心電監護儀本體；電級貼片；心電傳感器的檢測端位于連接環內，以對人體進行心電信號檢測；所述無線發射器的輸入端與心電傳感器的輸出端連接，輸出端與無線接收器之間通過無線信號連接。本技術能夠?qū)崿F(xiàn)無線監測的效果，避免患者體位變化受到聯線束縛，同時，可將人體貼片從連接環上取下進行單獨更換，無需對整個電極貼片進行更換，不僅方便快捷，而且節約資源，提高設備的利用率。

技術研發人員：賴秀琳,林艷紅,張揚
受保護的技術使用者：閩西職業技術學院
技術研發日：20240613
技術公布日：2025/4/28
