本技術涉及水上救生裝置，具體是指一種新型船用手動救生提升架。

背景技術：

1、擔架是醫療領域常用的一種運輸工具，在運輸過程中便于病人與傷員躺臥，在海上救援中，海船大多使用救生吊籃(擔架)對傷員進行救援，救生吊籃(擔架)通常由擔架體和把手和束縛帶組成，在救援過程中將被救援人員放置到救生吊籃(擔架)內，然后通過電動升降機將被救援人員轉移至船舶甲板。

2、但在內河水域,救助船艇基本為中小型，設備配置較為簡單，無法配備海上大型專業救助船常用的電動救生吊籃(擔架)，救援失意或受傷落水人員比較困難，且容易造成其二次傷害。

技術實現思路

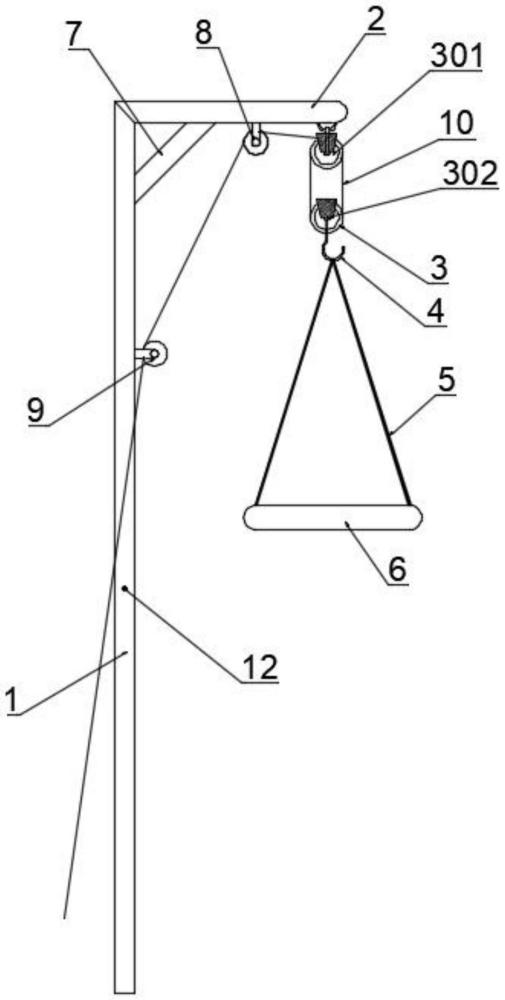

1、為解決上述技術問題，本實用新型提供的技術方案為：一種新型船用手動救生提升架，包括設置于船舶主甲板兩舷黑桿的非貫通孔，插入所述非貫通孔的豎桿，與所述豎桿垂直的橫桿，所述橫桿遠離豎桿的一端設置有升降輪組件，所述升降輪組件底部設置有掛鉤，所述掛鉤通過數條掛繩連接救生吊籃的兩側及兩端，所述橫桿與豎桿的連接處設置有斜支撐桿，所述斜支撐桿與升降輪組件之間的橫桿上設置有換向定滑輪，所述豎桿位于斜支撐桿下部的位置設置有導向定滑輪。

2、本實用新型與現有技術相比的優點在于：本實用新型提升架能夠?qū)⑹ヒ庾R(shí)或者受傷人員從水中快速提升至船舶甲板上，減少受傷人員受到二次傷害的可能，為受傷人員爭取寶貴的搶救時間；同時其采用手動操作，無需外部電源，具有便攜、高效和可靠的特點；緊湊的設計使其方便攜帶，不影響船艇進行其他作業。

技術特征：

1.一種新型船用手動救生提升架，其特征在于，包括設置于船舶主甲板兩舷黑桿的非貫通孔，插入所述非貫通孔的豎桿，與所述豎桿垂直的橫桿，所述橫桿遠離豎桿的一端設置有升降輪組件，所述升降輪組件底部設置有掛鉤，所述掛鉤通過數條掛繩連接救生吊籃的兩側及兩端，所述橫桿與豎桿的連接處設置有斜支撐桿，所述斜支撐桿與升降輪組件之間的橫桿上設置有換向定滑輪，所述豎桿位于斜支撐桿下部的位置設置有導向定滑輪。

2.根據權利要求1所述的一種新型船用手動救生提升架，其特征在于，所述升降輪組件包括懸掛于所述橫桿底部的定滑輪以及與定滑輪對應的動滑輪，拉繩一端固定于定滑輪一側，另一端依次繞過動滑輪、定滑輪、換向滑輪以及導向滑輪。

3.根據權利要求1所述的一種新型船用手動救生提升架，其特征在于，所述救生吊籃可彎曲吊籃，所述吊籃兩側連接有浮條。

4.根據權利要求1所述的一種新型船用手動救生提升架，其特征在于，所述豎桿中部還設置有轉向橫桿。

技術總結
本技術公開了一種新型船用手動救生提升架，包括設置于船舶主甲板兩舷黑桿的非貫通孔，插入非貫通孔的豎桿，與豎桿垂直的橫桿，橫桿遠離豎桿的一端設置有升降輪組件，升降輪組件底部設置有掛鉤，掛鉤通過數條掛繩連接救生吊籃的兩側及兩端，橫桿與豎桿的連接處設置有斜支撐桿，斜支撐桿與升降輪組件之間的橫桿上設置有換向定滑輪，豎桿位于斜支撐桿下部的位置設置有導向定滑輪；本技術能夠?qū)⑹ヒ庾R(shí)或者受傷人員從水中快速提升至船舶甲板上，減少受傷人員受到二次傷害的可能，為受傷人員爭取寶貴的搶救時間；同時其采用手動操作，無需外部電源，具有便攜、高效和可靠的特點；緊湊的設計使其方便攜帶，不影響船艇進行其他作業。

技術研發人員：占優,胡博,焦英山
受保護的技術使用者：江西省水上救助服務中心
技術研發日：20240617
技術公布日：2025/4/28
