本技術涉及醫療器械，具體為一種頭頸胸固定支具。

背景技術：

1、頭頸胸固定支具是一種特殊的醫療支具，主要用于保護頸椎并限制頸椎運動，同時減輕頭部重量對頸椎的負擔。

2、傳統的頭頸胸固定支具結構較為復雜，支具直接加壓在皮膚、肋骨、脊柱等最凸點，長期佩戴可能導致皮膚壓瘡、疼痛、活動不便，影響活動，此外，連同頭頸部的支具佩戴舒適度也較差，因此患者的依從性較低，同時穿戴步驟較為復雜，不利于實際使用。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種頭頸胸固定支具，解決了上述背景中提到的問題。

2、本實用新型提供如下技術方案：一種頭頸胸固定支具，包括：置于患者正面的前固定支撐片、置于患者背面的后固定支撐片、用于將前固定支撐片與后固定支撐片各部件連接集合在一起的調節組件與螺釘，所述前固定支撐片包括第一鋁條、下顎支撐片、中胸部支撐前片與下腹部支撐前片，所述后固定支撐片包括頭部支撐片、中胸部支撐后片與下腹部支撐后片；所述調節組件共設有兩個，兩個所述調節組件分別設置于下腹部支撐前片與下腹部支撐后片上，且兩個所述調節組件均包括按鈕、彈簧、連接桿與限位塊。

3、優選的，所述下顎支撐片固定安裝于第一鋁條的上端面上，所述中胸部支撐前片通過螺釘與第一鋁條連接，所述下腹部支撐前片滑動設置于第一鋁條上，所述下顎支撐片、中胸部支撐前片與下腹部支撐前片上均設置有透氣孔與掛鉤孔。

4、優選的，所述頭部支撐片固定安裝于第二鋁條的上端面上，所述中胸部支撐后片通過螺釘與第二鋁條連接，所述下腹部支撐后片滑動設置于第二鋁條上，所述頭部支撐片、中胸部支撐后片與下腹部支撐后片上均設置有透氣孔與掛鉤孔。

5、優選的，所述按鈕滑動設置于下腹部支撐前片上，所述彈簧的兩端分別與按鈕以及下腹部支撐前片固定連接，所述連接桿的兩端分別與限位塊與按鈕固定連接。

6、優選的，所述第一鋁條與第二鋁條上均設置有若干用于連接螺釘?shù)穆菁y孔。

7、優選的，所述第一鋁條與第二鋁條上均貫穿開設有滑槽，所述滑槽上還設置有限位孔，所述限位孔與限位塊配合。

8、優選的，所述下顎支撐片、中胸部支撐前片、下腹部支撐前片、頭部支撐片、中胸部支撐后片與下腹部支撐后片與人體的接觸面為弧形，且弧形為符合人體曲面設計。

9、與現有技術對比，本實用新型具備以下有益效果：

10、該頭頸胸固定支具，通過設置第一鋁條與第二鋁條作為連接件，其中第一鋁條將下顎支撐片、中胸部支撐前片與下腹部支撐前片利用螺釘或調節組件給集合在一起，第二鋁條同樣將頭部支撐片、中胸部支撐后片以及下腹部支撐后片集合在一起，通過第一鋁條與第二鋁條的集合結構，分別在患者的正面與背面進行支撐，達到支具的使用效果，同時各部分的支撐片上均設置著透氣孔與固定掛鉤孔，使得產品在穿戴下更為透氣，提高使用舒適度，并且掛鉤孔的設計可避免固定綁帶重復調整，還可利用螺釘以及調節組件對產品上各部位支撐片的位置進行相應的調整，提高整個產品的靈活性，同時還簡化了實際的調節步驟，使得整體穿戴更加方便，支撐片的弧度設計符合人體曲線，滿足實際使用需求。

技術特征：

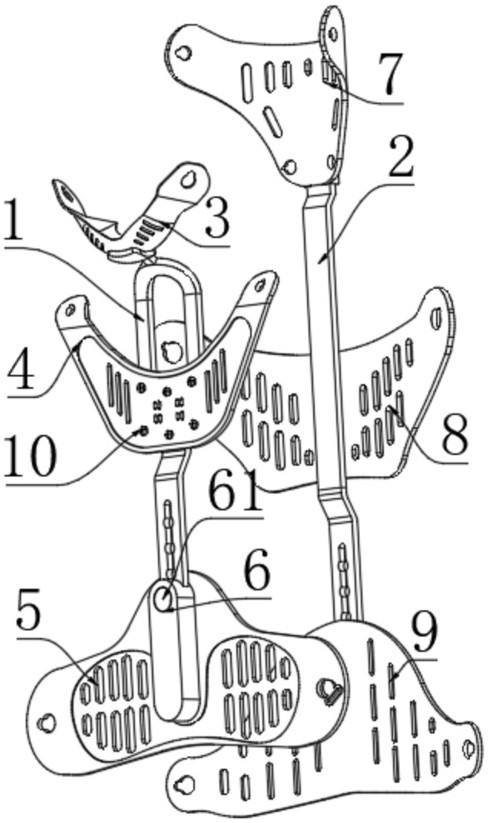

1.一種頭頸胸固定支具，其特征在于，包括：置于患者正面的前固定支撐片、置于患者背面的后固定支撐片、用于將前固定支撐片與后固定支撐片各部件連接集合在一起的調節組件（6）與螺釘（10），所述前固定支撐片包括第一鋁條（1）、下顎支撐片（3）、中胸部支撐前片（4）與下腹部支撐前片（5），所述后固定支撐片包括頭部支撐片（7）、中胸部支撐后片（8）與下腹部支撐后片（9）；

2.根據權利要求1所述的一種頭頸胸固定支具，其特征在于，所述下顎支撐片（3）固定安裝于第一鋁條（1）的上端面上，所述中胸部支撐前片（4）通過螺釘（10）與第一鋁條（1）連接，所述下腹部支撐前片（5）滑動設置于第一鋁條（1）上，所述下顎支撐片（3）、中胸部支撐前片（4）與下腹部支撐前片（5）上均設置有透氣孔與掛鉤孔。

3.根據權利要求1所述的一種頭頸胸固定支具，其特征在于，所述頭部支撐片（7）固定安裝于第二鋁條（2）的上端面上，所述中胸部支撐后片（8）通過螺釘（10）與第二鋁條（2）連接，所述下腹部支撐后片（9）滑動設置于第二鋁條（2）上，所述頭部支撐片（7）、中胸部支撐后片（8）與下腹部支撐后片（9）上均設置有透氣孔與掛鉤孔。

4.根據權利要求1所述的一種頭頸胸固定支具，其特征在于，所述按鈕（61）滑動設置于下腹部支撐前片（5）上，所述彈簧（62）的兩端分別與按鈕（61）以及下腹部支撐前片（5）固定連接，所述連接桿（63）的兩端分別與限位塊（64）與按鈕（61）固定連接。

5.根據權利要求1所述的一種頭頸胸固定支具，其特征在于，所述第一鋁條（1）與第二鋁條（2）上均設置有若干用于連接螺釘（10）的螺紋孔。

6.根據權利要求1所述的一種頭頸胸固定支具，其特征在于，所述第一鋁條（1）與第二鋁條（2）上均貫穿開設有滑槽，所述滑槽上還設置有限位孔，所述限位孔與限位塊（64）配合。

7.根據權利要求1所述的一種頭頸胸固定支具，其特征在于，所述下顎支撐片（3）、中胸部支撐前片（4）、下腹部支撐前片（5）、頭部支撐片（7）、中胸部支撐后片（8）與下腹部支撐后片（9）與人體的接觸面為弧形，且弧形為符合人體曲面設計。

技術總結
本技術涉及醫療器械技術領域，且公開了一種頭頸胸固定支具，包括：置于患者正面的前固定支撐片、置于患者背面的后固定支撐片、用于將前固定支撐片與后固定支撐片各部件連接集合在一起的調節組件與螺釘。該頭頸胸固定支具，通過設置第一鋁條與第二鋁條作為連接件，其中第一鋁條將下顎支撐片、中胸部支撐前片與下腹部支撐前片利用螺釘或調節組件給集合在一起，第二鋁條同樣將頭部支撐片、中胸部支撐后片以及下腹部支撐后片集合在一起，通過第一鋁條與第二鋁條的集合結構，分別在患者的正面與背面進行支撐，達到支具的使用效果，同時各部分的支撐片上均設置著透氣孔與固定掛鉤孔，使得產品在穿戴下更為透氣，提高使用舒適度。

技術研發人員：閆銘
受保護的技術使用者：衡水旭康醫療器材有限公司
技術研發日：20240617
技術公布日：2025/4/28
