本技術屬于醫療器械，特別涉及一種可視光棒插管牙墊。

背景技術：

1、對于初學者以及經驗不足的醫生，在使用可視光棒插管時，可視光棒的鏡頭容易被患者舌頭的口水污染，導致鏡頭無法清晰準確地看出可視光棒及鏡頭的所處位置，不便于對患者進行插管。

技術實現思路

1、本實用新型目的在于提供一種可視光棒插管牙墊，以解決初學者或經驗不足的醫生無法通過可視光棒精準插管的技術問題。

2、為解決上述技術問題所采用的技術方案：

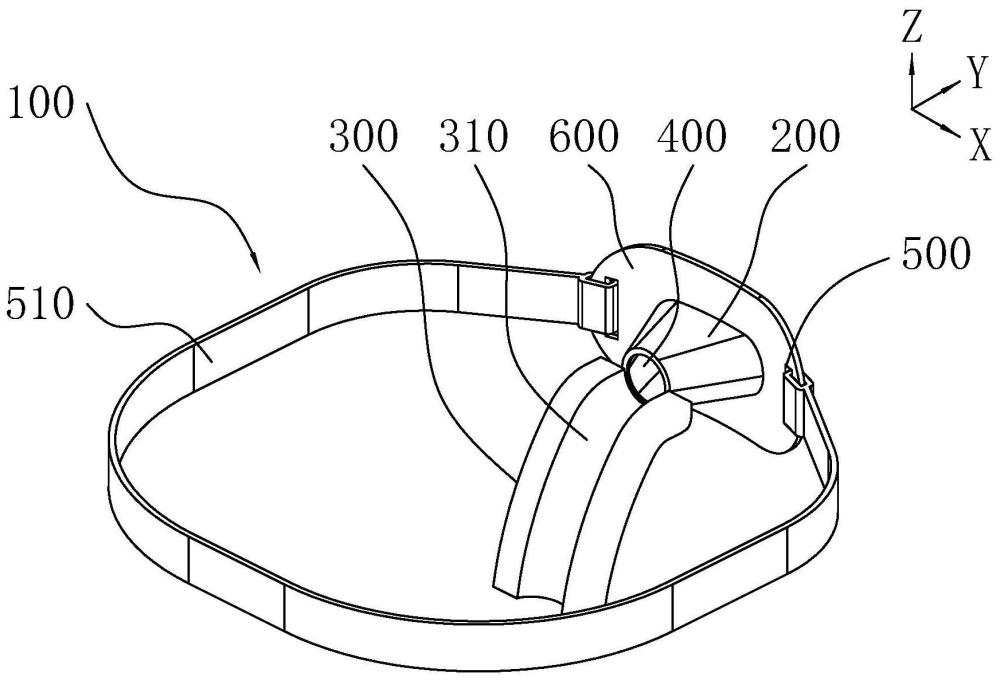

3、本實用新型公開了一種可視光棒插管牙墊，包括有：

4、牙墊組件，所述牙墊組件設有可供患者牙齒咬合的咬合部，所述咬合部中空形成有供可視光棒插入的引導腔；

5、壓舌組件，所述壓舌組件和所述咬合部連接，所述壓舌組件設有開口朝上的導向槽，所述導向槽承接并導通所述引導腔，所述壓舌組件朝遠離所述咬合部的方向弧形向下延伸，以使患者咬合于所述咬合部時，所述壓舌組件插入至患者的會厭前。

6、本實用新型至少具有的有益效果是：可視光棒插管牙墊插入患者的口咽部，牙墊組件包括有咬合部，以使患者咬合于咬合部并保持咬合張開的狀態，便于可視光棒及插管插入引導腔內，避免可視光棒與患者的牙齒發生接觸而污染可視光棒的鏡頭。

7、壓舌組件和咬合部連接，以使壓舌組件上的開口朝上的導向槽承接并導通引導腔，令可視光棒沿引導腔進入導向槽，避免可視光棒接觸到患者的舌頭，從而導致可視光棒的鏡頭被唾液污染，可視光棒沿導向槽到達患者的會厭前，便于醫生根據鏡頭的會厭位置進行氣管插管，壓舌組件還用于壓住舌頭，避免麻醉患者或昏迷患者由于口底和咽部肌肉松弛而出現舌后墜。

8、作為上述技術方案的進一步改進，所述引導腔為朝所述壓舌組件的方向逐漸減小的漏斗狀。

9、通過上述設置，漏斗狀引導腔的一端開口大，便于醫生將氣管插管及其內的可視光棒快速插入引導腔內；引導腔朝向壓舌組件的一端開口小，以縮小并限制可視光棒的插入位置，令可視光棒及氣管插管精準插入患者的口咽位置，避免可視光棒及氣管插管發生偏移，節省插入及調節時間。

10、作為上述技術方案的進一步改進，所述引導腔設有用于連通所述導向槽的限位孔，所述限位孔位于所述咬合部連接所述壓舌組件一端的中部。

11、通過上述設置，可視光棒通過限位孔精準進入導向槽內。限位孔位于咬合部連接壓舌組件一端的中部，以使可視光棒精準從患者的口咽中線插入。

12、作為上述技術方案的進一步改進，所述限位孔為孔徑11毫米的圓孔。

13、通過上述設置，以使限位孔能夠供多種規格的氣管插管穿過，提高可視光棒插管牙墊的適用性。

14、作為上述技術方案的進一步改進，所述導向槽為內徑12毫米的半圓槽，以使所述導向槽承接并半包圍所述限位孔的下端。

15、通過上述設置，導向槽為開口朝上的半圓槽，以使導向槽在承接引導腔時，能夠半包圍限位孔的下端，以使穿設于氣管插管的可視光棒能夠沿導向槽向患者的口咽部繼續插入，半圓的導向槽能夠進一步避免可視光棒及氣管插管在插入過程發生偏移。

16、作為上述技術方案的進一步改進，所述壓舌組件為扁平狀，所述導向槽設于所述壓舌組件的上端中部。

17、通過上述設置，扁平狀的壓舌組件能夠增大其與舌頭的接觸面積，令其更好地壓住舌頭。導向槽位于壓舌組件的上端中部，以使可視光棒在沿導向槽插入時，能夠精準地在患者的口咽中線插入。

18、作為上述技術方案的進一步改進，所述壓舌組件的弧形延伸長度在6厘米至8厘米之間。

19、通過上述設置，確保壓舌組件的延伸長度足夠可視光棒及其氣管插管沿導向槽插至患者的會厭前。

20、作為上述技術方案的進一步改進，所述牙墊組件設有擋板，所述擋板連接于所述咬合部遠離所述壓舌組件的一端。

21、通過上述設置，擋板用于與患者的唇部相抵接，以限制可視光棒插管牙墊的插入深度，避免可視光棒插管牙墊過深插入患者的口咽部，導致患者不適。

22、作為上述技術方案的進一步改進，所述引導腔設有用于貫穿所述擋板的插入孔，所述插入孔朝垂直于所述引導腔的水平方向延伸。

23、通過上述設置，可視光棒及氣管插管可通過插入孔插入引導腔。插入孔朝垂直于引導腔的水平方向延伸，以使插入孔沿患者的口裂方向延伸，以增大插入孔，便于醫生快速將可視光棒及氣管插管插入引導腔內。

24、作為上述技術方案的進一步改進，所述擋板沿所述插入孔延伸方向的相對兩端均設有連接孔，兩所述連接孔穿繩連接有松緊帶。

25、通過上述設置，擋板通過連接孔連接有松緊帶，松緊帶繞設于患者的頭頸部，以令可視光棒插管牙墊與患者穩定插入，避免可視光棒插管牙墊掉出。

技術特征：

1.一種可視光棒插管牙墊，其特征在于，包括有：

2.根據權利要求1所述的可視光棒插管牙墊，其特征在于，所述引導腔為朝所述壓舌組件的方向逐漸減小的漏斗狀。

3.根據權利要求2所述的可視光棒插管牙墊，其特征在于，所述引導腔設有用于連通所述導向槽的限位孔，所述限位孔位于所述咬合部連接所述壓舌組件一端的中部。

4.根據權利要求3所述的可視光棒插管牙墊，其特征在于，所述限位孔為孔徑11毫米的圓孔。

5.根據權利要求4所述的可視光棒插管牙墊，其特征在于，所述導向槽為內徑12毫米的半圓槽，以使所述導向槽承接并半包圍所述限位孔的下端。

6.根據權利要求1所述的可視光棒插管牙墊，其特征在于，所述壓舌組件為扁平狀，所述導向槽設于所述壓舌組件的上端中部。

7.根據權利要求1所述的可視光棒插管牙墊，其特征在于，所述壓舌組件的弧形延伸長度在6厘米至8厘米之間。

8.根據權利要求1所述的可視光棒插管牙墊，其特征在于，所述牙墊組件設有擋板，所述擋板連接于所述咬合部遠離所述壓舌組件的一端。

9.根據權利要求8所述的可視光棒插管牙墊，其特征在于，所述引導腔設有用于貫穿所述擋板的插入孔，所述插入孔朝垂直于所述引導腔的水平方向延伸。

10.根據權利要求9所述的可視光棒插管牙墊，其特征在于，所述擋板沿所述插入孔延伸方向的相對兩端均設有連接孔，兩所述連接孔穿繩連接有松緊帶。

技術總結
本技術公開一種可視光棒插管牙墊，包括有牙墊組件和壓舌組件，所述牙墊組件設有可供患者牙齒咬合的咬合部，所述咬合部中空形成有供可視光棒插入的引導腔；壓舌組件，所述壓舌組件和所述咬合部連接，所述壓舌組件設有開口朝上的導向槽，所述導向槽承接并導通所述引導腔，所述壓舌組件朝遠離所述咬合部的方向弧形向下延伸，以使患者咬合于所述咬合部時，所述壓舌組件插入至患者的會厭前。本技術能夠解決初學者或經驗不足的醫生無法通過可視光棒精準插管的技術問題。

技術研發人員：劉冠俊,游玉媛,黃元意,杜杰強,黃承向,徐泳欣
受保護的技術使用者：佛山市中醫院
技術研發日：20240530
技術公布日：2025/4/28
