本技術涉及到醫療器械，具體涉及到頸托中用于下頜托板前后調節用的調節機構進行結構改進方面。

背景技術：

1、頸托是一種輔助治療頸椎病的器具，對頸椎起到制動和保護，減少神經的磨損,減輕椎間關節創傷性反應，并有利于組織水腫的消退和鞏固療效，對急性發作期患者,尤其對頸椎間盤突出癥、交感神經型及椎動脈型頸椎病的患者更為適合。為了方便佩戴，以及方便下頜托板前后調節，頸托一般都包含有一個用于連接后側板的連接帶和卡接固定在u型支架側邊的卡接座，通過連接帶在卡接座伸縮調節，達到下頜托板前后調節，卡接座與u型支架側邊卡接，方便后側板與u型支架快速分離和組裝，有利于用戶佩戴。

2、卡接座在釋放連接帶時，一般都需要先通過解鎖機構對卡接座內的卡塊機構進行解鎖，由于用戶在操作時無法看到解鎖機構，現有的復雜的結構不利于用戶盲操作，使用不便。

技術實現思路

1、綜上所述，本實用新型的目的在于解決現有的頸托中卡接連接帶的卡接座在釋放連接帶時，不利于用戶盲操作，使用不便的技術不足，而提出一種頸托下頜托板前后調節機構。

2、為解決本實用新型所提出的技術不足，采用的技術方案為：

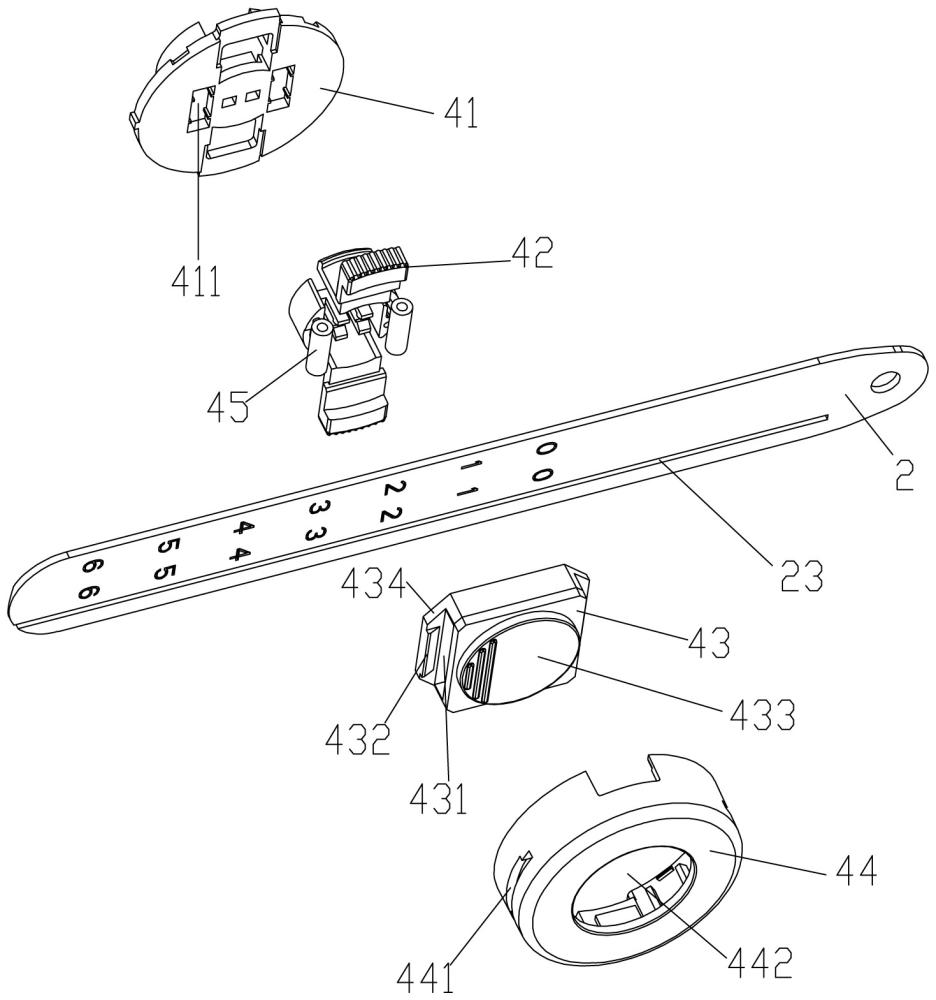

3、頸托下頜托板前后調節機構，包括有用于連接后側板的連接帶和卡接固定在u型支架側邊的卡接座；所述的連接帶的內側面設有卡齒，連接帶通過卡齒與卡接座配合卡接；其特征在于：所述的卡接座包括有底座、彈性支架卡扣、連接帶鎖止件和外殼；彈性支架卡扣和連接帶鎖止件設于底座與外殼構成的內腔中，彈性支架卡扣的卡鉤由底座的背面伸出，連接帶鎖止件上設有供連接帶貫穿的連接帶通道，連接帶通道的橫截面寬度大于連接帶的厚度，在連接帶鎖止件上設有與連接帶通道對應的單向卡塊；所述的底座上設有對連接帶鎖止件內側面施加彈力，使連接帶鎖止件上的單向卡塊與連接帶上的卡齒配合卡接的彈性支撐件；所述的外殼上與連接帶通道對應的位置上設有供連接帶自由進出的連接帶限位孔，以及與連接帶鎖止件外側面對應位置設有解鎖操作孔，經解鎖操作孔按壓連接帶鎖止件時，連接帶受外殼上的連接帶限位孔支撐，連接帶鎖止件上的單向卡塊與連接帶上的卡齒分離。

4、作為本實用新型作進一步限定的技術特征包括有：

5、所述的卡齒設于連接帶非邊緣位置，連接帶上位于卡齒兩側為平滑支撐區；所述的外殼上的連接帶限位孔為t形孔，連接帶限位孔與連接帶上的平滑支撐區滑動配合。

6、所述的連接帶鎖止件包括有方形主體部和凸設在方形主體部的按鍵部，按鍵部置于外殼上的解鎖操作孔中。

7、所述的彈性支撐件為彈性材料制作而成的圓筒狀彈性支撐體；所述的底座上設有供彈性支撐件橫臥定位的支撐體定位槽。

8、所述的彈性支撐件為兩個，分別支撐在連接帶鎖止件內側面與連接帶通道的入口和出口對應的位置。

9、所述的連接帶的外側面設有縱向的導向槽，在所述的外殼內側面上設有與所述導向槽配合的導向限位塊。

10、所述的連接帶的外側面設有檔位標識。

11、所述的底座與外殼均為圓形結構，外殼的開口內沿設有倒鉤結構，通過倒鉤結構與底座上的卡槽配合卡接固定。

12、所述的連接帶鎖止件上位于連接帶通道的出口處設有延伸部，所述的單向卡塊設于延伸部上。

13、所述的按鍵部的外表面位于連接帶鎖止件的單向卡塊對應的一側設有按壓防滑紋。

14、本實用新型的有益效果為：本實用新型的卡接座通過連接帶鎖止件卡接連接帶，在按下連接帶鎖止件后，由于連接帶受到外殼上的帶限位孔的孔壁支撐，連接帶相對于外殼并不會產生位移，而連接帶鎖止件相對于連接帶產生移位，連接帶鎖止件上的單向卡塊與連接帶上的卡齒分離，連接帶就可以從卡接座釋放，也即手持按壓卡接座的同時，卡接座實現了解鎖，有利于用戶盲操作，使用方便。

技術特征：

1.頸托下頜托板前后調節機構，包括有用于連接后側板的連接帶和卡接固定在u型支架側邊的卡接座；所述的連接帶的內側面設有卡齒，連接帶通過卡齒與卡接座配合卡接；其特征在于：所述的卡接座包括有底座、彈性支架卡扣、連接帶鎖止件和外殼；彈性支架卡扣和連接帶鎖止件設于底座與外殼構成的內腔中，彈性支架卡扣的卡鉤由底座的背面伸出，連接帶鎖止件上設有供連接帶貫穿的連接帶通道，連接帶通道的橫截面寬度大于連接帶的厚度，在連接帶鎖止件上設有與連接帶通道對應的單向卡塊；所述的底座上設有對連接帶鎖止件內側面施加彈力，使連接帶鎖止件上的單向卡塊與連接帶上的卡齒配合卡接的彈性支撐件；所述的外殼上與連接帶通道對應的位置上設有供連接帶自由進出的連接帶限位孔，以及與連接帶鎖止件外側面對應位置設有解鎖操作孔，經解鎖操作孔按壓連接帶鎖止件時，連接帶受外殼上的連接帶限位孔支撐，連接帶鎖止件上的單向卡塊與連接帶上的卡齒分離。

2.根據權利要求1所述的頸托下頜托板前后調節機構，其特征在于：所述的卡齒設于連接帶非邊緣位置，連接帶上位于卡齒兩側為平滑支撐區；所述的外殼上的連接帶限位孔為t形孔，連接帶限位孔與連接帶上的平滑支撐區滑動配合。

3.根據權利要求1所述的頸托下頜托板前后調節機構，其特征在于：所述的連接帶鎖止件包括有方形主體部和凸設在方形主體部的按鍵部，按鍵部置于外殼上的解鎖操作孔中。

4.根據權利要求1所述的頸托下頜托板前后調節機構，其特征在于：所述的彈性支撐件為彈性材料制作而成的圓筒狀彈性支撐體；所述的底座上設有供彈性支撐件橫臥定位的支撐體定位槽。

5.根據權利要求4所述的頸托下頜托板前后調節機構，其特征在于：所述的彈性支撐件為兩個，分別支撐在連接帶鎖止件內側面與連接帶通道的入口和出口對應的位置。

6.根據權利要求4所述的頸托下頜托板前后調節機構，其特征在于：所述的連接帶的外側面設有縱向的導向槽，在所述的外殼內側面上設有與所述導向槽配合的導向限位塊。

7.根據權利要求1所述的頸托下頜托板前后調節機構，其特征在于：所述的連接帶的外側面設有檔位標識。

8.根據權利要求1所述的頸托下頜托板前后調節機構，其特征在于：所述的底座與外殼均為圓形結構，外殼的開口內沿設有倒鉤結構，通過倒鉤結構與底座上的卡槽配合卡接固定。

9.根據權利要求1所述的頸托下頜托板前后調節機構，其特征在于：所述的連接帶鎖止件上位于連接帶通道的出口處設有延伸部，所述的單向卡塊設于延伸部上。

10.根據權利要求3所述的頸托下頜托板前后調節機構，其特征在于：所述的按鍵部的外表面位于連接帶鎖止件的單向卡塊對應的一側設有按壓防滑紋。

技術總結
頸托下頜托板前后調節機構，涉及到醫療器械技術領域，解決現有的頸托中卡接連接帶的卡接座在釋放連接帶時，不利于用戶盲操作，使用不便的技術不足，包括有連接帶和卡接座；卡接座包括有底座、彈性支架卡扣、連接帶鎖止件和外殼；連接帶鎖止件上設有供連接帶貫穿的連接帶通道，連接帶通道的橫截面寬度大于連接帶的厚度，在連接帶鎖止件上設有與連接帶通道對應的單向卡塊；在按下連接帶鎖止件后，連接帶相對于外殼并不會產生位移，而連接帶鎖止件相對于連接帶產生移位，連接帶鎖止件上的單向卡塊與連接帶上的卡齒分離，連接帶就可以從卡接座釋放，也即手持按壓卡接座的同時，卡接座實現了解鎖，有利于用戶盲操作，使用方便。

技術研發人員：朱凌俊,賀少華,劉小波
受保護的技術使用者：江蘇瑞克健康科技股份有限公司
技術研發日：20240704
技術公布日：2025/4/28
