本技術涉及醫療器械的，特別是涉及一種角膜異物剔除器。

背景技術：

1、角膜異物是指灰末、小昆蟲、金屬碎塊及木屑等異物意外進入眼內角膜后所致的一種眼科急癥，角膜異物在工業發達地區非常常見，而且大多數為砂輪磨削金屬、敲打鐵銹或電焊金屬時火花飛入眼睛內導致，其中鐵屑多為片狀進入角膜中，此時需要使用到剔除裝置，將角膜中的片狀鐵屑異物進行去除，現有技術中通過剔除器對片狀的異物進行去除時，可能會因為無法固定片狀異物，導致頻繁使片狀異物在角膜內部翻面，增加病患的痛苦，同時異物在角膜內部頻繁翻面，可能會刺激到眼皮跳動，繼而增加對異物的剔除難度。

技術實現思路

1、本實用新型的目的是提供一種角膜異物剔除器，以解決上述現有技術存在的問題，使角膜異物剔除難度明顯降低，操作簡單，有效減小病患去除過程中的痛苦。

2、為實現上述目的，本實用新型提供了如下方案：

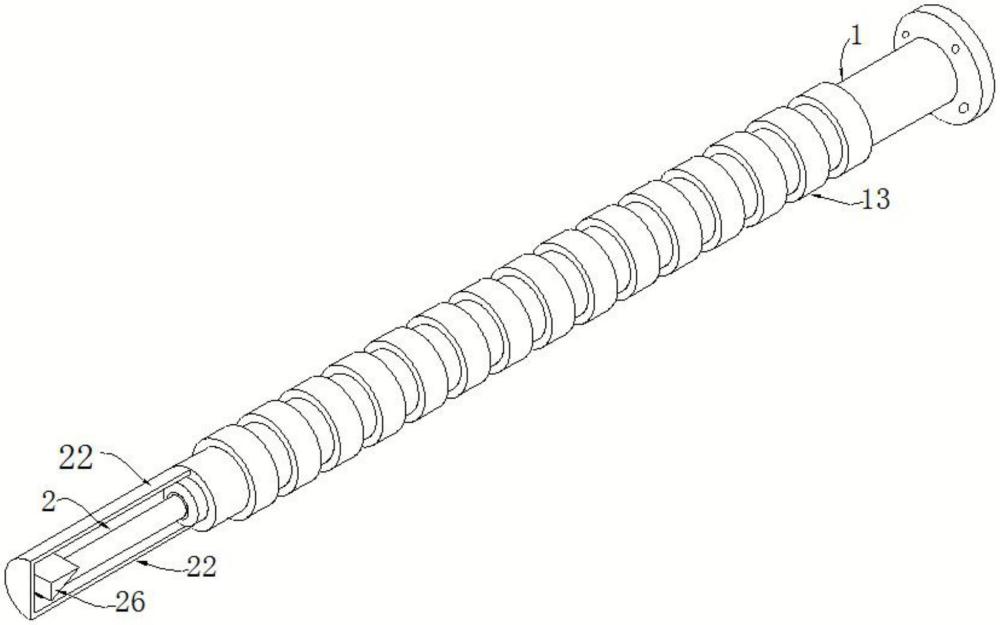

3、本實用新型提供一種角膜異物剔除器，包括剔除針管和握持桿，所述剔除針管的一端與所述握持桿可拆卸連接、另一端設置有剔除頭，所述剔除頭具有磁吸功能，所述剔除針管與所述握持桿均為中空結構且內部連通，所述握持桿的末端能夠與水源連通。

4、優選的，所述剔除針管的一端設置有螺紋套，所述螺紋套與所述握持桿的一端通過螺紋連接。

5、優選的，所述剔除頭包括磁力面和卡槽，所述剔除針管的材質為磁鐵，所述剔除針管的末端設置有一斜切面，所述斜切面為磁力面，所述斜切面上設置有若干個所述卡槽。

6、優選的，所述斜切面的長端至中心面之間等間距設置四組深度不同的所述卡槽。

7、優選的，所述斜切面的長端內壁設置有弧形的打磨面。

8、優選的，所述剔除針管外套設有一防護套，所述防護套與所述握持桿的端部卡接。

9、優選的，所述防護套的底部設置有鐵磁性材質的擋塊，所述擋塊上設置有一斜面，所述斜面與所述斜切面切面角度相匹配且能夠進行磁力吸附。

10、優選的，所述握持桿的端部設置有一法蘭，所述法蘭用連接進水管。

11、優選的，所述握持桿的外表面上設置有防滑套，所述防滑套上等間距設置有若干個凸環。

12、優選的，所述防滑套的材質為橡膠；所述握持桿的材質為不銹鋼。

13、本實用新型相對于現有技術取得了以下技術效果：

14、本實用新型的角膜異物剔除器，在對角膜內部異物進行剔除時，可通過磁力吸附，將片狀異物進行吸附，避免片狀異物在操作過程中往復翻面，繼而大幅度地提高對異物的剔除速度，降低病患在剔除異物過程中產生的痛苦。

技術特征：

1.一種角膜異物剔除器，其特征在于：包括剔除針管和握持桿，所述剔除針管的一端與所述握持桿可拆卸連接、另一端設置有剔除頭，所述剔除頭具有磁吸功能，所述剔除針管與所述握持桿均為中空結構且內部連通，所述握持桿的末端能夠與水源連通。

2.根據權利要求1所述的角膜異物剔除器，其特征在于：所述剔除針管的一端設置有螺紋套，所述螺紋套與所述握持桿的一端通過螺紋連接。

3.根據權利要求1所述的角膜異物剔除器，其特征在于：所述剔除頭包括磁力面和卡槽，所述剔除針管的材質為磁鐵，所述剔除針管的末端設置有一斜切面，所述斜切面為磁力面，所述斜切面上設置有若干個所述卡槽。

4.根據權利要求3所述的角膜異物剔除器，其特征在于：所述斜切面的長端至中心面之間等間距設置四組深度不同的所述卡槽。

5.根據權利要求3所述的角膜異物剔除器，其特征在于：所述斜切面的長端內壁設置有弧形的打磨面。

6.根據權利要求3所述的角膜異物剔除器，其特征在于：所述剔除針管外套設有一防護套，所述防護套與所述握持桿的端部卡接。

7.根據權利要求6所述的角膜異物剔除器，其特征在于：所述防護套的底部設置有鐵磁性材質的擋塊，所述擋塊上設置有一斜面，所述斜面與所述斜切面切面角度相匹配且能夠進行磁力吸附。

8.根據權利要求1所述的角膜異物剔除器，其特征在于：所述握持桿的端部設置有一法蘭，所述法蘭用連接進水管。

9.根據權利要求1所述的角膜異物剔除器，其特征在于：所述握持桿的外表面上設置有防滑套，所述防滑套上等間距設置有若干個凸環。

10.根據權利要求9所述的角膜異物剔除器，其特征在于：所述防滑套的材質為橡膠；所述握持桿的材質為不銹鋼。

技術總結
本技術公開了一種角膜異物剔除器，涉及醫療器械的技術領域，包括剔除針管和握持桿，剔除針管的一端與握持桿可拆卸連接、另一端設置有剔除頭，剔除頭具有磁吸功能，剔除針管與握持桿均為中空結構且內部連通，握持桿的末端能夠與水源連通。本技術的角膜異物剔除器，在對角膜內部的片狀異物進行剔除時，可通過開設的卡槽將片狀異物進行限位，避免異物在角膜內部頻繁翻面，從而避免增加病患的痛苦以及刺激病患眨眼和眼球晃動，還可通過打磨面聚集角膜中的分泌液體和磁力面的磁性，將片狀鐵磁性異物進行吸附，繼而大幅度提高對異物的剔除速度，降低病患在剔除異物過程中產生的痛苦。

技術研發人員：李珊珊,張大衛
受保護的技術使用者：首都醫科大學附屬北京潞河醫院
技術研發日：20240705
技術公布日：2025/4/24
