本技術涉及生物醫學工程產業領域，具體涉及一種醫療器械的施加裝置。

背景技術：

1、人體的組織液或血液中通常有多種分析物，當體內的分析物濃度(例如葡萄糖濃度)過高或過低時，人體的健康狀況可能會出現異常。因此，為了及時了解體內的分析物濃度以便及時通過調節飲食或施加藥物治療等方式來調節分析物濃度水平，常常通過連續分析物監測儀實時且連續地獲取體內的分析物濃度。

2、在現有技術中，為盡可能使連續分析物監測儀的電源能夠?yàn)檫B續分析物監測儀提供充足且長久的電能，以使連續分析物監測儀擁有期望的工作壽命，通常通過在連續分析物監測儀上設置開關來對連續分析物監測儀的待機狀態和工作狀態進行切換，以減少因連續分析物監測儀過早開始監測而損耗的電源的電量，從而影響連續分析物監測儀的工作壽命。

3、然而，現有技術中的連續分析物監測儀一般是通過新增額外的半導體部件來實現開關功能，這些半導體部件可能會使連續分析物監測儀的電源產生漏電流，從而導致連續分析物監測儀的貨架壽命縮短。

技術實現思路

1、本實用新型是有鑒于上述現有技術的狀況而提出的，其目的在于提供一種能夠延長醫療器械的貨架壽命的醫療器械的施加裝置。

2、為此，本實用新型提供一種醫療器械的施加裝置，是用于將所述醫療器械施加至宿主的施加裝置，所述醫療器械包括傳感器和電子組件，所述電子組件包括電源模塊和開關模塊，所述電源模塊配置為提供電能，所述開關模塊配置為控制所述電源模塊，所述開關模塊包括多個觸點且具有閉合狀態和斷開狀態，所述多個觸點中每兩個所述觸點之間具有間隙；所述施加裝置包括引導構件，所述引導構件配置為引導所述傳感器至少部分地施加至宿主，在所述引導構件相對所述電子組件移動時，所述引導構件與所述開關模塊的多個觸點配合以使所述開關模塊在所述閉合狀態和所述斷開狀態之間切換。

3、在本實用新型中，通過在電子組件上設置電源模塊、開關模塊、以及開關模塊上的多個觸點，并在施加裝置上設置引導構件，當使用醫療器械時(例如在施加裝置施加醫療器械時)，引導構件相對電子組件移動，使引導構件與電子組件上的多個觸點配合，改變引導構件與電子組件的接觸情況，使開關模塊在閉合狀態和斷開狀態之間切換。在這情況下，由于電源模塊受開關模塊的控制，通過引導構件和在空間上不發生物理接觸的觸點切換開關模塊的狀態以控制電源模塊，從而能夠減小電源產生漏電流的可能性，進而能夠延長醫療器械的貨架壽命。

4、另外，在本實用新型所涉及的醫療器械的施加裝置中，可選地，所述引導構件包括導電件，所述導電件配置為導通所述多個觸點，其中，在所述導電件接觸所述開關模塊的多個觸點時，使所述開關模塊處于所述閉合狀態，在所述引導構件的導電件不接觸所述開關模塊的多個觸點時，使所述開關模塊處于所述斷開狀態。在這種情況下，通過使導電件以物理接觸觸點的方式與觸點配合，有助于引導構件與觸點接觸，進而能夠提高導通觸點的可能性。

5、另外，在本實用新型所涉及的醫療器械的施加裝置中，可選地，所述引導構件還包括支承座和尖銳物，所述支承座配置為夾持所述尖銳物，所述尖銳物配置為可至少部分地容納所述傳感器，所述導電件設置于所述尖銳物并貼合所述支承座。在這種情況下，由于導電件設置于尖銳物并貼合支承座，能夠使引導構件的結構緊湊。

6、另外，在本實用新型所涉及的醫療器械的施加裝置中，可選地，所述引導構件還包括尖銳物，所述尖銳物配置為可至少部分地容納所述傳感器，所述尖銳物和所述導電件一體成型。由此，能夠便于簡化施加裝置的結構。

7、另外，在本實用新型所涉及的醫療器械的施加裝置中，可選地，各個所述觸點具有凹槽，所述凹槽配置為容納所述導電件，所述凹槽的輪廓與所述導電件的與所述觸點接觸的部分的輪廓相匹配。在這種情況下，通過凹槽容納導電件的方式使導電件接觸觸點，能夠在開關模塊處于閉合狀態時，限制導電件發生不期望的移動而使導電件斷開與觸點的接觸，從而能夠提高醫療器械的可靠性。另外，通過使凹槽的輪廓與接觸部分的輪廓相匹配，能夠使導電件與凹槽配合更緊密，從而能夠提高醫療器械的可靠性。

8、另外，在本實用新型所涉及的醫療器械的施加裝置中，可選地，所述導電件為片狀。在這種情況下，便于導電件容納于凹槽，且能夠增大與觸點接觸的面積以提高導通觸點的穩定性。

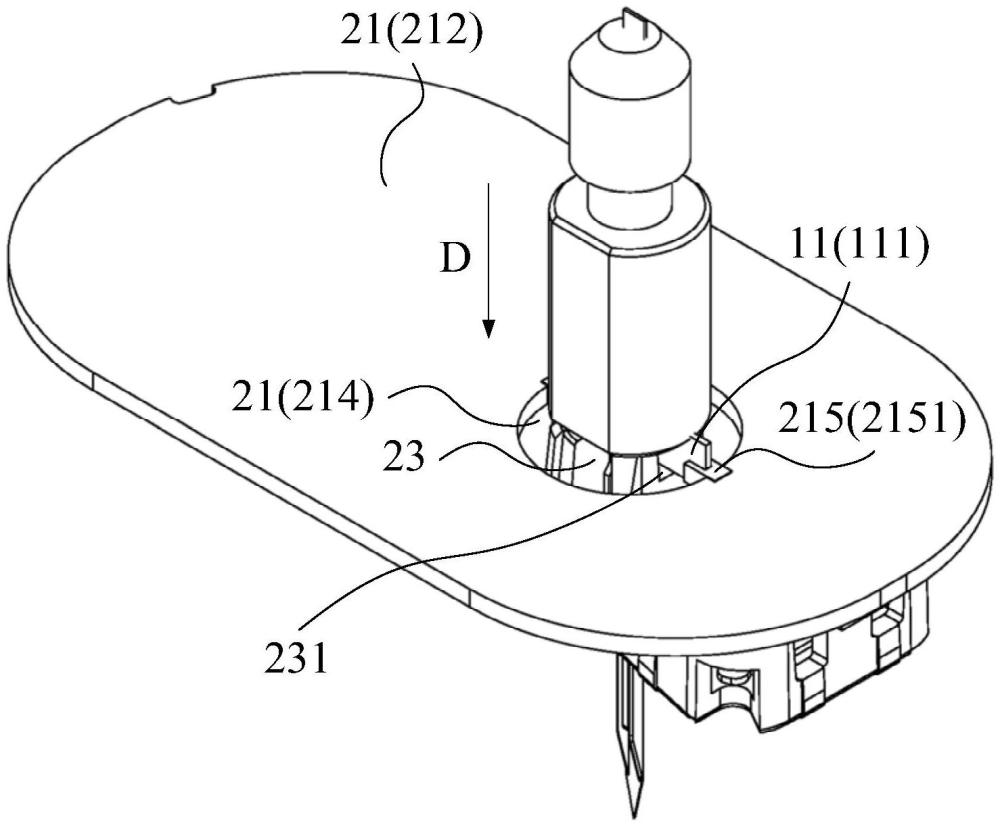

9、另外，在本實用新型所涉及的醫療器械的施加裝置中，可選地，所述電子組件具有安裝位，所述安裝位配置為使所述引導構件穿過并安裝于所述電子組件，各個所述觸點的至少部分位于所述安裝位。在這種情況下，由于觸點的至少部分位于安裝位，能夠在引導構件安裝于電子組件時便于引導構件與觸點配合。

10、另外，在本實用新型所涉及的醫療器械的施加裝置中，可選地，所述多個觸點與所述導電件沿所述引導構件安裝入所述電子組件的方向布置。在這種情況下，由于觸點與導電件沿引導構件安裝入電子組件的方向布置，當施加裝置完成醫療器械的施加并回撤引導構件時，能夠使引導構件上的導電件在引導構件回撤的同時斷開與觸點的接觸，從而能夠使開關模塊較快速地切換至斷開狀態。

11、另外，在本實用新型所涉及的醫療器械的施加裝置中，可選地，所述開關模塊的初始狀態為所述閉合狀態，以使所述電子組件處于關斷模式，且所述開關模塊配置為在首次處于所述斷開狀態時，使所述電子組件處于工作模式；或所述開關模塊的初始狀態為所述斷開狀態，以使所述電子組件處于關斷模式，且所述開關模塊配置為在首次處于所述閉合狀態時，使所述電子組件處于工作模式。由此，能夠通過改變開關模塊的狀態，改變電子組件的模式。

12、另外，在本實用新型所涉及的醫療器械的施加裝置中，可選地，所述電子組件還包括處理模塊和控制器，所述處理模塊配置為對所述傳感器的信號進行處理；當所述開關模塊處于所述閉合狀態時，所述控制器配置為控制所述電源模塊停止對所述處理模塊供電、或所述控制器配置為向所述處理模塊發送關斷信號以使所述處理模塊斷電，當所述開關模塊首次處于所述斷開狀態時，所述控制器配置為停止控制所述電源模塊、或所述控制器配置為停止向所述處理模塊發送所述關斷信號以使所述處理模塊通電，所述處理模塊還配置為當所述處理模塊通電時，使所述電源模塊處于鎖定模式以使所述處理模塊保持通電或使所述處理模塊處于鎖定模式以使所述處理模塊保持通電；或當所述開關模塊處于所述斷開狀態時，所述控制器配置為停止控制所述電源模塊、或所述控制器配置為停止向所述處理模塊發送工作信號以使所述處理模塊斷電，當所述開關模塊首次處于所述閉合狀態時，所述控制器配置為控制所述電源模塊對所述處理模塊供電、或所述控制器配置為向所述處理模塊發送所述工作信號以使所述處理模塊通電，所述處理模塊還配置為當所述處理模塊通電時，使所述電源模塊處于所述鎖定模式以使所述處理模塊保持通電或使所述處理模塊處于所述鎖定模式以使所述處理模塊保持通電。在這種情況下，在處理模塊通電后，能夠不受開關模塊的狀態的影響，進而能夠提高醫療器械的可靠性。

13、根據本實用新型，能夠提供一種延長醫療器械的貨架壽命的醫療器械的施加裝置。
