本申請涉及消毒裝置領域，特別涉及一種新型公共衛生用疾病預防消毒裝置。

背景技術：

1、隨著人類社會的不斷發展，現代醫學的不斷更新，人們對公共環境的衛生越來越重視，而且公共衛生對重大疾病，尤其是傳染病的預防、監控和治療都有很重要的作用，因此需要使用消毒裝置來對公共衛生進行疾病預防消毒，現有的新型公共衛生用疾病預防消毒裝置一般都是通過噴灑裝置將消毒液噴灑到公共衛生場所內部。

2、現有的消毒噴灑裝置在使用的過程中，噴灑方式較為單一，一是只能夠對固定范圍進行噴灑，無法調節噴灑的高度和噴灑位置，二是無法對地面進行均勻噴灑，從而容易導致地面和空中的消毒不徹底，嚴重還會導致疾病的快速傳播，不利于使用。

技術實現思路

1、本申請的目的在于提供一種新型公共衛生用疾病預防消毒裝置，具備可對空中和地面進行充分消毒的優點。

2、為實現上述目的，本申請另一方面還提供一種新型公共衛生用疾病預防消毒裝置，包括箱體，所述箱體的底部固定連接有移動輪，所述箱體的兩側均連通有水泵，所述水泵的頂部和前側分別連通有第一連接管和第二連接管，所述第一連接管的頂部連通有第一噴頭，所述第二連接管遠離水泵的一端連通有第二噴頭，所述箱體頂部的四角均固定連接有滑桿，所述滑桿的表面套設有滑套，兩個滑套之間固定連接有升降板，所述升降板的一側與第一噴頭之間固定連接有連接塊，所述箱體的頂部固定連接有安裝板，所述安裝板的后側固定連接有電機，所述電機輸出端的前側貫穿安裝板并固定連接有旋轉架，所述旋轉架的前側固定連接有旋轉塊，所述旋轉塊的表面套設有升降殼，所述升降殼的兩側均與升降板固定連接，所述箱體的前側固定連接有調節組件。

3、優選的，所述調節組件包括盒體，所述盒體內腔的兩側均固定連接有彈簧，兩個彈簧相對的一側均固定連接有移動塊，所述移動塊的底部貫穿盒體并與第二噴頭固定連接，兩個移動塊相對的一側均固定連接有調節塊，兩個調節塊之間設置有壓塊，所述壓塊的頂部和底部均貫穿至盒體的外側，所述壓塊頂部的兩側均固定連接有升降架，所述升降架遠離壓塊的一端與升降殼固定連接。

4、優選的，所述移動塊的表面與盒體的內壁滑動連接，所述調節塊的表面與壓塊滑動連接。

5、優選的，所述盒體的頂部和底部均開設有開口，所述壓塊的形狀為梯形。

6、優選的，所述移動輪的數量為四個，且均勻分布于箱體底部的四角，所述第一連接管和第二連接管均為伸縮管。

7、優選的，所述箱體頂部后側的兩側均固定連接有推桿，所述推桿的表面套設有防護套。

8、優選的，所述旋轉塊的表面與升降殼的內壁滑動連接，所述滑桿的頂部固定連接有擋塊。

9、與現有技術相比，本實用的有益效果是：

10、1.通過設置箱體、移動輪、水泵、第一連接管、第二連接管、第一噴頭、第二噴頭、調節組件、滑桿、滑套、升降板、連接塊、安裝板、電機、旋轉架、旋轉塊和升降殼，通過第一噴頭可以對空氣進行消毒，同時第一噴頭可以調節高度，通過第二噴頭可以對地面消毒，同時第二噴頭可以左右往復移動，保證對地面和空氣中進行充分的消毒；

11、2.通過設置移動輪，能夠便于整個裝置的移動，通過設置推桿，能夠便于使用者推動裝置，通過設置防護套，能夠起到防滑的作用，通過設置擋塊，能夠避免滑套從滑桿上脫離，通過上下往復移動的壓塊可以通過彈簧的配合帶動調節塊左右往復移動，通過左右往復移動的調節塊就可以帶動第二噴頭左右往復移動，保證第二噴頭對地面噴灑均勻。

技術特征：

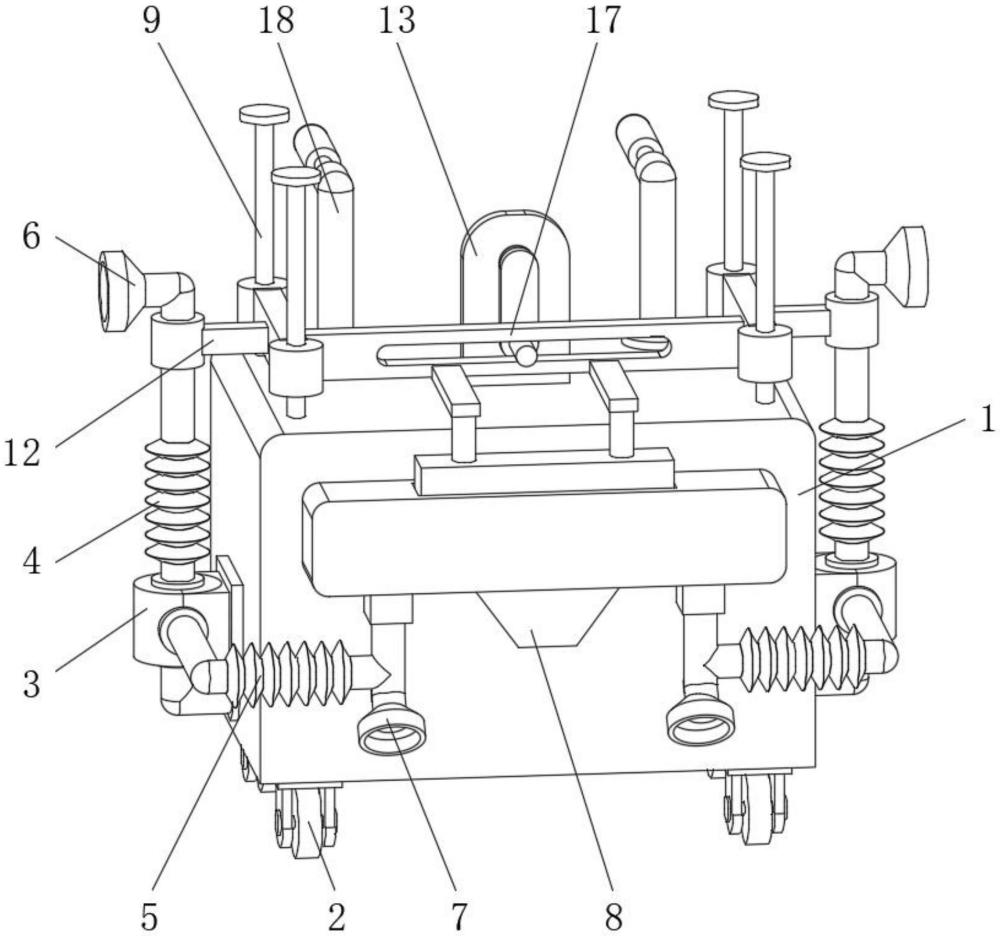

1.一種新型公共衛生用疾病預防消毒裝置，其特征在于，包括箱體(1)，所述箱體(1)的底部固定連接有移動輪(2)，所述箱體(1)的兩側均連通有水泵(3)，所述水泵(3)的頂部和前側分別連通有第一連接管(4)和第二連接管(5)，所述第一連接管(4)的頂部連通有第一噴頭(6)，所述第二連接管(5)遠離水泵(3)的一端連通有第二噴頭(7)，所述箱體(1)頂部的四角均固定連接有滑桿(9)，所述滑桿(9)的表面套設有滑套(10)，兩個滑套(10)之間固定連接有升降板(11)，所述升降板(11)的一側與第一噴頭(6)之間固定連接有連接塊(12)，所述箱體(1)的頂部固定連接有安裝板(13)，所述安裝板(13)的后側固定連接有電機(14)，所述電機(14)輸出端的前側貫穿安裝板(13)并固定連接有旋轉架(15)，所述旋轉架(15)的前側固定連接有旋轉塊(16)，所述旋轉塊(16)的表面套設有升降殼(17)，所述升降殼(17)的兩側均與升降板(11)固定連接，所述箱體(1)的前側固定連接有調節組件(8)。

2.根據權利要求1所述的一種新型公共衛生用疾病預防消毒裝置，其特征在于，所述調節組件(8)包括盒體(801)，所述盒體(801)內腔的兩側均固定連接有彈簧(802)，兩個彈簧(802)相對的一側均固定連接有移動塊(803)，所述移動塊(803)的底部貫穿盒體(801)并與第二噴頭(7)固定連接，兩個移動塊(803)相對的一側均固定連接有調節塊(804)，兩個調節塊(804)之間設置有壓塊(805)，所述壓塊(805)的頂部和底部均貫穿至盒體(801)的外側，所述壓塊(805)頂部的兩側均固定連接有升降架(806)，所述升降架(806)遠離壓塊(805)的一端與升降殼(17)固定連接。

3.根據權利要求2所述的一種新型公共衛生用疾病預防消毒裝置，其特征在于，所述移動塊(803)的表面與盒體(801)的內壁滑動連接，所述調節塊(804)的表面與壓塊(805)滑動連接。

4.根據權利要求2所述的一種新型公共衛生用疾病預防消毒裝置，其特征在于，所述盒體(801)的頂部和底部均開設有開口，所述壓塊(805)的形狀為梯形。

5.根據權利要求1所述的一種新型公共衛生用疾病預防消毒裝置，其特征在于，所述移動輪(2)的數量為四個，且均勻分布于箱體(1)底部的四角，所述第一連接管(4)和第二連接管(5)均為伸縮管。

6.根據權利要求1所述的一種新型公共衛生用疾病預防消毒裝置，其特征在于，所述箱體(1)頂部后側的兩側均固定連接有推桿(18)，所述推桿(18)的表面套設有防護套。

7.根據權利要求1所述的一種新型公共衛生用疾病預防消毒裝置，其特征在于，所述旋轉塊(16)的表面與升降殼(17)的內壁滑動連接，所述滑桿(9)的頂部固定連接有擋塊(19)。

技術總結
本申請公開了一種新型公共衛生用疾病預防消毒裝置，涉及消毒裝置領域，包括箱體，所述箱體的底部固定連接有移動輪，所述箱體的兩側均連通有水泵，所述水泵的頂部和前側分別連通有第一連接管和第二連接管，所述第一連接管的頂部連通有第一噴頭，所述第二連接管遠離水泵的一端連通有第二噴頭。本技術通過設置箱體、移動輪、水泵、第一連接管、第二連接管、第一噴頭、第二噴頭、調節組件、滑桿、滑套、升降板、連接塊、安裝板、電機、旋轉架、旋轉塊和升降殼，通過第一噴頭可以對空氣進行消毒，同時第一噴頭可以調節高度，通過第二噴頭可以對地面消毒，同時第二噴頭可以左右往復移動，保證對地面和空氣中進行充分的消毒。

技術研發人員：鄭潔
受保護的技術使用者：河北惠瑤科技有限公司
技術研發日：20240710
技術公布日：2025/4/28
