本技術涉及固定裝置，具體為一種呼吸內科護理用調節式管路固定裝置。

背景技術：

1、呼吸內科是醫院重要的專科之一，負責診治各種呼吸系統疾病。在呼吸內科護理過程中，各種管路，如吸痰管、輸液管、氧氣管等，被廣泛應用于維持患者的生命體征和治療，為確保這些管路正常工作并避免意外脫落或滑動，需要對這些管路妥善固定。

2、現有技術中，管路固定主要依賴于醫用膠帶、繃帶纏繞及專用固定器等手段，這些方法雖然在短時間內能夠達到固定效果，但在長期使用過程中存在一定的局限性，如醫用膠帶雖操作簡便，但長期使用易致皮膚過敏且粘性下降，增加管路脫落風險；繃帶纏繞法則固定過程繁瑣，耗時較長，固定后難以根據治療需要靈活調整管路的位置與角度；而專用固定器雖固定效果佳，但往往只適用于特定類型或尺寸的管路，通用性差，限制了其廣泛應用范圍。

技術實現思路

1、針對上述情況，為克服現有技術的缺陷，本實用新型提供一種呼吸內科護理用調節式管路固定裝置，有效的解決了上述背景技術中提到的問題。

2、為實現上述目的，本實用新型提供如下技術方案：本實用新型包括底部設置的安裝機構以及安裝機構頂端設置的第一支柱，還包括第二支柱、第一緊固螺栓、第一螺紋孔和固定組件，所述第一支柱的內部插接有第二支柱，第二支柱通過第一緊固螺栓與第一支柱固定，第二支柱的頂端安裝有固定組件；

3、所述固定組件包括底座、鉸鏈、上座、彈性卡夾、限位塊、第一斜面、第二斜面、方形槽、嵌入塊、固定槽、限位球和限位球槽，底座固定在第二支柱的頂端，底座的一端通過鉸鏈安裝有上座，上座一端的中部固定有彈性卡夾，底座一端的中部對應彈性卡夾位置處設置有限位塊，彈性卡夾的底端設置有第一斜面，限位塊的頂端設置有第二斜面，底座和上座上開設有若干個方形槽，方形槽內設置有兩個嵌入塊，嵌入塊的中部開設有固定槽，嵌入塊的外端均設置有若干個限位球。

4、優選的，所述第一支柱對應第一緊固螺栓位置處開設有第一螺紋孔。

5、優選的，所述第一斜面與第二斜面平行設置。

6、優選的，所述底座和上座對應限位球位置處均開設有限位球槽。

7、優選的，所述安裝機構包括凹型塊、第二緊固螺栓和第二螺栓孔，凹型塊固定在第一支柱的底端，凹型塊的底端旋接有第二緊固螺栓，凹型塊對應第二緊固螺栓位置處開設有第二螺栓孔。

8、優選的，所述第二緊固螺栓的底端設置有轉動橫桿。

9、有益效果：本實用新型使用時，將凹型塊卡接在床體上，通過旋轉第二緊固螺栓對凹型塊進行固定，即可將凹型塊固定在床體上，通過轉動第一緊固螺栓旋松，調節第二支柱在第一支柱內的位置，并通過第一緊固螺栓固定，即可達到調節高度的目的，使用時，將需要進行固定的管路置于嵌入塊的固定槽內，放置完成后，將上座在鉸鏈的配合下卡接在底座上，上座上的嵌入塊的固定槽卡接在管道的上方配合底部的固定槽完成固定，彈性卡夾與限位塊上的第一斜面接觸時，彈性卡夾向外側發生形變，直至彈性卡夾卡結在限位塊的水平面上，即可完成固定，當需要用于不同直徑的管道固定時，將對應直徑的固定槽的嵌入塊的限位球插入到底座或上座的限位球槽內，即可完成嵌入塊和固定槽的更換，便于根據需要進行更換，適用性強。本實用新型結構新穎，構思巧妙，便于對護理管道進行固定，避免管道脫落，同時，可對不同直徑的管道進行固定，適用性強，有利于使用。

技術特征：

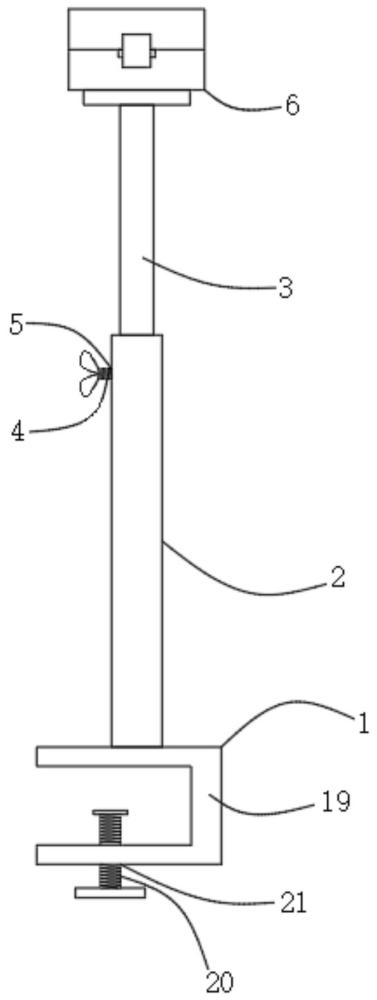

1.一種呼吸內科護理用調節式管路固定裝置，包括底部設置的安裝機構（1）以及安裝機構（1）頂端設置的第一支柱（2），其特征在于：還包括第二支柱（3）、第一緊固螺栓（4）、第一螺紋孔（5）和固定組件（6），所述第一支柱（2）的內部插接有第二支柱（3），第二支柱（3）通過第一緊固螺栓（4）與第一支柱（2）固定，第二支柱（3）的頂端安裝有固定組件（6）；

2.根據權利要求1所述的一種呼吸內科護理用調節式管路固定裝置，其特征在于：所述第一支柱（2）對應第一緊固螺栓（4）位置處開設有第一螺紋孔（5）。

3.根據權利要求1所述的一種呼吸內科護理用調節式管路固定裝置，其特征在于：所述第一斜面（12）與第二斜面（13）平行設置。

4.根據權利要求1所述的一種呼吸內科護理用調節式管路固定裝置，其特征在于：所述底座（7）和上座（9）對應限位球（17）位置處均開設有限位球槽（18）。

5.根據權利要求1所述的一種呼吸內科護理用調節式管路固定裝置，其特征在于：所述安裝機構（1）包括凹型塊（19）、第二緊固螺栓（20）和第二螺栓孔（21），凹型塊（19）固定在第一支柱（2）的底端，凹型塊（19）的底端旋接有第二緊固螺栓（20），凹型塊（19）對應第二緊固螺栓（20）位置處開設有第二螺栓孔（21）。

6.根據權利要求5所述的一種呼吸內科護理用調節式管路固定裝置，其特征在于：所述第二緊固螺栓（20）的底端設置有轉動橫桿。

技術總結
一種呼吸內科護理用調節式管路固定裝置，其包括底部設置的安裝機構以及安裝機構頂端設置的第一支柱，還包括第二支柱、第一緊固螺栓、第一螺紋孔和固定組件，所述第一支柱的內部插接有第二支柱，第二支柱通過第一緊固螺栓與第一支柱固定，第二支柱的頂端安裝有固定組件；所述固定組件包括底座、鉸鏈、限位球和限位球槽，底座固定在第二支柱的頂端，底座的一端通過鉸鏈安裝有上座，上座一端的中部固定有彈性卡夾，底座一端的中部對應彈性卡夾位置處設置有限位塊，本技術結構新穎，構思巧妙，便于對護理管道進行固定，避免管道脫落，同時，可對不同直徑的管道進行固定，適用性強，有利于使用。
