本發明屬于醫療器械，特別是涉及一種質子治療系統的束流自動調試方法及系統。

背景技術：

1、腫瘤放射治療是利用高能射線，包含x射線、伽馬射線、質子以及重離子射線，通過射線對細胞的殺傷作用來實現治療腫瘤的目的。質子由于其特有的布拉格峰，使得質子可以在幾乎不傷害周圍健康組織的情況下集中劑量作用于腫瘤，因而已成為一種重要的放射治療方式。質子治療系統的治療室通常包含機架、治療頭和治療床等部件，在放療實施過程中，通過旋轉機架至不同角度滿足臨床上不同的質子入射路徑的需求。

2、在質子治療系統的束流調試過程中，對于不同束流能量以及旋轉機架不同照射角度等復雜工況，均要求束流輸運系統能實現束流的穩定傳輸。通常需要基于束線束流光學模型進行束流調試，采用人工干預方式完成調束。

3、由于束線磁鐵的各類非線性因素及不同工況下磁鐵參數的偏差，調試人員需要依賴大量的束流測試數據，通過多次迭代來找尋各個磁鐵的實際工作點。這一過程不僅耗時且工作強度大，導致束流調試效率低下。

4、此外，在質子治療系統的日常運行中，束流會存在波動，需定期監測機架角度及能量下的束流波動情況。對于不符合要求的束流參數，必須及時進行相應的調試。

5、因此，束流調試不僅是一個階段性的任務，更是一個長期且工作量較大的持續過程。

6、現有技術中，質子治療系統的束流調試通常依賴于手動調節和傳統的光學模型，存在一系列的不足。本發明最接近的實現方案通常包含以下幾個方面：

7、(1)手動調試方案：

8、當前的調試流程主要依靠受過專業培訓的調試人員根據經驗和一系列實測數據手動調整束流系統的各個磁鐵參數。這通常涉及對束流進行多次測量和觀察，通過數據分析逐步收斂到磁鐵的最佳工作點。該過程時間長，容易受到人為因素的影響，且對于復雜的束流參數調節，調試人員可能需要進行多次嘗試，導致效率低下。

9、(2)目標監測系統：

10、一些已有方案采用了目標監測系統，能夠?qū)崟r(shí)監測束流的基本參數，如束流強度和能量。然而，這些系統多為單一參數的監控，缺乏全面的束流穩定性分析與智能反饋機制，使得在檢測到問題后，仍需依賴調試人員進行手動修正。

11、(3)簡化的光學模型：

12、在部分技術中使用的光學模型雖然能夠指導調試過程，但往往沒有考慮到多種復雜因素，比如束流在不同能量和角度下的行為變化，導致調試精度不足。因此，這類模型通常不夠靈活，無法適應不同運行條件下的需求。

13、(4)固定調試程序：

14、許多質子治療系統的調試方案采用了固定的調試程序和標準流程，缺乏自適應能力。這些固定程序在面對新的束流狀態或操作條件時，不具備及時調整的能力，從而限制了系統的適應性和效率。

15、因此，現有的質子治療系統在針對旋轉機架的束流調試存在以下問題：

16、(1)調試效率低：

17、現有的束流調試方法通常依賴人工操作和手動調整，導致調試過程耗時較長，效率低下，特別是在需要頻繁調整旋轉機架角度時。

18、(2)靈活性不足：

19、在不同旋轉機架角度下對束流進行調試的過程中，現有技術可能無法做到實時和自動化的調整，這限制了系統在動態環境中的靈活性。

20、(3)測量和反饋延遲：

21、現有技術中的束流測量和反饋環節，可能存在時延，導致操作人員不能即時獲取所需的束流參數，進而影響治療效果及效率。

22、(4)對臨床需求響應不及時：

23、現有束流調試系統可能無法迅速響應臨床需求的變化，導致在治療時不能及時調整束流參數，可能影響患者的治療效果。

24、(5)缺乏智能化和自動化功能：

25、傳統調試方法通常不具備基于歷史數據進行智能分析的能力，缺乏機器學習和自適應調整的功能，從而不能有效提高調試的準確性和自動化水平。

26、綜上所述，現有的束流調試方案面臨著效率低下、靈活性不足和昂貴的人力成本等問題。因此，有必要通過引入自動化、智能監測和優化的光學模型，來實現更加高效和可靠的質子治療束流調試系統。

技術實現思路

1、本發明的目的在于提出一種質子治療系統的束流自動調試方法及系統，實現不同旋轉機架角度的在線束流自動調試，以提高束流調試效率及束流調試的靈活性。

2、為了實現上述目的，本發明提供一種質子治療系統的束流自動調試方法及系統，包括：

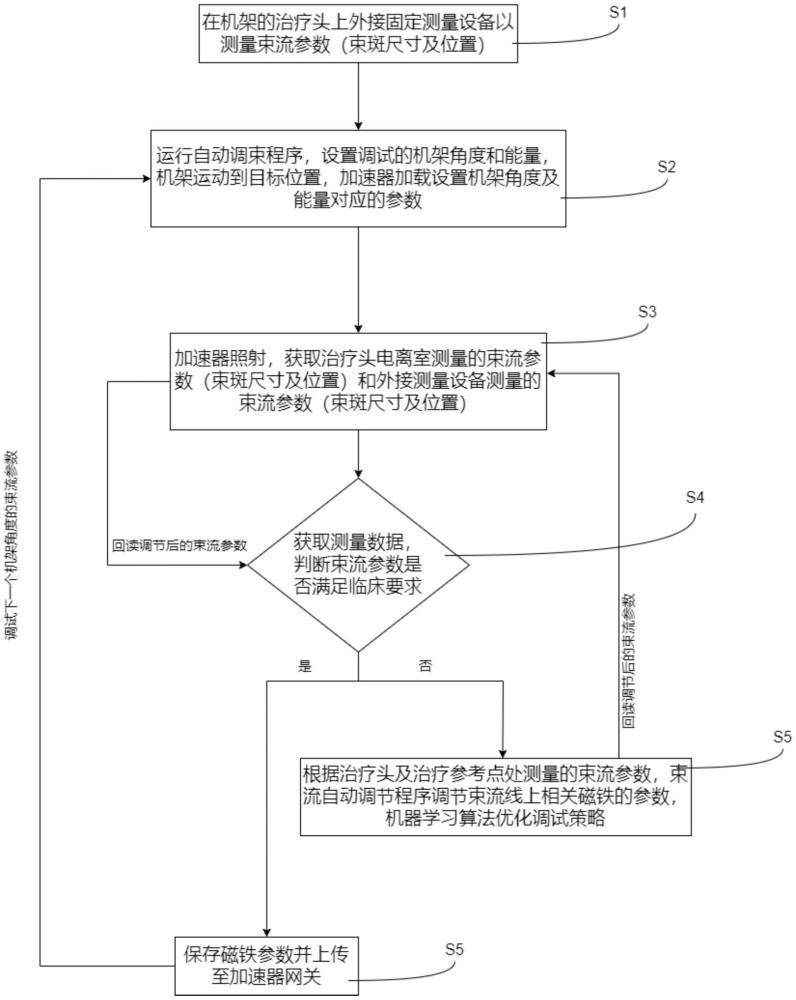

3、s1：在質子治療系統的治療頭上固定安裝束流的外接測量設備，并實現所述的外接測量設備、質子治療系統的劑量電離室和位置電離室與一個自動調試工作站之間的數據傳輸；

4、s2：自動調試工作站的處理器開始執行束流自動調束程序，并設置調束目標參數；

5、s3：加速器加載自動加載參數及照射方案后，進行照射，所述自動加載參數包括磁鐵參數和注入器參數；隨后，利用劑量電離室、位置電離室及外接測量設備來測量到束流的性能參數并發送至自動調試工作站；

6、s4：自動調試工作站根據束流的性能參數，判斷束流的性能參數是否處于所需的閾值范圍；

7、s5：如果處于所需的閾值范圍，則保存當前的機架角度及目標能量下的磁鐵參數并上傳至加速器，并回到步驟s2以繼續調試下一個機架角度，直到所有的機架角度調試完成，此時所述束流自動調束程序執行完成；

8、否則，根據束流的性能參數的偏差并基于束線束流光學算法模型來調節磁鐵參數并將調節后的磁鐵參數和照射方案發送至加速器，回到步驟s3以進行下一次迭代。

9、所述步驟s1包括：

10、s11：在治療頭上固定安裝一個固定支架，并在該固定支架上安裝外接測量設備；

11、s12：設置一個參考點，所述參考點是治療頭的出口至質子治療系統的等中心位置的直線上的任意一點，調節固定支架以將外接測量設備的測量中心設置在所述參考點；

12、s13：連接外接測量設備與自動調試工作站之間的線纜，并實現質子治療系統的加速器、劑量電離室和位置電離室與自動調試工作站之間的數據傳輸。

13、在所述步驟s2中，設置調束目標參數，具體包括：

14、s21：設置機架角度，所述機架角度用于將旋轉機架旋轉至目標角度；

15、s22：設置具有單個或多個目標能量的照射方案，所述照射方案用于發送至加速器。

16、在所述步驟s3中，利用劑量電離室、位置電離室及外接測量設備來測量到束流的性能參數并發送至自動調試工作站，具體包括：

17、s31：對于目標單能量的照射，將劑量電離室、位置電離室及外接測量設備的測量數據發送至自動調試工作站；

18、s32：對于多目標能量的照射，加速器按照目標能量由高至低的照射方案自動降能一次照射完成，劑量電離室、位置電離室及外接測量設備分別在加速器及自動調試工作站的控制下得到測量數據，在所有目標能量均照射完成后，一次性打包將所有的測量數據發送至自動調試工作站。

19、在所述步驟s5中，保存當前的機架角度及目標能量下的磁鐵參數并上傳至加速器，并回到步驟s2以繼續調試下一個機架角度，直到所有的機架角度調試完成，此時所述束流自動調束程序執行完成，具體包括：

20、s510：將當前的機架角度及目標能量下的磁鐵參數及束流的性能參數作為最優調試結果保存；同時，將到當前的磁鐵參數上傳至加速器，使得加速器在加載當前的磁鐵參數的條件下進行照射；

21、s520：回到步驟s2以繼續調試下一個機架角度，直到所有的機架角度調試完成，此時所述束流自動調束程序執行完成。

22、在所述步驟s5中，根據束流的性能參數的偏差并基于束線束流光學算法模型來調節磁鐵參數并將調節后的磁鐵參數和照射方案發送至加速器，回到步驟s3以進行下一次迭代，具體包括：

23、s51：根據束線束流光學算法模型，通過調節四極磁鐵以調節束斑的尺寸；

24、s52：根據束線束流光學算法模型，通過調節校正磁鐵或二極磁鐵以調節束斑的位置；

25、s53：在自動調束程序調節磁鐵參數后，回到步驟s3，以進行下一次迭代。

26、所述步驟s3還包括：將磁鐵參數和束流的性能參數作為歷史調試數據來保存；

27、并且，在所述步驟s53之后，還可以包括步驟s54：根據歷史調試數據，對當前的束線束流光學算法模型進行評估和優化。

28、另一方面，本技術提供一種質子治療系統的束流自動調試系統，其特征在于，包括安裝于治療頭的出口處的劑量電離室和位置電離室、安裝于參考點處的外接測量設備、以及與劑量電離室、位置電離室、和外接測量設備均連接的自動調試工作站；

29、其中，參考點可以是治療頭的出口至質子治療系統的等中心位置的直線上的任意一點；所述自動調試工作站包括存儲器、處理器及存儲在存儲器上的計算機可讀的束流自動調束程序，所述處理器執行所述束流自動調束程序以實現上文所述的質子治療系統的束流自動調試方法。

30、所述質子治療系統的機架是旋轉機架或固定機架。

31、本發明的質子治療系統的束流自動調試方法，具有以下優點：

32、(1)自動調試方法：

33、本發明引入了自動調試方法，減少了對人工干預的依賴，提高了調試效率。與傳統手動調試方案相比，自動化調試顯著提高了調試效率和準確性，能夠快速響應系統變化，減少調試時間。具體來說，自動調試方法通過減少人工干預，實現了快速響應和精確調整，顯著縮短了調試周期，顯著降低了質子治療系統的長期運營和維護成本，實現了資源的高效利用，提高調試效率。由于調試過程的自動化和智能化，本發明可以顯著降低對高素質調試人員的需求，從而減少人力成本，降低了整體維持和運行的資源消耗。同時，減少人為操作也相應降低了調試過程中錯誤發生的概率，提高了系統的整體可靠性。

34、(2)束流穩定性監測：

35、通過外接測量設備建立了一種實時監測系統，通過實時測量束流參數的波動情況，能夠及時識別和調整不滿足要求的束流參數，并及時調整不符合要求的參數，確保束流的穩定性和治療效果。束流實時監測和調整機制確保了束流的穩定性，從而提高了治療過程中的安全性和有效性，并能在問題出現后快速響應，避免潛在的治療風險。

36、(3)光學模型的優化：

37、通過機器學習算法對所述歷史調試數據進行分析來得到優化后的束線束流光學算法模型，在調試過程中自動計算和調整磁鐵的工作點，提升調試的精確性和可靠性，克服了現有方案中光學模型不夠精確的問題。

38、(4)適應性調試策略：

39、采用機器學習的適應性算法，根據不同束流能量和機架照射角度的變化，動態調整調試策略，這種靈活性使得系統能夠根據實時狀況進行自我調整，顯著提高了操作的適應性和靈活性。本發明結合了基于神經網絡的機器學習算法，可以分析和預測調試策略的效果，優化調試過程。這種智能化的方法使得束流參數調節更加準確，并且能夠減少迭代次數。

40、(5)整合多種功能：

41、本發明不僅實現了束流的自動調試功能，還集成了監測、反饋和優化算法，有效整合了多個功能，提升了整個系統的性能。

42、綜上所述，本發明通過引入自動化、實時監測、優化模型和適應性算法等技術手段，克服了現有技術的不足，顯著提高了質子治療束流調試的效率、安全性和可靠性，展現出良好的應用前景。
