本發明涉及熱敷器械，特別是一種康復治療輔助用具。

背景技術：

1、熱敷療法是一種常見的物理療法，通過提供熱量來放松緊張的肌肉、緩解炎癥，并提高關節靈活性，這種療法可以幫助患者減輕疼痛，舒緩不適感，是風濕性關節炎康復治療中重要的一環。通常熱敷的溫度在40至50攝氏度之間，熱敷時間一般為15至20分鐘，每日需要熱敷多次。現在熱敷的方法為使用熱水袋、熱毛巾或電熱墊等。

2、如熱水袋、熱毛巾之類的熱敷用具缺少固定結構，只是單純的放置在患者身上，而熱敷的時間較長，患者又無法長時間不動，故極易因身體的活動而導致熱水袋、熱毛巾的掉落與位移，不利于熱敷的穩定進行，雖然有的電熱墊上有固定繩能夠進行位置的固定，但綁縛的松緊程度無法保證，易發生過緊或過松的狀況，而綁縛過緊會導致腿部血液流通不暢，對患者產生不利的影響，過松則易脫落，無法起到固定的目的，并且即使固定的松緊合適，但他的松緊程度在綁縛完畢后便確定了，無法根據患者的活動來進行自動的調節，對于在關節處熱敷的患者來說，在患者關節活動時，如膝關節彎曲時，由于肌肉形狀的改變與電熱墊的形變會導致患者受到的綁縛力增加，進而引發患者的不適，并且也會將綁縛的繩子或綁帶等撐開一部分，如此在行走時便易向下滑脫，所以在熱敷時只能臥床保持肢體不動才可保證熱敷的效果，若起來活動的話則會增加脫落的風險，對于長期臥床的患者來說臥床并無影響，但對于可活動的患者來說，讓其每次熱敷時便需要臥床，實用性較差，并且如此一來便會對環境等因素要求增多，熱敷所受到的限制較多，無法滿足患者日常的熱敷要求。

技術實現思路

1、針對上述情況，為克服現有技術之缺陷，本發明之目的就是提供一種康復治療輔助用具，有效的解決了現有裝置不便根據患者的活動而自動調整綁縛力度的問題。

2、其解決的技術方案是，本發明包括碳納米管加熱墊，碳納米管加熱墊左端固定有保溫墊，保溫墊左端固定有三個沿前后方向分布的綁帶，碳納米管加熱墊與保溫墊的下端固定有一個隔熱氣囊，隔熱氣囊上設有多個透氣孔，隔熱氣囊下端固定有散熱墊，散熱墊下端固定有親膚層，保溫墊上方設有調控盒。

3、所述的調控盒內固定有凹形且凹口朝前的增力桶，增力桶左右兩個開口內分別滑動連接有擠壓塊，擠壓塊后端面與增力桶之間充滿了傳動油，左側的擠壓塊與傳動油接觸的面積大于右側的擠壓塊與傳動油接觸的面積，右側的擠壓塊隨隔熱氣囊內壓強的改變而前后移動，隔熱氣囊內壓強增大時右側的擠壓塊向后移動的速度小于隔熱氣囊內壓強減小時右側的擠壓塊向前移動的速度，調控盒內固定有前后軸向的調壓桶，調壓桶內設有可隨左側的擠壓塊前后移動的活塞，調壓桶后端經調壓管與隔熱氣囊連接，散熱墊左右兩側分別設有多個沿前后方向分布且隨左側的擠壓板前后移動的按摩輪。

4、本發明的有益效果為：對患者綁縛熱敷裝置的力進行設定，即使患者的腿部頻繁的活動也會根據患者的運動來進行自動的壓力調節，保證對熱敷裝置的固定效果的同時也使患者的受力維持在舒適但不會造成脫落的狀態，保證患者舒適度的同時保證熱敷的效果，并且還可通過患者體位的改變來實現對關節處的按摩，進一步的促進血液的流動，提高熱敷的效果，促進患者康復，并且使患者的熱敷不再受外部環境的限制，患者可隨時隨地進行熱敷，即使在活動過程中也不會因活動而造成熱敷裝置的松脫、掉落，也不會受到過大的壓力而造成血液流通不暢，減少了熱敷對患者本身的限制，滿足不同狀況下的患者的使用需求。

技術特征：

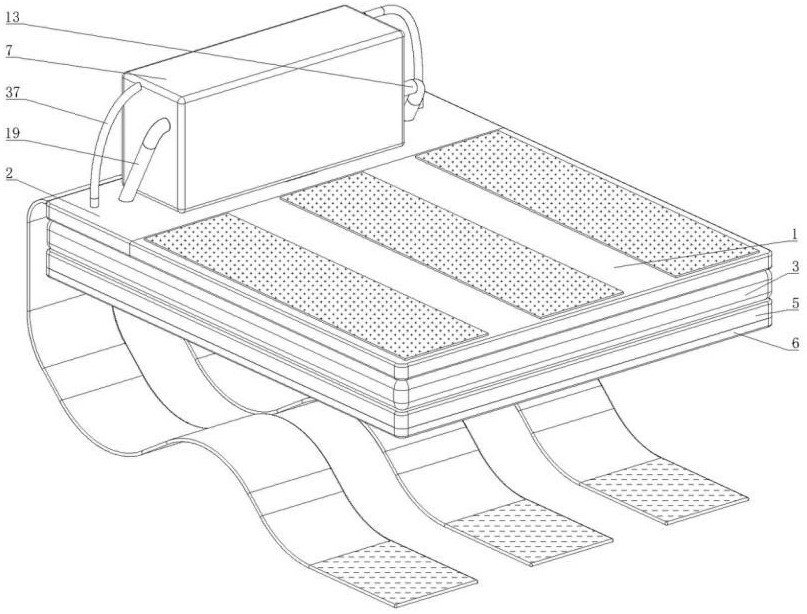

1.一種康復治療輔助用具，包括碳納米管加熱墊（1），其特征在于，碳納米管加熱墊（1）左端固定有保溫墊（2），保溫墊（2）左端固定有三個沿前后方向分布的綁帶，碳納米管加熱墊（1）與保溫墊（2）的下端固定有一個隔熱氣囊（3），隔熱氣囊（3）上設有多個透氣孔（4），隔熱氣囊（3）下端固定有散熱墊（5），散熱墊（5）下端固定有親膚層（6），保溫墊（2）上方設有調控盒（7）；

2.根據權利要求1所述的一種康復治療輔助用具，其特征在于，所述的調控盒（7）內固定有前后軸向且細長形的控速桶（15），控速桶（15）內滑動連接有控速塊（16），控速塊（16）后端經連接柱（17）與右側的擠壓塊（9）固定連接，控速桶（15）后端開設有多個沿其圓周方向均布且前后貫通的控速孔（18），控速桶（15）前端經控速管（19）與隔熱氣囊（3）連接。

3.根據權利要求2所述的一種康復治療輔助用具，其特征在于，所述的控速桶（15）后端開設有多個沿其圓周方向均布且前后貫通的輔助孔，多個輔助孔與多個控速孔（18）交錯分布，輔助孔內滑動連接有前后軸向且軸向截面為仿兀形的擋套（20），擋套（20）前后兩端均伸出輔助孔且擋套（20）前端可遮擋輔助孔，擋套（20）側壁上開設有多個內外貫通且沿其圓周方向均布的通孔（21）。

4.根據權利要求1所述的一種康復治療輔助用具，其特征在于，所述的調控盒（7）內轉動連接有與調壓桶（11）同軸且位于調壓桶（11）前方的轉盤（22），轉盤（22）上同軸螺紋連接有螺桿（23），螺桿（23）后端與活塞（12）同軸固定連接，螺桿（23）上開設有前后方向的限制槽（24），調控盒（7）內固定有插入限制槽（24）內的限制塊（25），轉盤（22）外側固定有多個沿其圓周方向均布的推柱（26），調控盒（7）內滑動連接有位于轉盤（22）左方且前后方向的滑塊（27），滑塊（27）右端固定有多個沿前后方向均布且前高后低的斜板（28），推柱（26）可插入相鄰兩個斜板（28）之間，滑塊（27）可隨左側的擠壓塊（9）前后移動。

5.根據權利要求1所述的一種康復治療輔助用具，其特征在于，左側的所述擠壓塊（9）前端經連桿（29）固定有倒l形的推動板（30），推動板（30）后端經恒力彈簧（31）與調控盒（7）固定連接，推動板（30）下端與滑塊（27）固定連接。

6.根據權利要求1所述的一種康復治療輔助用具，其特征在于，所述的散熱墊（5）上開設有讓位槽，讓位槽內左右兩側分別設有凹形的拉繩（32），拉繩（32）中部固定有凹形的輔助繩（33），按摩輪（14）位于其對應側的輔助繩（33）與拉繩（32）之間，輔助繩（33）與拉繩（32）之間固定有多個與其對應側的按摩輪（14）一一對應且左右軸向的橫柱（34），按摩輪（14）與其對應的橫柱（34）轉動連接，推動板（30）前后兩端分別固定有移動繩（35），移動繩（355）自由端與其對應側的拉繩（32）自由端固定連接。

7.根據權利要求6所述的一種康復治療輔助用具，其特征在于，所述的讓位槽內前后兩側分別固定有防護套（36），拉繩（32）前后兩側分別位于其對應側的防護套（36）內，散熱墊（5）上固定有伸出透氣孔（4）且貫穿保溫墊（2）的防護管（37），防護管（37）與調控盒（7）固定連接，移動繩（35）位于防護管（37）內。

8.根據權利要求1所述的一種康復治療輔助用具，其特征在于，所述的保溫墊（2）上端經連塊（38）與調控盒（7）中部固定連接，綁帶自由端內表面固定有魔術母貼，碳納米管加熱墊（1）上端固定有三個與魔術母貼一一對應且可與魔術母貼粘合的魔術子貼，擠壓塊9、活塞（12）與控速塊（16）上均固定有密封圈，增力桶（8）內左右兩側分別固定有位于擠壓塊（9）前方的擋環（39）。

技術總結
一種康復治療輔助用具，有效的解決了現有裝置不便根據患者的活動而自動調整綁縛力度的問題；包括碳納米管加熱墊，碳納米管加熱墊左端固定有保溫墊，保溫墊左端固定有三個綁帶，碳納米管加熱墊與保溫墊的下端固定有一個隔熱氣囊，隔熱氣囊上設有多個透氣孔，隔熱氣囊下端固定有散熱墊，散熱墊下端固定有親膚層，保溫墊上方設有調控盒，調控盒內固定有增力桶，增力桶左右兩個開口內分別滑動連接有擠壓塊，擠壓塊后端面與增力桶之間充滿了傳動油，調控盒內固定有調壓桶，調壓桶內設有活塞，調壓桶后端經調壓管與隔熱氣囊連接，散熱墊左右兩側分別設有多個按摩輪；減少了熱敷對患者本身的限制，滿足不同狀況下的患者的使用需求。

技術研發人員：張偉峰
受保護的技術使用者：鄭州市中心醫院
技術研發日：
技術公布日：2025/4/24
