本發明涉及纖維面料制備裝置，特別涉及一種抗菌聚酯纖維面料制備裝置。

背景技術：

1、抗菌聚酯纖維面料是指，把抗菌劑直接做到聚酯纖維面料里面或者是通過面料后續定型工藝將抗菌劑加在聚酯纖維面料表面，相較于后者，將抗菌劑在聚酯纖維融化過程中添加到聚酯纖維內部制備聚酯纖維面料的方式具有抗菌聚酯纖維面料可重復使用，抗菌效果可持續等優點；在對聚酯纖維面料進行織布處理后，需要在肥皂液中進行浸泡清洗處理，以便對表面膠料進行處理，而為方便對聚酯纖維面料進行制備，因此需要一種制備裝置。

2、就目前傳統聚酯纖維面料制備裝置而言，在對布料進行清理過程中，通常通過輸送輥將布料輸送至清洗池中，使其通過浸泡的方式對膠料進行清理，但由于膠料大都粘連在布料上，導致布料在移動的過程中不易對膠料進行清理，使其從清洗池中移出時還帶有膠料。

技術實現思路

1、本公開實施例涉及一種抗菌聚酯纖維面料制備裝置，其具有清刷部，通過將兩組調節架分別在中接框架上下兩側的對接插槽內，方便其整體保持穩定，而聚酯纖維布料在傳送輥的作用下輸送至兩組清刷部之間，方便與清刷板進行接觸，以便在接觸的過程中對布料上的膠料進行清洗處理，方便其進行使用。

2、本公開第一方面，提供了一種抗菌聚酯纖維面料制備裝置，具體包括：儲水部；所述儲水部包括儲水底殼、中接框架以及對接插槽；所述中接框架設置為矩形框架狀結構，中接框架的外壁上設有兩組相對的開口，中接框架的兩組開口上分別連接有軸孔，中接框架通過螺釘固定在儲水底殼的頂部；所述儲水部的內部設有中束部，且中束部包括中束框架、調節槽、位調塊以及對位塊；所述中束框架固接于中接框架的內部；所述位調塊設置為矩形框架狀結構，位調塊上設有圓形通孔，位調塊的底部設有彈簧，位調塊共設有兩組，兩組位調塊分別滑動連接在兩組調節槽內；所述儲水部的內部設有清刷部，且清刷部包括調節架、位調滑塊以及撥動盤；所述調節架通過螺釘固定在中接框架的內部，調節架通過螺釘固定在對接插槽內，調節架的中間位置插有對位塊；所述撥動盤設置為圓盤狀結構，撥動盤的外壁上設有撥動葉片，撥動盤的頂部設有圓形插孔，撥動盤共設有八組，八組撥動盤分別與八組位調滑塊上的驅動電機相連接。

3、至少在一些實施例中，所述儲水部還包括傳送輥；所述儲水底殼設置為長方體結構，儲水底殼的內部設為空腔結構，儲水底殼的底部設有支腳；所述傳送輥設置為圓柱桿狀而機構，傳送輥共設有兩組，兩組傳送輥分別轉動連接在中接框架的兩組開口軸孔內。

4、至少在一些實施例中，所述儲水部還包括上封框架；所述對接插槽設置為矩形凹槽，對接插槽共設有八組，八組對接插槽分別開設在中接框架的上下兩側；所述上封框架設置為矩形框架狀結構，上封框架通過螺釘固定在中接框架的頂部。

5、至少在一些實施例中，所述中束框架設置為矩形框架狀結構，中束框架的內部轉動連接有兩組輔助輥；所述調節槽設置為矩形凹槽，調節槽內設有圓柱桿，兩組調節槽分別開設在中束框架的內部。

6、至少在一些實施例中，所述中束部還包括中頂桿；所述中頂桿設置為圓柱桿狀結構，中頂桿轉動連接在兩組位調塊之間。

7、至少在一些實施例中，所述對位塊設置為矩形塊狀結構，對位塊的外壁上設有矩形框架狀凸起，對位塊共設有兩組，兩組對位塊分別固接于中束框架的上下兩側。

8、至少在一些實施例中，所述調節架設置為方形板狀結構，調節架的中間位置設有矩形插孔，調節架的外壁上設有四組矩形框架狀結構，調節架的四組矩形框架狀結構上分別開設有長方形滑動槽，調節架的四組矩形框架狀結構上分別設有電動伸縮桿，調節架共設有兩組。

9、至少在一些實施例中，所述位調滑塊設置為矩形塊狀結構，位調滑塊的外壁上設有矩形凸起，位調滑塊的頂部設有驅動電機，八組位調滑塊分別滑動連接在兩組調節架的矩形框架狀結構內，八組位調滑塊分別與兩組調節架上的電動伸縮桿相連接。

10、至少在一些實施例中，所述清刷部還包括防護遮板；所述防護遮板設置為方形板狀結構，防護遮板的頂部設有弧形凸起，防護遮板的弧形凸起上設有矩形通孔，防護遮板的底部設有矩形凸起，防護遮板的中心位置設有軸孔，防護遮板共設有八組，八組防護遮板分別滑動連接在兩組調節架的矩形框架狀就餓狗上，八組防護遮板分別卡在八組位調滑塊上。

11、至少在一些實施例中，所清刷部還包括清刷板；所述清刷板設置為圓盤狀結構，清刷板上設有圓形插塊，清刷板的底面上設有刷塊，清刷板共設有八組，八組清刷板分別插在八組撥動盤上。

12、本發明所提供的一種抗菌聚酯纖維面料制備裝置，具有以下有益效果：

13、本發明設置了中接框架與對接插槽，通過將中接框架固定在儲水底殼與上封框架之間，方便在保持穩定的同時配合對接插槽對調節架進行固定，以便其整體保持穩定，同時通過儲水底殼與中接框架配合上封框架對清洗液體進行存儲，以方便布料在輸送的過程中對膠料進行清洗處理。

14、此外，設置了中束框架與位調塊，通過將中束框架的內壁上開設調節槽，方便其對位調塊進行約束，以便其進行穩定調節處理，而通過將位調塊的底部設置彈簧，方便其在彈簧的作用下進行上移，以便對中頂桿進行上移，以便配合中束框架對布料進行夾持，方便在移動的過程中對表面的膠料進行擠壓清理。

15、此外，設置了撥動盤與清刷板，通過將撥動盤與位調滑塊進行連接，方便其在電動伸縮桿的作用下進行位置調整，以便通過轉動使周圍的液體進行波動，方便通過波動力輔助將膠料從布料上清除，而通過將清刷板固定撥動板進行連接，使其在轉動的過程中對布料表面進行刷動，以便輔助對表面膠料進行清理處理。

技術特征：

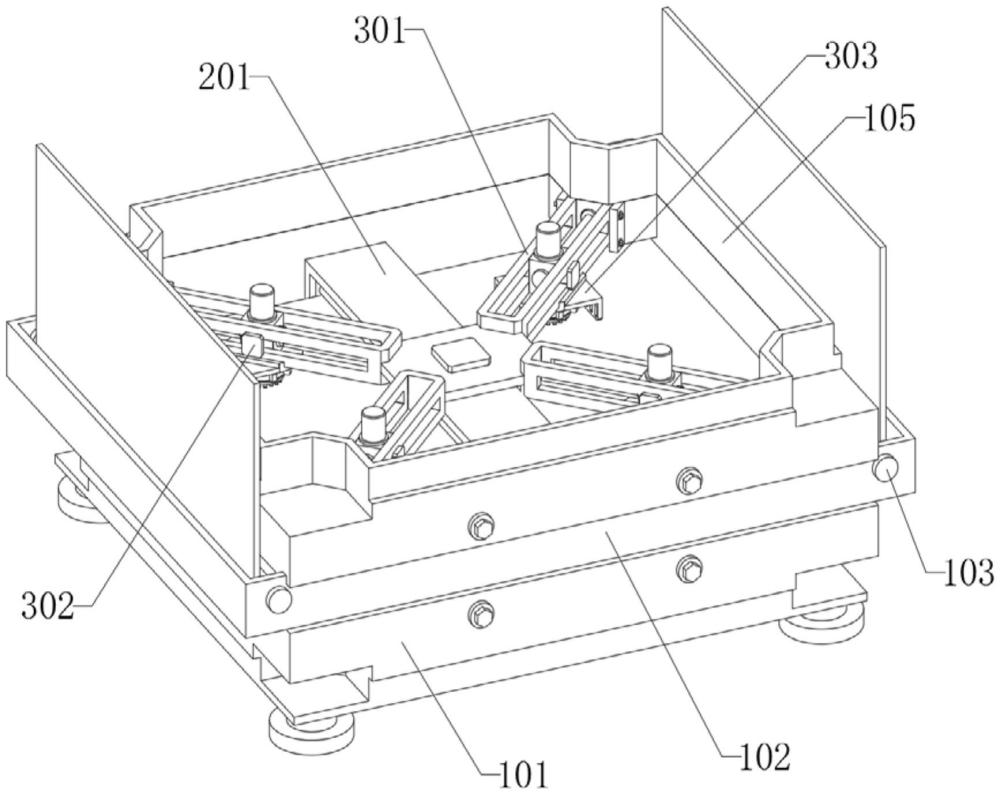

1.一種抗菌聚酯纖維面料制備裝置，包括：儲水部（1）；其特征在于，所述儲水部（1）包括儲水底殼（101）、中接框架（102）以及對接插槽（104）；所述中接框架（102）設置為矩形框架狀結構，中接框架（102）的外壁上設有兩組相對的開口，中接框架（102）的兩組開口上分別連接有軸孔，中接框架（102）通過螺釘固定在儲水底殼（101）的頂部；所述儲水部（1）的內部設有中束部（2），且中束部（2）包括中束框架（201）、調節槽（202）、位調塊（203）以及對位塊（205）；所述中束框架（201）固接于中接框架（102）的內部；所述位調塊（203）設置為矩形框架狀結構，位調塊（203）上設有圓形通孔，位調塊（203）的底部設有彈簧，位調塊（203）共設有兩組，兩組位調塊（203）分別滑動連接在兩組調節槽（202）內；所述儲水部（1）的內部設有清刷部（3），且清刷部（3）包括調節架（301）、位調滑塊（302）以及撥動盤（304）；所述調節架（301）通過螺釘固定在中接框架（102）的內部，調節架（301）通過螺釘固定在對接插槽（104）內，調節架（301）的中間位置插有對位塊（205）；所述撥動盤（304）設置為圓盤狀結構，撥動盤（304）的外壁上設有撥動葉片，撥動盤（304）的頂部設有圓形插孔，撥動盤（304）共設有八組，八組撥動盤（304）分別與八組位調滑塊（302）上的驅動電機相連接。

2.根據權利要求1所述的一種抗菌聚酯纖維面料制備裝置，其特征在于：所述儲水部（1）還包括傳送輥（103）；所述儲水底殼（101）設置為長方體結構，儲水底殼（101）的內部設為空腔結構，儲水底殼（101）的底部設有支腳；所述傳送輥（103）設置為圓柱桿狀而機構，傳送輥（103）共設有兩組，兩組傳送輥（103）分別轉動連接在中接框架（102）的兩組開口軸孔內。

3.根據權利要求1所述的一種抗菌聚酯纖維面料制備裝置，其特征在于：所述儲水部（1）還包括上封框架（105）；所述對接插槽（104）設置為矩形凹槽，對接插槽（104）共設有八組，八組對接插槽（104）分別開設在中接框架（102）的上下兩側；所述上封框架（105）設置為矩形框架狀結構，上封框架（105）通過螺釘固定在中接框架（102）的頂部。

4.根據權利要求1所述的一種抗菌聚酯纖維面料制備裝置，其特征在于：所述中束框架（201）設置為矩形框架狀結構，中束框架（201）的內部轉動連接有兩組輔助輥；所述調節槽（202）設置為矩形凹槽，調節槽（202）內設有圓柱桿，兩組調節槽（202）分別開設在中束框架（201）的內部。

5.根據權利要求1所述的一種抗菌聚酯纖維面料制備裝置，其特征在于：所述中束部（2）還包括中頂桿（204）；所述中頂桿（204）設置為圓柱桿狀結構，中頂桿（204）轉動連接在兩組位調塊（203）之間。

6.根據權利要求1所述的一種抗菌聚酯纖維面料制備裝置，其特征在于：所述對位塊（205）設置為矩形塊狀結構，對位塊（205）的外壁上設有矩形框架狀凸起，對位塊（205）共設有兩組，兩組對位塊（205）分別固接于中束框架（201）的上下兩側。

7.根據權利要求1所述的一種抗菌聚酯纖維面料制備裝置，其特征在于：所述調節架（301）設置為方形板狀結構，調節架（301）的中間位置設有矩形插孔，調節架（301）的外壁上設有四組矩形框架狀結構，調節架（301）的四組矩形框架狀結構上分別開設有長方形滑動槽，調節架（301）的四組矩形框架狀結構上分別設有電動伸縮桿，調節架（301）共設有兩組。

8.根據權利要求1所述的一種抗菌聚酯纖維面料制備裝置，其特征在于：所述位調滑塊（302）設置為矩形塊狀結構，位調滑塊（302）的外壁上設有矩形凸起，位調滑塊（302）的頂部設有驅動電機，八組位調滑塊（302）分別滑動連接在兩組調節架（301）的矩形框架狀結構內，八組位調滑塊（302）分別與兩組調節架（301）上的電動伸縮桿相連接。

9.根據權利要求1所述的一種抗菌聚酯纖維面料制備裝置，其特征在于：所述清刷部（3）還包括防護遮板（303）；所述防護遮板（303）設置為方形板狀結構，防護遮板（303）的頂部設有弧形凸起，防護遮板（303）的弧形凸起上設有矩形通孔，防護遮板（303）的底部設有矩形凸起，防護遮板（303）的中心位置設有軸孔，防護遮板（303）共設有八組，八組防護遮板（303）分別滑動連接在兩組調節架（301）的矩形框架狀就餓狗上，八組防護遮板（303）分別卡在八組位調滑塊（302）上。

10.根據權利要求1所述的一種抗菌聚酯纖維面料制備裝置，其特征在于：所清刷部（3）還包括清刷板（305）；所述清刷板（305）設置為圓盤狀結構，清刷板（305）上設有圓形插塊，清刷板（305）的底面上設有刷塊，清刷板（305）共設有八組，八組清刷板（305）分別插在八組撥動盤（304）上。

技術總結
本發明提供了一種抗菌聚酯纖維面料制備裝置，涉及纖維面料制備裝置技術領域，包括：儲水部；所述儲水部的內部設有中束部；所述儲水部的內部設有清刷部；通過將兩組調節架分別在中接框架上下兩側的對接插槽內，方便其整體保持穩定，而聚酯纖維布料在傳送輥的作用下輸送至兩組清刷部之間，方便與清刷板進行接觸，以便在接觸的過程中對布料上的膠料進行清洗處理，方便其進行使用,解決了在對布料進行清理過程中，通常通過輸送輥將布料輸送至清洗池中，使其通過浸泡的方式對膠料進行清理，但由于膠料大都粘連在布料上，導致布料在移動的過程中不易對膠料進行清理，使其從清洗池中移出時還帶有膠料的問題。

技術研發人員：方李,湯細紅
受保護的技術使用者：南通汭然紡織品有限公司
技術研發日：
技術公布日：2025/4/24
