本發明涉及健康監護，具體涉及一種分布式信息融合安全監護與陪伴系統。

背景技術：

1、當老人出現健康問題時，其子女、監護人及朋友往往難以在第一時間發現，從而使老人難以第一時間得到救助與關懷。因此，智能監護系統顯得尤為重要。現有的智能監護系統通常只是對數據進行簡單采集，并上傳至子女手機上，服務模式以及服務功能較為單一，性價比較低，監護效果也不好，難以大范圍普及與推廣，并且，系統的精度不足，導致監測結果可能不準確。這會影響到對老年人健康狀況的評估和及時干預，降低了系統的有效性，不能快速有效的對老人的狀態做出反應。

技術實現思路

1、本發明的目的在于提供一種分布式信息融合安全監護與陪伴系統，以解決上述背景中問題。

2、本發明的目的可以通過以下技術方案實現：

3、一種分布式信息融合安全監護與陪伴系統，包括：

4、安全監護模塊：包括體態監測單元和心態監測單元；

5、體態監測單元用于對人體移動過程中的身體狀態進行監測，判斷人體在移動過程中的身體姿態是否異常；

6、心態監測單元用于對人體的心率和呼吸狀態進行監測，判斷人體的心態是否穩定；

7、心態監測單元的監測方法還包括對心率和呼吸的變化監測；

8、臥室睡眠監測模塊：臥室睡眠監測模塊用于對睡眠狀態的身體進行監測，包括睡眠過程中的心率監測和呼吸頻率監測；

9、廚房環境監測模塊：用于對廚房內的環境空氣進行監測，判斷廚房內的空氣中的天然氣和/或一氧化碳?xì)怏w是否存在影響；

10、預警模塊：基于監測獲得的異常情況進行蜂鳴器預警和/或撥打監護人電話。

11、作為本發明進一步的方案：所述體態監測單元的監測方法具體包括：

12、通過三軸加速傳感器實時采集當前時間點t時刻的運動數據，其中，運動數據包括正向加速度值vxt、側向加速度值vyt和垂直加速度值vzt，計算獲得移動加速度總值vj；通過陀螺儀實時采集當前時間點t時刻的角速度數據，其中，角速度數據包括正向旋轉速度值wxt、側向旋轉速度值wyt和水平旋轉速度值wzt；

13、以單位時間t為監測周期，獲取相鄰兩個監測時間點n和m時刻的移動加速度總值vjn和vjm；通過bvm＝vjm-vjn計算監測時間點m時刻的移動加速度變化值bvm；

14、獲取相鄰兩個監測時間點n和m時刻的正向旋轉速度值wxn和wxm，通過ybxm＝|wxm-wxn|計算獲得正向旋轉速度異變值ybxm；獲取相鄰兩個監測時間點n和m時刻的側向旋轉速度值wyn和wym，通過ybym＝|wym-wyn|計算獲得側向旋轉速度異變值ybym；獲取相鄰兩個監測時間點n和m時刻的水平旋轉速度值wzn和wzm，通過ybzm＝|wzm-wzn|計算獲得水平旋轉速度異變值ybzm；

15、將移動加速度變化值bvm與移動加速度變化閾值bvth進行比較，同時，分別將正向旋轉速度異變值ybxm、側向旋轉速度異變值ybym和水平旋轉速度異變值ybzm與旋轉角速度異變閾值ybth進行比較；

16、若bvm＞bvth且max(ybxm，ybym，ybzm)>ybth；則生成摔倒信號。

17、作為本發明進一步的方案：所述移動加速度總值vj的計算方式為：

18、作為本發明進一步的方案：所述心態監測單元的監測方法包括對實時狀態的心率和呼吸進行監測，具體的：

19、通過心率傳感器和熱電傳感器實時監測當前時間點t時刻的心率值和呼吸頻率值，分別標記為xtt和hxt；判斷實時監測的心率值是否處于心率穩定值域[xts，xtp]內，同時判斷實時監測的呼吸頻率值hxt是否處于呼吸頻率穩定值域[hxs，hxp]內；

20、若實時監測的心率值xtt處于心率穩定值域[xts，xtp]內且呼吸頻率值hxt處于呼吸頻率穩定值域[hxs，hxp]內，保持監測；否則，生成異常指示。

21、作為本發明進一步的方案：所述心態監測單元的監測方法還包括對心率和呼吸的變化監測，具體的：

22、以單位時間q為監測周期，獲取相鄰兩個監測時間點e和f時刻的心率值xte和xtf；同時獲取相鄰兩個監測時間點e和f時刻的呼吸頻率值hxe和hxf；

23、通過計算獲得心率波動比xtbf；通過計算獲得呼吸頻率波動比hxbf；

24、將心率波動比xtbf與心率波動比閾值xtby進行比較，同時將呼吸頻率波動比hxbf與呼吸頻率波動比閾值hxby進行比較；

25、若xtbf≤xtby且hxbf≤hxby，生成心態穩定信號；

26、若xtbf＞xtby和/或hxbf＞hxby，生成心態異常信號。

27、作為本發明進一步的方案：所述廚房環境監測模塊，通過氣體傳感器獲取當前時刻o的空氣環境中的天然氣溶度值和一氧化碳濃度值，并分別標記為rro和rco；

28、分別將實時測得的天然氣濃度值rro與天然氣濃度安全值rra進行比較，當前時刻的一氧化碳濃度值rco與一氧化碳安全值rca進行比較；

29、若rro＜rra且rco＜rca，生成保持監測信號；

30、若rro≥rra和/或rco≥rca，生成廚房預警信號，此時觸發蜂鳴器，通知監護人，同時，啟動廚房斷電保護。

31、作為本發明進一步的方案：還包括云平臺：用于實現對數據的獲取、處理和存儲管理；包括數據獲取單元和數據處理單元和存儲管理單元。

32、作為本發明進一步的方案：所述數據獲取單元用于通過傳感器采集運動數據、角速度數據、心率值、呼吸頻率值、天然氣溶度值和一氧化碳濃度值。

33、作為本發明進一步的方案：所述數據處理單元用于對數據獲取單元獲取的運動數據、角速度數據、心率數據、天然氣溶度值和一氧化碳濃度值進行計算處理。

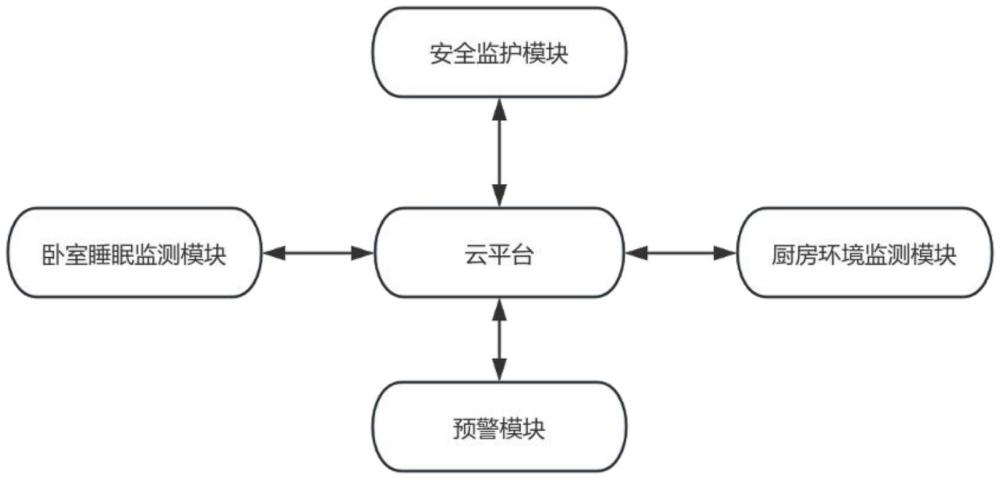

34、作為本發明進一步的方案：所述安全監護模塊、臥室睡眠監測模塊、廚房環境監測模塊預警模塊和云平臺之間通過電和/或通信連接。

35、本發明的有益效果：

36、本發明中，通過對移動過程中的身體狀態進行多角度加速度和角速度的監測，判斷身體在移動過程中是否出現摔倒的情況，同時配合心率和呼吸監測，對身體在移動、摔倒或者睡眠過程中的狀態進行監測，可以實現對被監護人全天候的監測監護，避免被監護人出現意外而無法及時發現的情況；另外，該系統還可以對被監護人的生活環境，如廚房等空氣中的天然氣或者一氧化碳實施監測，避免被監護人出現火災中毒等安全隱患，實現了對監護人全天候、全方位的監測，更好的保證被監護人的身體安全，系統通過角速度、角速度、心率呼吸等多方面監測，精度好，響應快，可以快速有效的對監護人的意外做出快速精準的響應。

技術特征：

1.一種分布式信息融合安全監護與陪伴系統，其特征在于，包括：

2.根據權利要求1所述的一種分布式信息融合安全監護與陪伴系統，其特征在于，所述體態監測單元的監測方法具體包括：

3.根據權利要求2所述的一種分布式信息融合安全監護與陪伴系統，其特征在于，所述移動加速度總值vj的計算方式為：

4.根據權利要求1所述的一種分布式信息融合安全監護與陪伴系統，其特征在于，所述心態監測單元的監測方法包括對實時狀態的心率和呼吸進行監測，具體的：

5.根據權利要求1所述的一種分布式信息融合安全監護與陪伴系統，其特征在于，所述心態監測單元的監測方法還包括對心率和呼吸的變化監測，具體的：

6.根據權利要求1所述的一種分布式信息融合安全監護與陪伴系統，其特征在于，所述廚房環境監測模塊，通過氣體傳感器獲取當前時刻o的空氣環境中的天然氣溶度值和一氧化碳濃度值，并分別標記為rro和rco；

7.根據權利要求1所述的一種分布式信息融合安全監護與陪伴系統，其特征在于，還包括云平臺：用于實現對數據的獲取、處理和存儲管理；包括數據獲取單元和數據處理單元和存儲管理單元。

8.根據權利要求7所述的一種分布式信息融合安全監護與陪伴系統，其特征在于，所述數據獲取單元用于通過傳感器采集運動數據、角速度數據、心率值、呼吸頻率值、天然氣溶度值和一氧化碳濃度值。

9.根據權利要求7所述的一種分布式信息融合安全監護與陪伴系統，其特征在于，所述數據處理單元用于對數據獲取單元獲取的運動數據、角速度數據、心率數據、天然氣濃度值和一氧化碳濃度值進行計算處理。

10.根據權利要求9所述的一種分布式信息融合安全監護與陪伴系統，其特征在于，所述安全監護模塊、臥室睡眠監測模塊、廚房環境監測模塊預警模塊和云平臺之間通過電和/或通信連接。

技術總結
本發明涉及健康監護技術領域，具體公開了一種分布式信息融合安全監護與陪伴系統，包括：安全監護模塊：包括體態監測單元和心態監測單元；心態監測單元的監測方法還包括對心率和呼吸的變化監測，臥室睡眠監測模塊：臥室睡眠監測模塊用于對睡眠狀態的身體進行監測，包括睡眠過程中的心率監測和呼吸頻率監測；廚房環境監測模塊：用于對廚房內的環境空氣進行監測，判斷廚房內的空氣中的天然氣和/或一氧化碳?xì)怏w是否存在影響；預警模塊：基于監測獲得的異常情況進行蜂鳴器預警和/或撥打監護人電話，實現了對監護人全天候、全方位的監測，更好的保證被監護人的身體安全，避免被監護人出現意外而無法及時發現的情況。

技術研發人員：吳志國,田會峰,臧欣雨,費清揚,馬富源,徐浩,宗紫文
受保護的技術使用者：張家港江蘇科技大學產業技術研究院
技術研發日：
技術公布日：2025/4/24
