本發明涉及醫療輔助設備領域，具體來說是一種多功能電生理電極導管。

背景技術：

1、當前在心律失常的診斷與治療中，電生理標測與射頻消融技術已成為臨床重要手段。傳統方式需要分別通過多個靜脈穿刺點引入多根導管和電極，以定位如高位右房、希氏束與右心室等多個心腔部位的電生理信號記錄與起搏干預。這種多穿刺、多導管并行的操作方式增加了手術的復雜度與操作時間，在血管與心腔內存在多條導管同時工作，存在導管之前的相互纏繞和信號干擾的情況，提升了手術難度和風險。此外，多重穿刺點與多根導管之間的相互干擾導致電生理信號的記錄準確度下降，并提高心臟并發癥如心臟穿孔、血栓形成、感染及血管損傷的概率。

2、基于上述限制，傳統設備在減少穿刺點及整合多點電極記錄與起搏功能方面的方案仍不完善，亟待改進。一種能夠通過單一穿刺點、單根導管便可實現多點電位標測和對應位置起搏功能的多功能電生理標測電極裝置，將有助于減少血管并發癥概率，降低導管相互干擾，簡化手術流程，并降低操作難度和手術風險。

技術實現思路

1、本發明的主要目的在于提供一種多功能電生理電極導管，可以有效解決背景技術中的問題。

2、為實現上述目的，本發明采取的技術方案為：一種多功能電生理電極導管，所述外層、高位右房電極、希氏束電極、右心室電極均設于所述導管的內部不同位置，且縱向布置；

3、所述元件槽與導管相連接；所述總線路及相關功能模塊容納在內；

4、所述總線路與微型信號放大器電連接，所述微型信號放大器與微型信號濾波器電連接，所述微型信號濾波器與模數轉換器電連接，所述模數轉換器與數字信號處理器電連接，所述數字信號處理器與起搏控制模塊電連接，所述數字信號處理器與主控信號處理單元電連接，所述數字信號處理器與導航定位系統模塊電連接，所述主控信號處理單元與數據傳輸接口電連接。

5、進一步的，所述高位右房電極鄰近部位設有右心房電場傳感器及右心房磁場傳感器，所述高位右房電極電連接右心房線路；

6、所述希氏束電極鄰近部位設有系氏束電場傳感器及右心房磁場傳感器，所述希氏束電極電連接右心房線路；

7、所述右心室電極鄰近部位設有右心室電場傳感器及右心室磁場傳感器，所述右心室電極電連接右心房線路；

8、進一步的，所述高位右房電極、希氏束電極、右心室電極在導管內部沿縱向軸線方向分布，且每個電極與相應的傳感和起搏線路均通過獨立的絕緣通道延伸。

9、進一步的，所述高位右房電極、希氏束電極、右心室電極與相應起搏控制模塊、數字信號處理器的導線徑向固定在元件槽內，所述導線與元件槽之間的配合公差不超過0.01毫米。

10、進一步的，所述高位右房電極、希氏束電極、右心室電極與相應線路電連接的接合區采用定位槽固定，每個定位槽的深度為所述電極厚度的30％-50％。

11、進一步的，所述模數轉換器與數字信號處理器之間通過一組導線電連接，所述導線橫截面為扁平狀，且導線外圍設有一導線套管。

12、進一步的，所述數據傳輸接口與主控信號處理單元的插接部位設計為多邊形截面結構，選用八邊形截面，且八個邊面導線插接多點定位。

13、與現有技術相比，本發明具有如下有益效果：

14、通過在該設備中整合高位右房電極、希氏束電極、右心室電極及相應信號處理與起搏控制模塊至單一導管內，醫師僅需通過單一穿刺點即可完成多部位電生理標測和起搏干預。此舉有效減少了穿刺次數，降低了血管和導管入口的感染及出血風險，繼而顯著降低血管并發癥概率。與此同時，單一導管布局精簡了介入路徑，從而縮短手術時間并減少導管間信號相互干擾，提高手術整體可控性和安全性。

15、在上述整合基礎上，該設備還通過精妙的內部線路排列和嚴謹的絕緣設計，使多點電極的信號記錄與電刺激傳輸在單一導管內高效、有序地進行。各部件間的緊密且有序的連接關系使得介入器械在心腔內保持穩定定位，避免多根導管之間的機械干擾和信號混雜。這樣不僅提升了電生理信號記錄的準確度，也減少了心臟穿孔、血栓和感染等心臟并發癥的發生概率，顯著提高了手術的成功率與安全性。

技術特征：

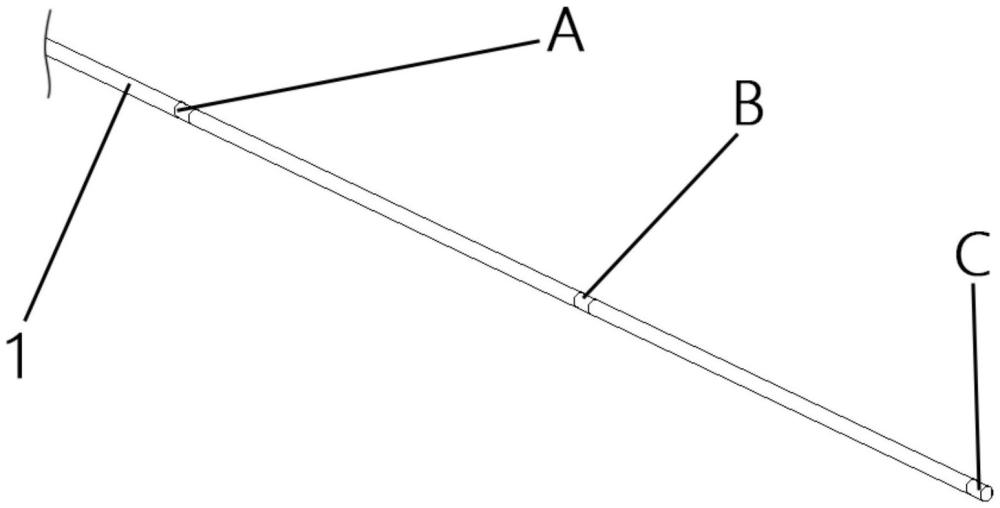

1.一種多功能電生理電極導管，包括主體(1)、外層(2)、高位右房電極(3)、希氏束電極(4)、右心室電極(5)、元件槽(6)、總線路(7)，其特征是：

2.根據權利要求1所述的一種多功能電生理電極導管，其特征是：

3.根據權利要求1所述的一種多功能電生理電極導管，其特征是：所述高位右房電極(3)、希氏束電極(4)、右心室電極(5)在導管(1)內部沿縱向軸線方向分布，且每個電極與相應的傳感和起搏線路均通過獨立的絕緣通道延伸。

4.根據權利要求1所述的一種多功能電生理電極導管，其特征是：所述高位右房電極(3)、希氏束電極(4)、右心室電極(5)與相應起搏控制模塊(8)、數字信號處理器(12)的導線徑向固定在元件槽(6)內，所述導線與元件槽(6)之間的配合公差不超過0.01毫米。

5.根據權利要求1所述的一種多功能電生理電極導管，其特征是：所述高位右房電極(3)、希氏束電極(4)、右心室電極(5)與相應線路電連接的接合區采用定位槽固定，每個定位槽的深度為所述電極厚度的30％-50％。

6.根據權利要求1所述的一種多功能電生理電極導管，其特征是：所述模數轉換器(11)與數字信號處理器(12)之間通過一組導線電連接，所述導線橫截面為扁平狀，且導線外圍設有一導線套管。

7.根據權利要求1所述的一種多功能電生理電極導管，其特征是：所述數據傳輸接口(14)與主控信號處理單元(13)的插接部位設計為多邊形截面結構，選用八邊形截面，且八個邊面導線插接多點定位。

技術總結
本發明公開了一種多功能電生理電極導管，涉及醫療輔助設備領域。包括導管、外層、高位右房電極、希氏束電極、右心室電極、元件槽、總線路、起搏控制模塊、微型信號放大器、微型信號濾波器、模數轉換器、數字信號處理器、主控信號處理單元、數據傳輸接口、導航定位系統模塊。在本發明中，通過單根導管集成高位右房電極、希氏束電極、右心室電極，分別實現高位右房、希氏束和右心室的同步標測。裝置具備電生理信號標測、心臟起搏，配備獨立的信號處理模塊，確保信號采集和處理的高精度與穩定性。導管設計支持單穿刺點操作。導航定位模塊結合電場與磁場傳感器，實現導管在心腔內的定位。

技術研發人員：尹純
受保護的技術使用者：重慶市人民醫院
技術研發日：
技術公布日：2025/4/24
