本技術涉及滅菌機，具體涉及一種可連續噴淋的滅菌機。

背景技術：

1、隨著殺菌技術的不斷改進，生產的滅菌機種類也在不斷地增多，滅菌機包括高溫滅菌機、巴氏滅菌機、超聲波滅菌機、噴淋滅菌機和電離滅菌機等類型，其中噴淋滅菌機采用的是循環熱水噴淋殺菌、溫水預冷、冷水冷卻等多段處理。

2、公開號為cn216496639u的實用新型提供了一種連續噴淋滅菌機，包括殼體，所述殼體的左側面固定連接有第一電機，所述第一電機的輸出端固定連接有第一旋轉軸，所述第一旋轉軸遠離第一電機的一端固定連接有主動齒輪，所述殼體的內部設置有轉柱，所述轉柱的側表面固定連接有半齒輪，所述轉柱的內部固定連接有連接軟管，所述連接軟管的底端固定連接有噴頭。本實用新型，設置主動齒輪、半齒輪、轉柱，使噴頭進行角度旋轉，能夠對物品進行的側表面進行噴淋，提高了該裝置的噴淋效果，設置連接軟管與扭簧，使轉柱恢復到原先的角度，并且不會影響噴頭的噴淋，通過設置連接側板與擋板，使物品在傳送帶上不會發生側翻的現象，保證了物品的噴淋效果。

3、在使用時，會存在噴淋死角，不便于對物品的底部進行滅菌，滅菌范圍不全面，導致滅菌效果不理想。

4、因此，有必要提供一種新的技術方案以克服上述缺陷。

技術實現思路

1、本實用新型的目的在于提供一種可有效解決上述技術問題的一種可連續噴淋的滅菌機。

2、為達到本實用新型之目的，采用如下技術方案：一種可連續噴淋的滅菌機，包括：噴淋組件，第一輸送帶，殺菌水槽，將物品進行翻轉的翻轉機構，對物品定位的定位組件，第二輸送帶，毛刷，以及帶動定位組件和毛刷移動的連接組件，所述翻轉機構包括：位于第一輸送帶和第二輸送帶之間可轉動的轉軸，轉軸上對稱套設有可移動的翻轉塊，轉軸的一端上固定安裝有渦輪，渦輪的底端嚙合有蝸桿，以及驅動蝸桿轉動的伺服電機，所述連接組件包括：位于第二輸送帶上可轉動的雙向螺桿，雙向螺桿上螺紋連接有活動塊，左側活動塊的底端固定安裝有連桿，雙向螺桿與轉軸之間通過皮帶相連接。

3、進一步的，所述噴淋組件包括：位于第一輸送帶和第二輸送帶上方的殺菌噴淋管，將殺菌噴淋管和殺菌水槽連通的輸送管，輸送管上安裝有輸送泵。

4、進一步的，所述定位組件包括：固定安裝在活動塊上的連接座，連接座上安裝有可移動的調節桿，以及固定安裝在調節桿一端的定位塊。

5、進一步的，所述殺菌水槽的底面為傾斜結構，過濾板安裝在殺菌水槽傾斜的低端處。

6、與現有技術相比，本實用新型具有如下有益效果：本實用新型一種可連續噴淋的滅菌機通過啟動伺服電機，蝸桿驅動渦輪轉動，翻轉塊帶動物品翻轉，對物品底部滅菌，實現全方位殺菌的目的，轉軸利用皮帶帶動雙向螺桿轉動，活動塊帶動定位塊相向運動，實現對物品糾偏定位的目的，防止其跑偏，同時，連桿帶動毛刷移動，實現對過濾板清理的目的，防止出現異物堵塞過濾板的情況。

技術特征：

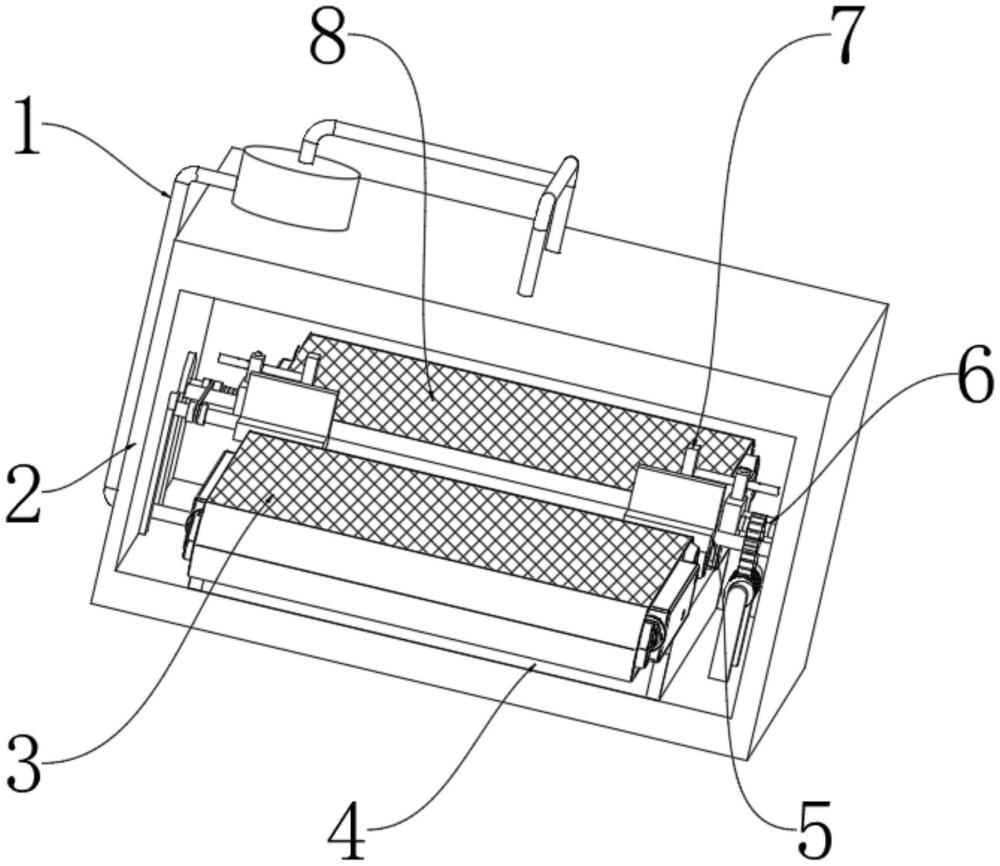

1.一種可連續噴淋的滅菌機，其特征在于，包括：噴淋組件(1)，第一輸送帶(3)，殺菌水槽(4)，將物品進行翻轉的翻轉機構(5)，對物品定位的定位組件(7)，第二輸送帶(8)，毛刷(9)，以及帶動定位組件(7)和毛刷(9)移動的連接組件(6)；

2.如權利要求1所述的一種可連續噴淋的滅菌機，其特征在于，所述噴淋組件(1)包括：位于第一輸送帶(3)和第二輸送帶(8)上方的殺菌噴淋管(101)，將殺菌噴淋管(101)和殺菌水槽(4)連通的輸送管(102)，輸送管(102)上安裝有輸送泵(103)。

3.如權利要求1所述的一種可連續噴淋的滅菌機，其特征在于，所述定位組件(7)包括：固定安裝在活動塊(602)上的連接座(702)，連接座(702)上安裝有可移動的調節桿(701)，以及固定安裝在調節桿(701)一端的定位塊(704)。

4.如權利要求1所述的一種可連續噴淋的滅菌機，其特征在于，所述殺菌水槽(4)的底面為傾斜結構，過濾板(10)安裝在殺菌水槽(4)傾斜的低端處。

技術總結
本技術涉及滅菌機領域，具體涉及一種可連續噴淋的滅菌機，包括：噴淋組件，第一輸送帶，殺菌水槽，將物品進行翻轉的翻轉機構，對物品定位的定位組件，第二輸送帶，毛刷，以及帶動定位組件和毛刷移動的連接組件，所述翻轉機構包括：位于第一輸送帶和第二輸送帶之間可轉動的轉軸，轉軸上對稱套設有可移動的翻轉塊。本技術中，通過啟動伺服電機，蝸桿驅動渦輪轉動，翻轉塊帶動物品翻轉，對物品底部滅菌，實現全方位殺菌的目的，轉軸利用皮帶帶動雙向螺桿轉動，活動塊帶動定位塊相向運動，實現對物品糾偏定位的目的，防止其跑偏，同時，連桿帶動毛刷移動，實現對過濾板清理的目的，防止出現異物堵塞過濾板的情況。

技術研發人員：鄭亮,雷敏,張佳琳,謝雨蕉,格絨
受保護的技術使用者：爐霍康巴圣德牦牛產業有限公司
技術研發日：20240709
技術公布日：2025/4/24
