本發明涉及超聲波治療，特別是一種脈沖超聲波發生裝置。

背景技術：

1、脈沖超聲波發生裝置是一種能夠產生脈沖形式超聲波的設備，它主要是通過電子電路控制超聲波換能器，使其以特定的頻率和脈沖寬度發射超聲波，在超聲治療中有著廣泛應用，脈沖超聲波可以用于促進組織修復、緩解疼痛等，超聲波治療儀通過將電能轉換為超聲波能量，產生高頻機械振動波，這些超聲波在人體組織中傳播時，會引起一系列的物理效應，從而達到治療的目的，在用超聲波治療儀治療患者部位時，需要醫護人員手動拿取治療頭在患者的病患處緩慢均勻的移動，而通過人工對治療頭移動的話，無法保證移動的均勻性，不均勻的移動可能導致治療區域的能量分布不均，部分位置可能因治療時間過長而過度刺激，增加組織受損風險，而另一些位置則可能由于治療時間不足，無法達到預期的治療效果。

技術實現思路

1、鑒于上述現有的脈沖超聲波發生裝置中存在的問題，提出了本發明。

2、因此，本發明所要解決的問題在于治療頭在病患位置的移動不均勻，使得質量效果不佳。

3、為解決上述技術問題，本發明提供如下技術方案：一種脈沖超聲波發生裝置，其包括，支撐組件，包括固定桿，所述固定桿一側通過鉸接塊鉸接有連接柱，所述固定桿上開設有卡槽，所述卡槽內滑動連接有卡塊，所述卡塊一側固定有固定柱，所述固定柱外側套設有滑塊，所述滑塊一側通過轉軸轉動連接有支撐套，所述連接柱和所述固定柱均為具有彈性的塑料件；

4、所述支撐組件還包括轉動件，設置于所述固定桿上，包括往復輥，所述往復輥兩端均通過軸承與所述卡槽內壁轉動連接，所述卡塊內固定有固定軸，所述固定軸與所述往復輥嚙合，所述固定桿一側設置有電機，所述電機輸出軸與所述往復輥固定；

5、所述支撐組件還包括調節件，設置于所述往復輥上，包括擋塊，所述擋塊插接于所述往復輥上，且與所述往復輥內貼合，所述擋塊一側固定有限位塊，所述往復輥上開設有限位槽，所述限位塊滑動于所述限位槽內。

6、作為本發明所述脈沖超聲波發生裝置的一種優選方案，其中：所述限位塊頂部固定有連接塊，所述連接塊外側活動套設有固定框，所述固定框一側固定有轉動環，所述轉動環外側活動連接有固定環，所述連接塊一側固定有第一彈簧，所述第一彈簧一端與所述固定框內壁固定。

7、作為本發明所述脈沖超聲波發生裝置的一種優選方案，其中：還包括彎曲組件，設置于所述固定桿上，包括支撐框，所述支撐框固定于所述固定桿頂部，所述支撐框內插接有支撐板，所述支撐板內螺紋連接有螺紋柱，所述螺紋柱兩端螺紋為反向設置。

8、作為本發明所述脈沖超聲波發生裝置的一種優選方案，其中：所述支撐組件還包括按壓件，設置于所述固定環一側，包括擠壓套，所述擠壓套位于所述連接塊一側，所述連接塊上開設有受力槽，所述擠壓套與所述受力槽相配合，所述受力槽內壁呈傾斜狀，所述擠壓套一側固定有定位板，所述固定環一側固定有定位柱，所述定位柱與所述定位板內活動連接，所述定位柱外側套設有第二彈簧，所述第二彈簧兩端分別與所述定位板和所述固定環固定。

9、作為本發明所述脈沖超聲波發生裝置的一種優選方案，其中：所述支撐組件還包括鎖定件，設置于所述固定環上，包括活動塊，所述活動塊固定于所述固定環頂部，所述固定桿上開設有活動槽，所述活動塊滑動于所述活動槽內，所述活動塊一側固定有連接板，所述連接板內插接有限位柱，所述固定桿上開設有限位孔，所述限位柱與所述限位孔卡合，所述限位孔的數量有多個，呈直線均布于所述固定桿上。

10、作為本發明所述脈沖超聲波發生裝置的一種優選方案，其中：所述限位柱頂部固定有安裝塊，所述限位柱外側套設有第三彈簧，所述第三彈簧兩端分別與所述安裝塊和所述連接板固定。

11、作為本發明所述脈沖超聲波發生裝置的一種優選方案，其中：所述支撐組件還包括觸發件，設置于所述固定柱上，包括活動環，所述活動環套設于所述固定柱外側，所述活動環一側固定有第四彈簧，所述活動環一側和所述卡塊一側均固定有電機片。

12、作為本發明所述脈沖超聲波發生裝置的一種優選方案，其中：所述轉動環外側固定有環形塊，所述固定環內開設有環形槽，所述環形塊滑動于所述環形槽內。

13、作為本發明所述脈沖超聲波發生裝置的一種優選方案，其中：所述支撐板一側固定有凸塊，所述支撐框上開設有凹槽，所述凸塊與所述凹槽卡合，所述螺紋柱外側固定有防滑套。

14、作為本發明所述脈沖超聲波發生裝置的一種優選方案，其中：還包括治療頭和超聲波治療儀，所述治療頭位于所述支撐套內，所述超聲波治療儀與所述治療頭連接。

15、本發明有益效果為：通過支撐組件的設置，可限定治療頭的移動軌跡，使治療頭能夠在患者病患的部位均勻的移動，以此可使治療區域能量分布均勻，從而能夠達到預期的治療效果。

技術特征：

1.一種脈沖超聲波發生裝置，其特征在于：包括，

2.如權利要求1所述的脈沖超聲波發生裝置，其特征在于：所述限位塊（208b）頂部固定有連接塊（208c），所述連接塊（208c）外側活動套設有固定框（208d），所述固定框（208d）一側固定有轉動環（208e），所述轉動環（208e）外側活動連接有固定環（208f），所述連接塊（208c）一側固定有第一彈簧（208g），所述第一彈簧（208g）一端與所述固定框（208d）內壁固定。

3.如權利要求2所述的脈沖超聲波發生裝置，其特征在于：還包括彎曲組件（300），設置于所述固定桿（201）上，包括支撐框（301），所述支撐框（301）固定于所述固定桿（201）頂部，所述支撐框（301）內插接有支撐板（302），所述支撐板（302）內螺紋連接有螺紋柱（303），所述螺紋柱（303）兩端螺紋為反向設置。

4.如權利要求3所述的脈沖超聲波發生裝置，其特征在于：所述支撐組件（200）還包括按壓件（209），設置于所述固定環（208f）一側，包括擠壓套（209a），所述擠壓套（209a）位于所述連接塊（208c）一側，所述連接塊（208c）上開設有受力槽（208c-1），所述擠壓套（209a）與所述受力槽（208c-1）相配合，所述受力槽（208c-1）內壁呈傾斜狀，所述擠壓套（209a）一側固定有定位板（209b），所述固定環（208f）一側固定有定位柱（209c），所述定位柱（209c）與所述定位板（209b）內活動連接，所述定位柱（209c）外側套設有第二彈簧（209d），所述第二彈簧（209d）兩端分別與所述定位板（209b）和所述固定環（208f）固定。

5.如權利要求3或4所述的脈沖超聲波發生裝置，其特征在于：所述支撐組件（200）還包括鎖定件（210），設置于所述固定環（208f）上，包括活動塊（210a），所述活動塊（210a）固定于所述固定環（208f）頂部，所述固定桿（201）上開設有活動槽（201-2），所述活動塊（210a）滑動于所述活動槽（201-2）內，所述活動塊（210a）一側固定有連接板（210b），所述連接板（210b）內插接有限位柱（210c），所述固定桿（201）上開設有限位孔（201-3），所述限位柱（210c）與所述限位孔（201-3）卡合，所述限位孔（201-3）的數量有多個，呈直線均布于所述固定桿（201）上。

6.如權利要求5所述的脈沖超聲波發生裝置，其特征在于：所述限位柱（210c）頂部固定有安裝塊（210d），所述限位柱（210c）外側套設有第三彈簧（210e），所述第三彈簧（210e）兩端分別與所述安裝塊（210d）和所述連接板（210b）固定。

7.如權利要求6所述的脈沖超聲波發生裝置，其特征在于：所述支撐組件（200）還包括觸發件（211），設置于所述固定柱（204）上，包括活動環（211a），所述活動環（211a）套設于所述固定柱（204）外側，所述活動環（211a）一側固定有第四彈簧（211b），所述活動環（211a）一側和所述卡塊（203）一側均固定有電機片（211c）。

8.如權利要求6或7所述的脈沖超聲波發生裝置，其特征在于：所述轉動環（208e）外側固定有環形塊（208h），所述固定環（208f）內開設有環形槽（208f-1），所述環形塊（208h）滑動于所述環形槽（208f-1）內。

9.如權利要求8所述的脈沖超聲波發生裝置，其特征在于：所述支撐板（302）一側固定有凸塊（304），所述支撐框（301）上開設有凹槽（301-1），所述凸塊（304）與所述凹槽（301-1）卡合，所述螺紋柱（303）外側固定有防滑套（305）。

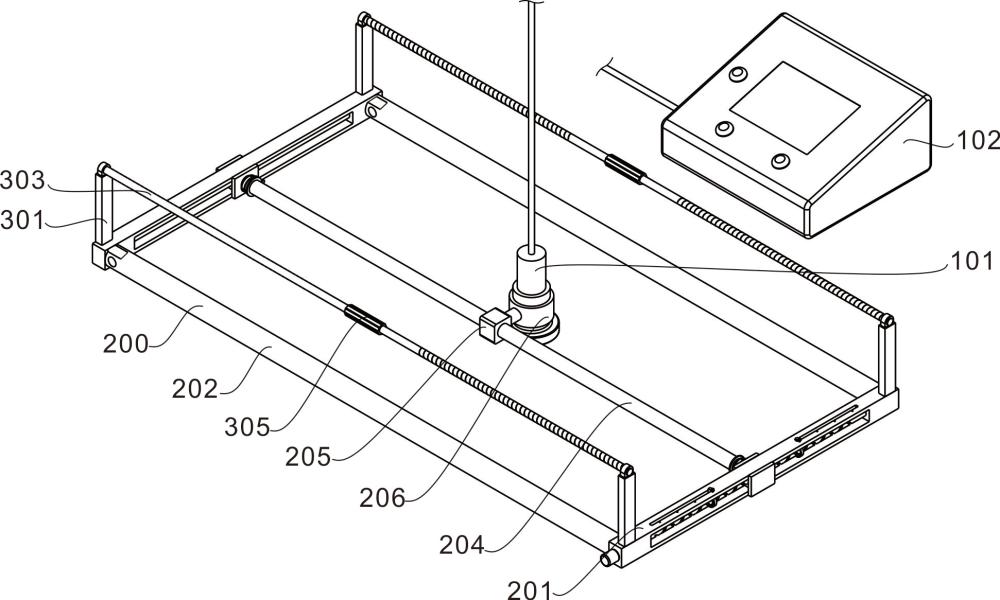

10.如權利要求9所述的脈沖超聲波發生裝置，其特征在于：還包括治療頭（101）和超聲波治療儀（102），所述治療頭（101）位于所述支撐套（206）內，所述超聲波治療儀（102）與所述治療頭（101）連接。

技術總結
本發明涉及超聲波治療技術領域，公開了一種脈沖超聲波發生裝置，包括支撐組件，包括固定桿，固定桿一側通過鉸接塊鉸接有連接柱，固定桿上開設有卡槽，卡槽內滑動連接有卡塊，卡塊一側固定有固定柱，固定柱外側套設有滑塊，滑塊一側通過轉軸轉動連接有支撐套，連接柱和固定柱均為具有彈性的塑料件；支撐組件還包括轉動件，設置于固定桿上，包括往復輥，往復輥兩端均通過軸承與卡槽內壁轉動連接。本發明通過支撐組件的設置，可限定治療頭的移動軌跡，使治療頭能夠在患者病患的部位均勻的移動，以此可使治療區域能量分布均勻，從而能夠達到預期的治療效果。

技術研發人員：于尚平,劉穎,吳輝
受保護的技術使用者：南通市第一人民醫院
技術研發日：
技術公布日：2025/4/24
