本技術涉及輻照箱領域，尤其涉及一種輻照裝置用新型輻照箱。

背景技術：

1、新型輻照箱指用于輻照裝置的環境控制的技術，旨在提高輻照過程的效率和安全性，這種技術可能包括改進的輻射屏蔽材料、更精確的溫度和濕度控制、先進的氣體處理系統以及監控和自動化系統，以確保輻照箱內的環境符合要求，這些技術的使用可以提高輻照裝置的性能，并且有助于保護操作人員和環境免受輻射的影響。

2、由于傳統的輻照裝置可能缺乏精確的位置調整功能，導致輻照效果和實驗準確性受到影響，可能不夠穩固，無法提供充分的保護，容易導致實驗物體移動或受損，因此，本領域技術人員提供了一種輻照裝置用新型輻照箱，以解決上述背景技術中提出的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種輻照裝置用新型輻照箱，通過左右前后升降結構通過第一電機和第二電機分別驅動第一絲桿與第二絲桿，實現第一滑塊和第二滑塊的移動，并且通過第一伸縮桿的升降，能夠在輻照箱內部對輻照裝置本體進行精確的位置調整，從而提高輻照效果和實驗的準確性，通過夾持結構中的第二電動伸縮桿和夾持板，配合防護墊，能夠穩固夾持物體并提供保護，為實驗操作提供便利和安全保障，實現對輻照物體的穩固夾持和有效保護，提供了實驗操作的便利和安全保障，通過采用鋼材質的屏蔽層有效地阻擋外部輻射和電磁波的干擾，保護內部元件不受到外界影響，同時使用鉛材質的防護層具有良好的防輻射特性，保護操作者的安全。

2、為實現上述目的，本實用新型提供了如下技術方案：一種輻照裝置用新型輻照箱，包括箱體，所述箱體前端面一側靠上處設有控制面板，所述箱體前端面中心處設有箱門，所述箱門前端面中心處設有觀察窗，所述箱體內側壁套設有防護層，所述防護層內側壁套設有屏蔽層，所述箱體后端面下端靠兩側處均設有通風口，所述屏蔽層內部中心靠上處設有左右前后升降結構，所述屏蔽層內部中心靠下處設有夾持結構；

3、通過上述技術方案，通過左右前后升降結構通過第一電機和第二電機分別驅動第一絲桿與第二絲桿，實現第一滑塊和第二滑塊的移動，并且通過第一伸縮桿的升降，能夠在輻照箱內部對輻照裝置本體進行精確的位置調整，從而提高輻照效果和實驗的準確性，通過夾持結構中的第二電動伸縮桿和夾持板，配合防護墊，能夠穩固夾持物體并提供保護，為實驗操作提供便利和安全保障，實現對輻照物體的穩固夾持和有效保護，提供了實驗操作的便利和安全保障，通過采用鋼材質的屏蔽層有效地阻擋外部輻射和電磁波的干擾，保護內部元件不受外界影響，同時使用鉛材質的防護層具有良好的防輻射特性，保護操作者的安全。

4、進一步地，所述左右前后升降結構包括第一框架、第一滑槽、第一電機、第一絲桿、第一滑塊、第二框架、第二滑槽、第二電機、第二絲桿、第二滑塊、第一電動伸縮桿和輻照裝置本體，所述第一框架設置在屏蔽層內部中心靠上處，所述第一滑槽設置在第一框架下端面中心處，所述第一絲桿設置在第一滑槽內部中心處，所述第一電機設置在箱體一側壁中心靠上處，所述第一滑塊螺紋套設在第一絲桿外側壁上，所述第二框架設置在第一滑塊下端面中心處，所述第二滑槽設置在第二框架下端面中心處，所述第二絲桿設置在第二滑槽內部中心處，所述第二電機設置在箱體后端面中心靠上處，所述第二滑塊螺紋套設在第二絲桿外側壁上，所述第一電動伸縮桿設置在第二滑塊下端面中心處，所述輻照裝置本體設置在第一電動伸縮桿輸出端上；

5、通過上述技術方案，通過第一電機驅動第一絲桿旋轉，使第一滑塊在第一滑槽內移動，從而帶動第二框架移動，同時通過第二電機驅動第二絲桿旋轉，使第二滑塊在第二滑槽內移動，進一步調整輻照裝置本體的位置，最后通過第一電動伸縮桿的伸縮，實現輻照裝置本體的升降，使其能夠實現輻照裝置本體在輻照箱內部進行精確位置調整。

6、進一步地，所述夾持結構包括兩個第二電動伸縮桿、兩個夾持板和兩個防護墊，兩個所述第二電動伸縮桿分別設置在屏蔽層兩內側壁中心靠下處，兩個所述夾持板分別設置在兩個第二電動伸縮桿輸出端上，兩個所述防護墊分別設置在兩個夾持板一側壁中心處；

7、通過上述技術方案，當需要進行輻照時，用戶通過打開箱門將其需要進行輻照的物件放置箱體內部后，通過兩個第二電動伸縮桿的伸縮，帶動兩個夾持板移動，從而對需要夾持的物體進行夾持固定，防護墊可以提供一定的緩沖和保護，避免對物體造成損傷，能夠穩固夾持物體并提供有效的保護，為實驗操作提供了便利和安全保障。

8、進一步地，所述屏蔽層材質為鋼；

9、通過上述技術方案，通過采用鋼材質，能夠有效地阻擋外部輻射和電磁波的干擾，保護內部元件不受到外界影響。

10、進一步地，所述防護層材質為鉛；

11、通過上述技術方案，通過采用鉛材質，具有良好的防輻射特性，能夠有效地吸收和阻擋放射性材料產生的輻射，保護操作者的安全。

12、進一步地，所述第一滑塊滑動連接在第一滑槽內部，所述第二滑塊滑動連接在第二滑槽內部；

13、通過上述技術方案，通過滑動連接的方式，可以實現對滑塊位置的調節和控制，從而調整相關部件的運動軌跡和位置，實現精確的操作和控制。

14、進一步地，所述第一電機輸出端依次貫穿箱體一側壁、防護層一側壁、屏蔽層一側壁、第一框架一側壁和第一滑槽一側壁通至第一滑槽內部，且端部固定連接在第一絲桿一端部，所述第二電機輸出端依次貫穿箱體后端面、防護層后端面、第二框架后端面和第二滑槽后端面通至第二滑槽內部，且端部固定連接在第二絲桿一端部；

15、通過上述技術方案，能夠有效地傳輸輸出的動力和運動，實現相關部件的精確移動和控制，提高設備的穩定性和可靠性。

16、進一步地，兩個所述防護墊材質均為橡膠；

17、通過上述技術方案，通過采用橡膠材質，具有良好的緩沖和防震效果，能夠減少夾持過程中的沖擊和損壞，保護夾持的物體不受到意外碰撞和損傷，提高實驗操作的安全性和可靠性。

18、本實用新型具有如下有益效果：

19、本實用新型中，在輻照裝置用新型輻照箱通過左右前后升降結構通過第一電機和第二電機分別驅動第一絲桿與第二絲桿，實現第一滑塊和第二滑塊的移動，并且通過第一伸縮桿的升降，能夠在輻照箱內部對輻照裝置本體進行精確的位置調整，從而提高輻照效果和實驗的準確性。

20、本實用新型中，通過夾持結構中的第二電動伸縮桿和夾持板，配合防護墊，能夠穩固夾持物體并提供保護，為實驗操作提供便利和安全保障，實現對輻照物體的穩固夾持和有效保護，提供了實驗操作的便利和安全保障。

21、本實用新型中，通過采用鋼材質的屏蔽層有效地阻擋外部輻射和電磁波的干擾，保護內部元件不受到外界影響，同時使用鉛材質的防護層具有良好的防輻射特性，保護操作者的安全。

技術特征：

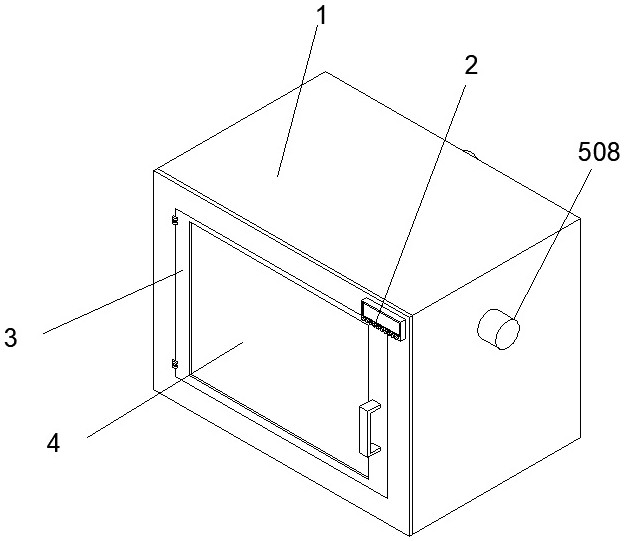

1.一種輻照裝置用新型輻照箱，包括箱體（1），其特征在于：所述箱體（1）前端面一側靠上處設有控制面板（2），所述箱體（1）前端面中心處設有箱門（3），所述箱門（3）前端面中心處設有觀察窗（4），所述箱體（1）內側壁套設有防護層（8），所述防護層（8）內側壁套設有屏蔽層（9），所述箱體（1）后端面下端靠兩側處均設有通風口（7），所述屏蔽層（9）內部中心靠上處設有左右前后升降結構（5），所述屏蔽層（9）內部中心靠下處設有夾持結構（6）。

2.根據權利要求1所述的一種輻照裝置用新型輻照箱，其特征在于：所述左右前后升降結構（5）包括第一框架（501）、第一滑槽（502）、第一電機（503）、第一絲桿（504）、第一滑塊（505）、第二框架（506）、第二滑槽（507）、第二電機（508）、第二絲桿（509）、第二滑塊（510）、第一電動伸縮桿（511）和輻照裝置本體（512），所述第一框架（501）設置在屏蔽層（9）內部中心靠上處，所述第一滑槽（502）設置在第一框架（501）下端面中心處，所述第一絲桿（504）設置在第一滑槽（502）內部中心處，所述第一電機（503）設置在箱體（1）一側壁中心靠上處，所述第一滑塊（505）螺紋套設在第一絲桿（504）外側壁上，所述第二框架（506）設置在第一滑塊（505）下端面中心處，所述第二滑槽（507）設置在第二框架（506）下端面中心處，所述第二絲桿（509）設置在第二滑槽（507）內部中心處，所述第二電機（508）設置在箱體（1）后端面中心靠上處，所述第二滑塊（510）螺紋套設在第二絲桿（509）外側壁上，所述第一電動伸縮桿（511）設置在第二滑塊（510）下端面中心處，所述輻照裝置本體（512）設置在第一電動伸縮桿（511）輸出端上。

3.根據權利要求1所述的一種輻照裝置用新型輻照箱，其特征在于：所述夾持結構（6）包括兩個第二電動伸縮桿（601）、兩個夾持板（602）和兩個防護墊（603），兩個所述第二電動伸縮桿（601）分別設置在屏蔽層（9）兩內側壁中心靠下處，兩個所述夾持板（602）分別設置在兩個第二電動伸縮桿（601）輸出端上，兩個所述防護墊（603）分別設置在兩個夾持板（602）一側壁中心處。

4.根據權利要求1所述的一種輻照裝置用新型輻照箱，其特征在于：所述屏蔽層（9）材質為鋼。

5.根據權利要求1所述的一種輻照裝置用新型輻照箱，其特征在于：所述防護層（8）材質為鉛。

6.根據權利要求2所述的一種輻照裝置用新型輻照箱，其特征在于：所述第一滑塊（505）滑動連接在第一滑槽（502）內部，所述第二滑塊（510）滑動連接在第二滑槽（507）內部。

7.根據權利要求2所述的一種輻照裝置用新型輻照箱，其特征在于：所述第一電機（503）輸出端依次貫穿箱體（1）一側壁、防護層（8）一側壁、屏蔽層（9）一側壁、第一框架（501）一側壁和第一滑槽（502）一側壁通至第一滑槽（502）內部，且端部固定連接在第一絲桿（504）一端部，所述第二電機（508）輸出端依次貫穿箱體（1）后端面、防護層（8）后端面、第二框架（506）后端面和第二滑槽（507）后端面通至第二滑槽（507）內部，且端部固定連接在第二絲桿（509）一端部。

8.根據權利要求3所述的一種輻照裝置用新型輻照箱，其特征在于：兩個所述防護墊（603）材質均為橡膠。

技術總結
本技術涉及輻照箱領域，公開了一種輻照裝置用新型輻照箱，包括箱體，所述箱體前端面一側靠上處設有控制面板，所述箱體前端面中心處設有箱門，所述箱門前端面中心處設有觀察窗，所述箱體內側壁套設有防護層，所述防護層內側壁套設有屏蔽層，所述箱體后端面下端靠兩側處均設有通風口，所述屏蔽層內部中心靠上處設有左右前后升降結構，所述屏蔽層內部中心靠下處設有夾持結構。本技術中，通過左右前后升降結構通過第一電機和第二電機分別驅動第一絲桿與第二絲桿，實現第一滑塊和第二滑塊的移動，并且通過第一伸縮桿的升降，能夠在輻照箱內部對輻照裝置本體進行精確的位置調整，從而提高輻照效果和實驗的準確性。

技術研發人員：郭向東
受保護的技術使用者：上海高鷹伽順科技有限公司
技術研發日：20240521
技術公布日：2025/4/28
